UG12.0绘制强光手电灯头配件教程

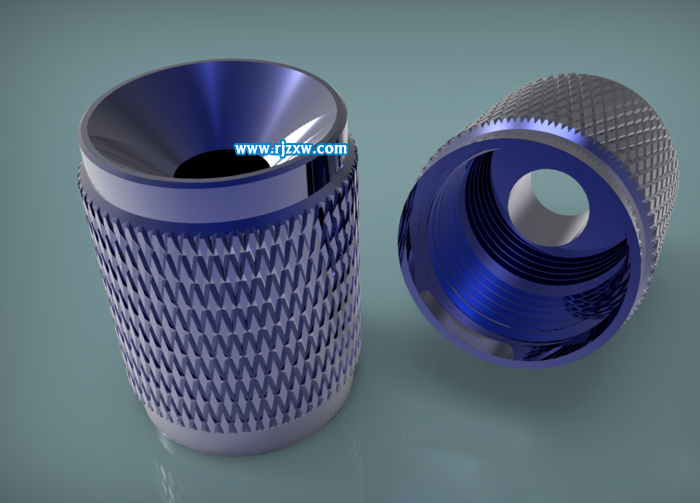

效果图：

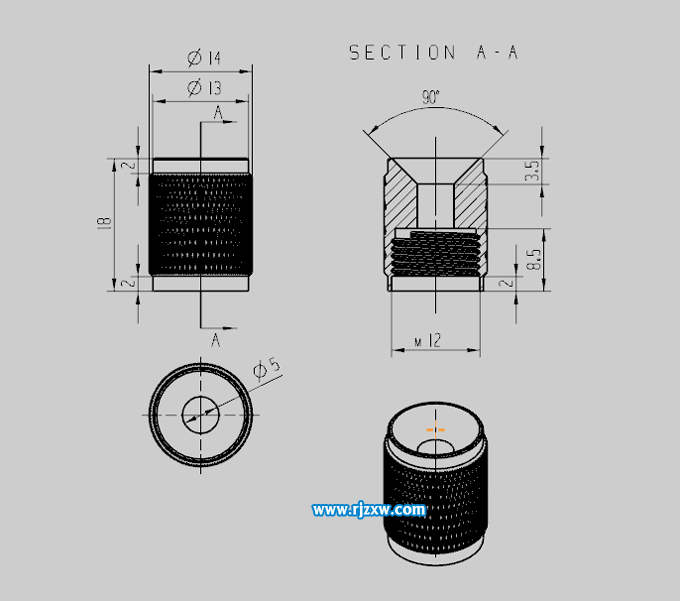

图纸尺寸：

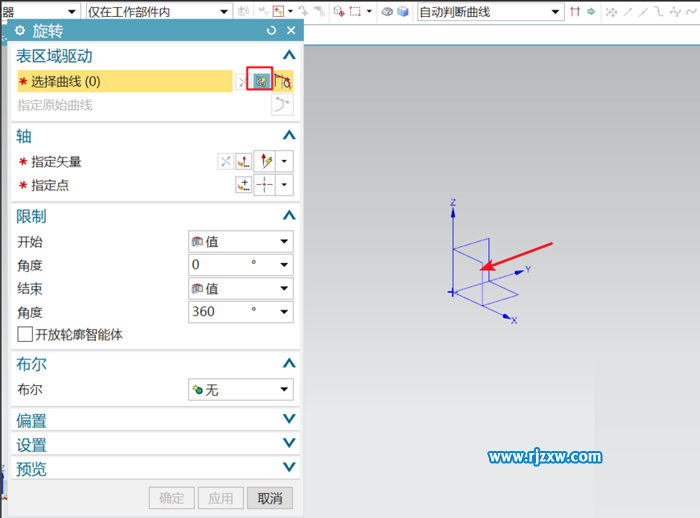

第1步、新建一个专门的文件夹来建模；到最后装配时方便调用。在建模区中选用旋转命令，直接在旋转对话框进入草图模式，

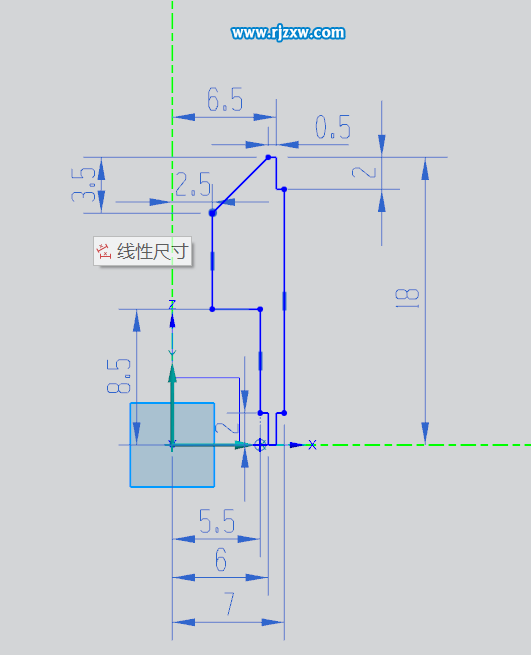

第2步、以XZ面作为草绘平面。绘出如图所示的草图。

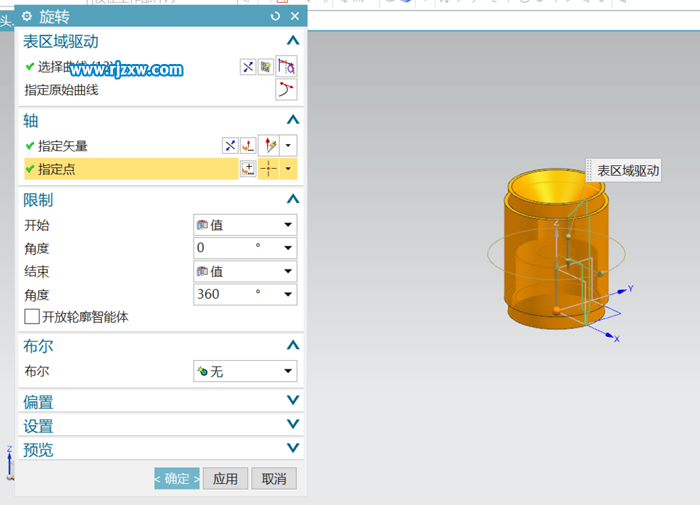

第3步、回到建模工作区，在旋转的对话框中，设定相关参数得到灯头的基本实体。

第4步、选用螺旋线，调整其参数，得到一条附于灯头实体的曲线，作为引导线。具体参数如图所示。

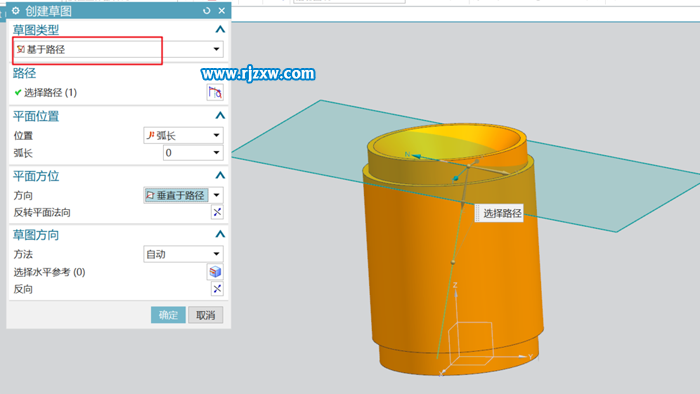

第5步、选在任务环境中绘草图，类型为基于路径，平面方位为垂直于路径。在草图平面里绘出引导的截面线。

以上就是UG12.0绘制强光手电灯头配件教程，希望大家喜欢，请继续关注好吧啦网。
