UG10.0绘制滚花建模图案教程

下面给大家介绍的是UG10.0绘制滚花建模图案教程，滚花是机械加工中的一种常用工艺，喜欢的朋友可以一起来学习做一做。

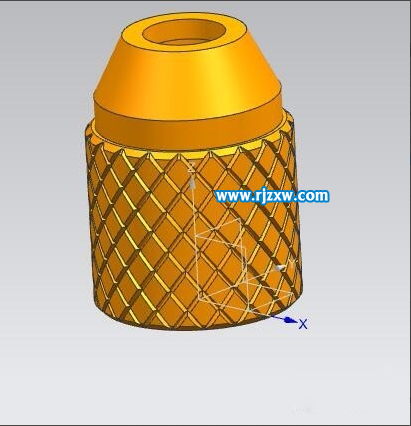

效果图：

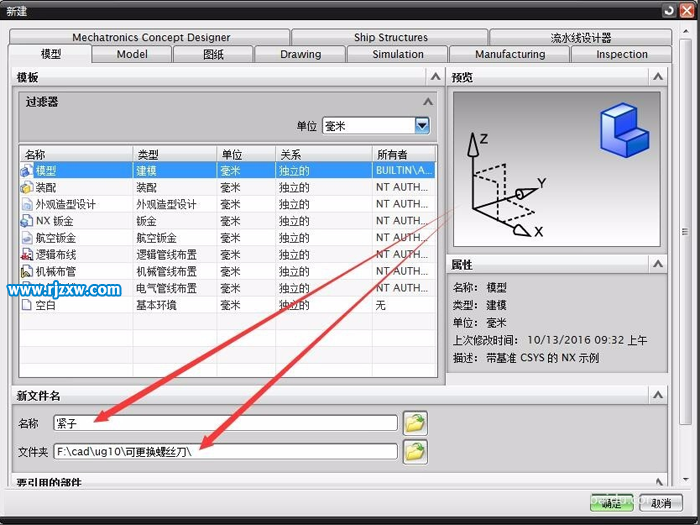

第1步、打开UG10.0软件，新模型，名称为紧子，指向新的工作目录，点击确定。

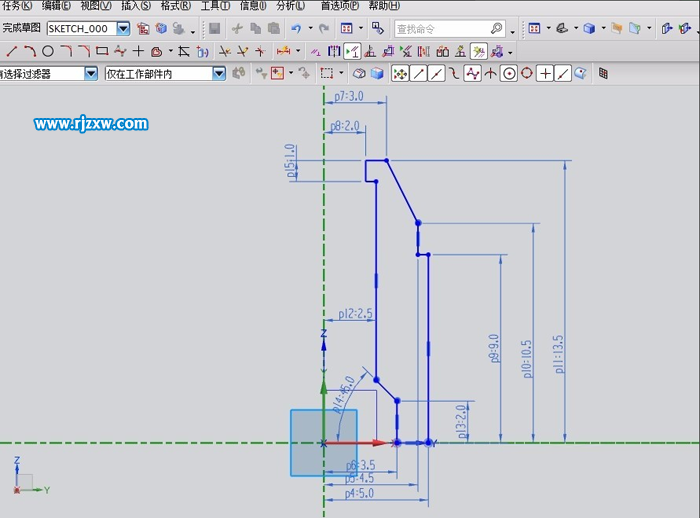

第2步、进行旋转特征的草图绘制；

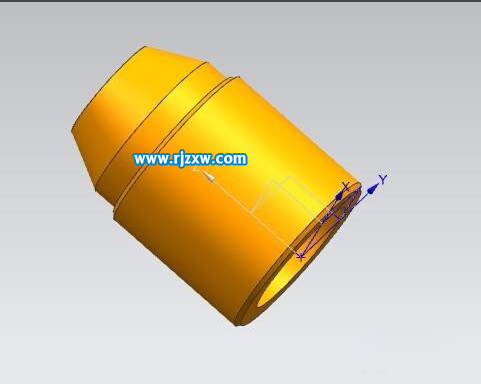

第3步、完成后对要进行滚花的两端面边进行倒角，倒的角要比滚花深度大点，不然后续的命令会出错。

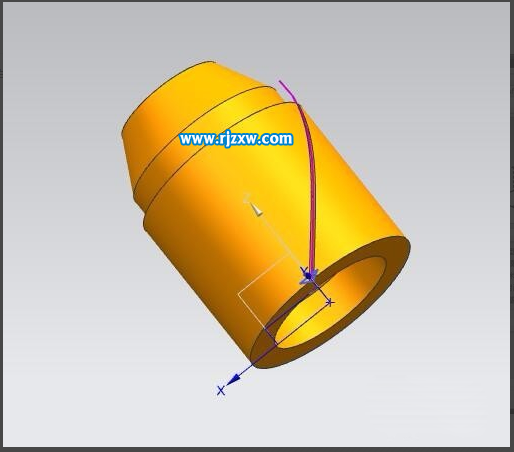

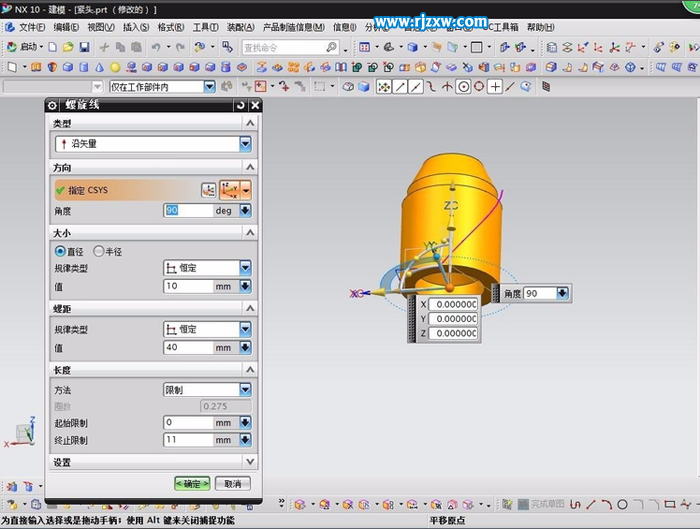

第4步、绘制一条与滚花面直径相同的螺旋线，调节好螺距（也可用直线投影的方法得到柱面上的引导线）。

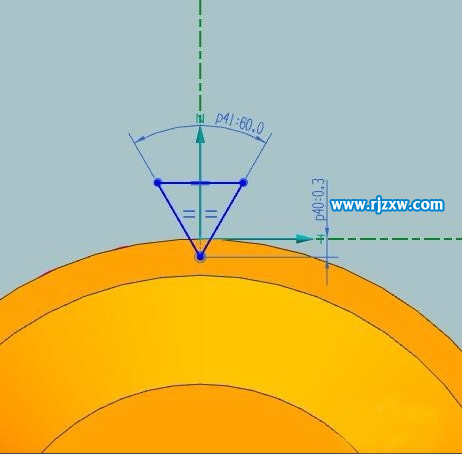

第5步、绘制扫掠用的截面线，以螺旋线的端点为基点，平行于滚花端面进行绘制。

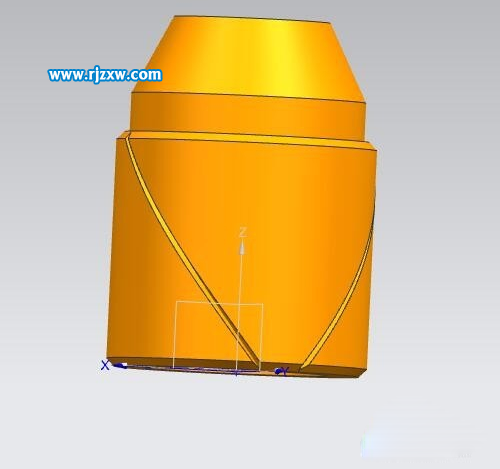

第6步、扫掠后求差得到一槽，这槽为滚花是的一条槽；

第7步、另一槽用镜像特征命令可得到。

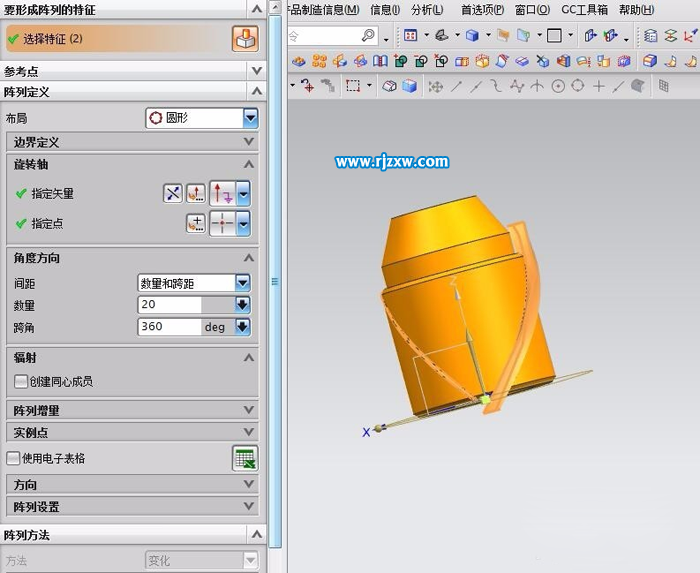

第8步、得到二条不同方向的滚花槽后，进行阵列特征。可得到完整的滚花面。

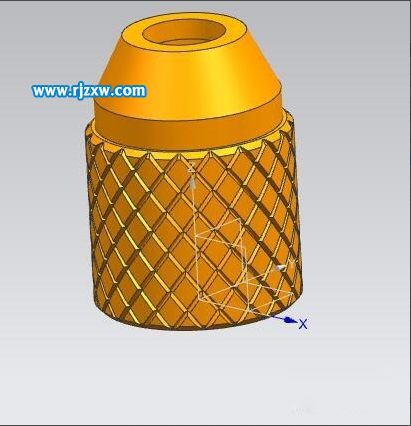

第9步、最后效果图出来了。
