制作简单的Proe工程图符号库

本文主要以制作表面粗糙度符号为例，讲解如何设置Pro/E工程图符号放置类型和可变文本预设值的设置。

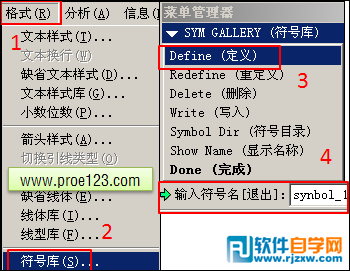

1）进入工程图模块，在“格式”菜单中选择“符号库”，在菜单管理器中选择“Define（定义）”并输入符号名称，如图1。

图1 Pro/E3.0版本界面其他版本类似

2）按照国标规定的大小绘制表面粗糙度符号图元，并在粗糙度数值的地方放置“”是为了实现可变文本。

图2

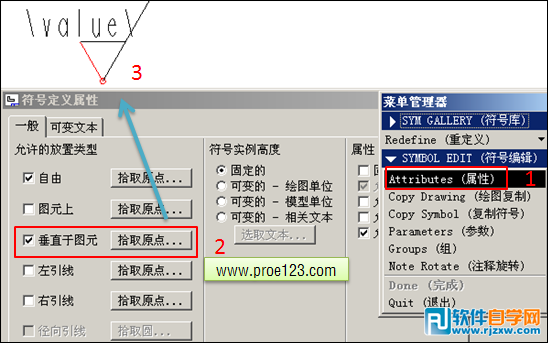

3）在“符号编辑”菜单中点择“Attributes（属性）”，勾选“垂直于图元”并拾取其原点，如图3。

图3

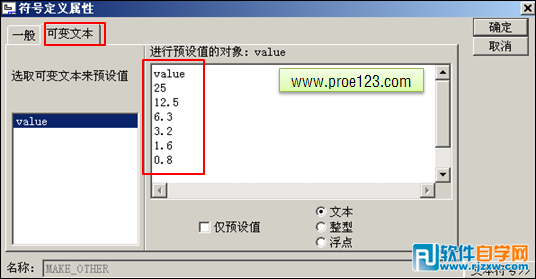

4）在“符号定义属性”对话框中点选“可变文本”栏目进行预设值的设置，如图4。

图4

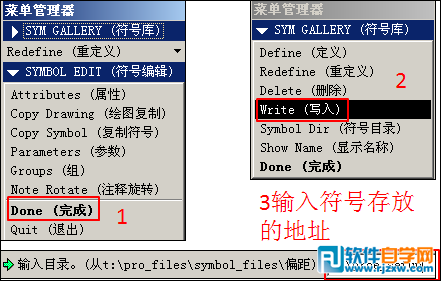

5）在“符号编辑”菜单中点择“Done（完成）”完成符号库的建立。在“符号库”模式菜单中点选“Write(写入)”并在消息栏中输入存放地址，这样就完成了符号的保存，如图5。可下载本站的 sybmol_1 作为参考。

图5
