Proe工程图中创建破断视图

在工程图中，细长的杆件需要采用破断视图的表达方式。本节将教会您如何创建proe破断视图。

1.双击视图，打开“绘图视图”对话框，如图1操作。

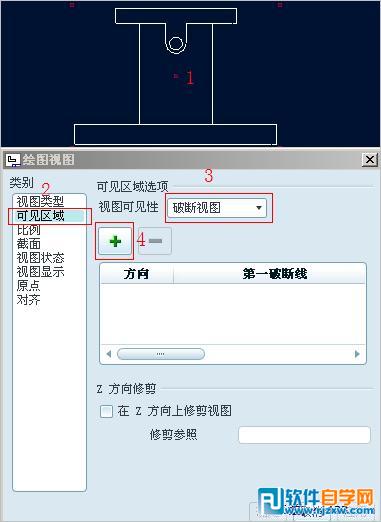

图1

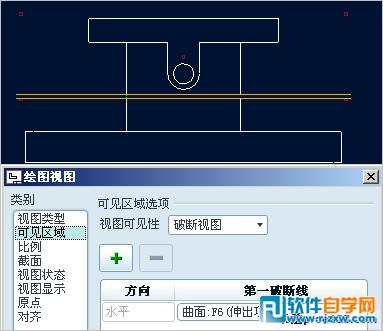

2.如图2，添加一个断点，如图3添加第二个断点，完成后效果如图4。

图2

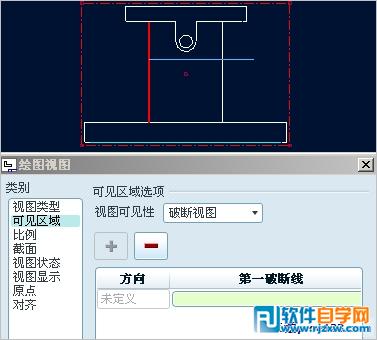

图3

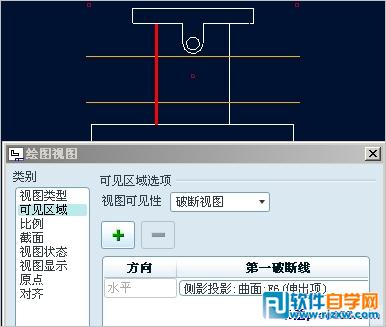

图4

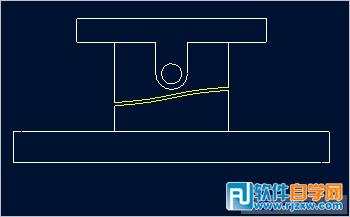

3.添加S形断面线，如图5，确定后效果如图6。

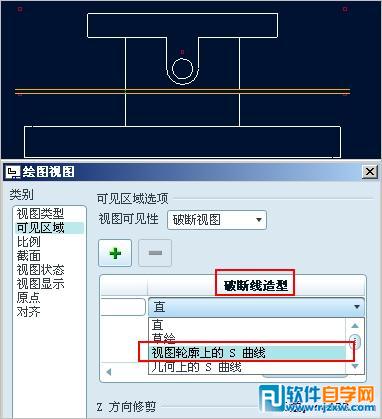

图5

图6

以上就是Proe工程图中创建破断视图，希望大家喜欢，请继续关注好吧啦网。
