Proe5.0工程图新功能探索

在Proe5.0中PTC对工程图模块进行彻底革新，例如：下拉菜单变成导航菜单、增加绘图树功能、草绘图元可增加剖面线、草绘阵列、实际尺寸注解等。本文将为您逐一介绍这些Proe5.0新功能。

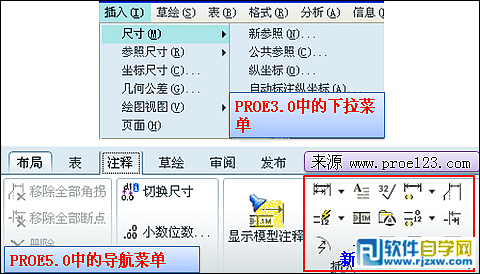

1）下拉菜单全部改成了导航菜单并且很多命令都增加了图标，更加形象效率更高，如图1。

图1

2）增加了绘图树功能，每个图元包括尺寸、注释等都绘图树中都有体现，如图2。

图2

3）草绘的封闭图元也可增加“剖面线/填充”了，如图3。

图3

4）在导航菜单中增加选择过滤功能，例如切换到草绘导航菜单中鼠标将无法点选到尺寸图元。

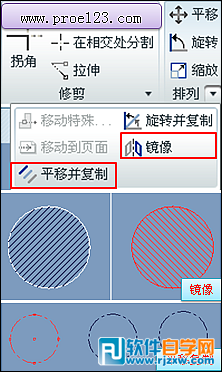

5）增加草绘排列功能，排列方式可以是：旋转并复制、镜像、平移并复制，效果如图4。

图4

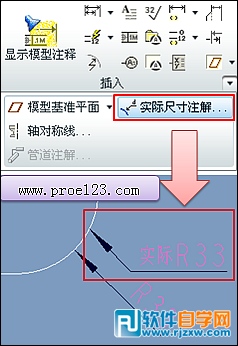

6）增加了实际尺寸注解功能，如果把“实际”两个字删除就实现了圆角尺寸水平放置的功能，如图5。

图5
