python四个坐标点对图片区域最小外接矩形进行裁剪

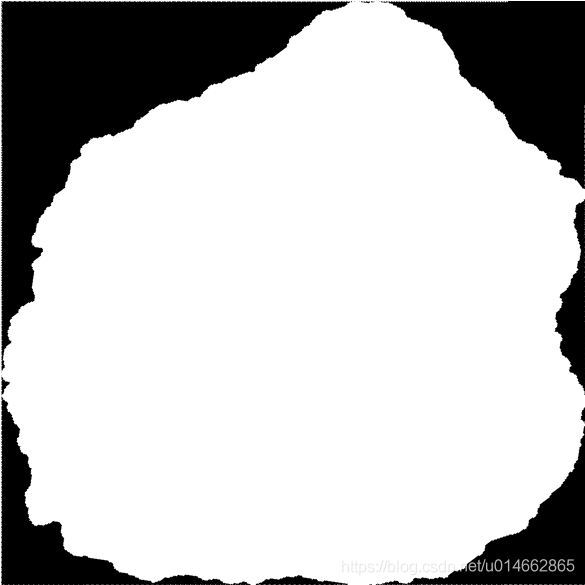

在图像裁剪操作中，opencv和pillow两个库都具有相应的函数，但是这两个库中的函数仅仅能对与图片平行的矩形进行裁剪操作，如果想要对目标的最小外接矩形进行裁剪该如何操作呢？如下所示：

具体处理该问题的思路如下：

计算最小外接矩形的四个点的坐标，旋转角度 将原图像进行旋转，旋转角度为最小外接矩形的角度 将四个点的坐标进行映射，求出被旋转后图像的四个点的坐标 利用这四个点对图像进行裁剪

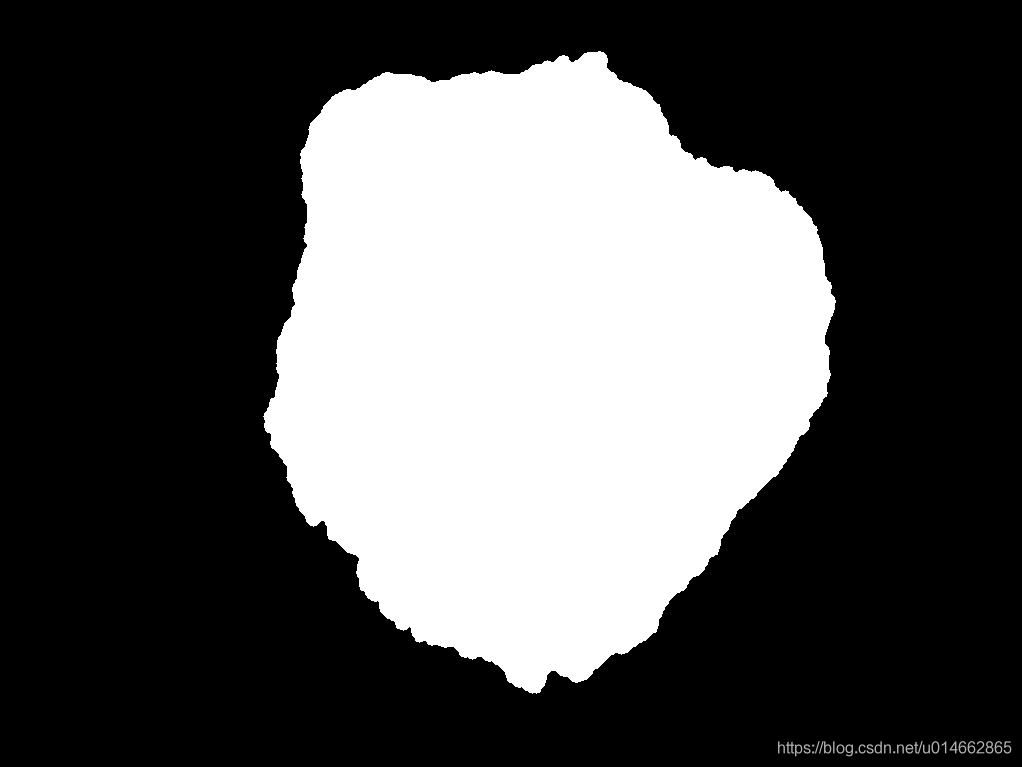

图像原图如下：

1 求出该区域的最小外接矩形，并且得到外接矩形的四个点的坐标和旋转角度。

rect = cv2.minAreaRect(self.contours[0])#rect为[(旋转中心x坐标，旋转中心y坐标)，(矩形长，矩形宽),旋转角度]box_origin = cv2.boxPoints(rect)#box_origin为[(x0,y0),(x1,y1),(x2,y2),(x3,y3)]

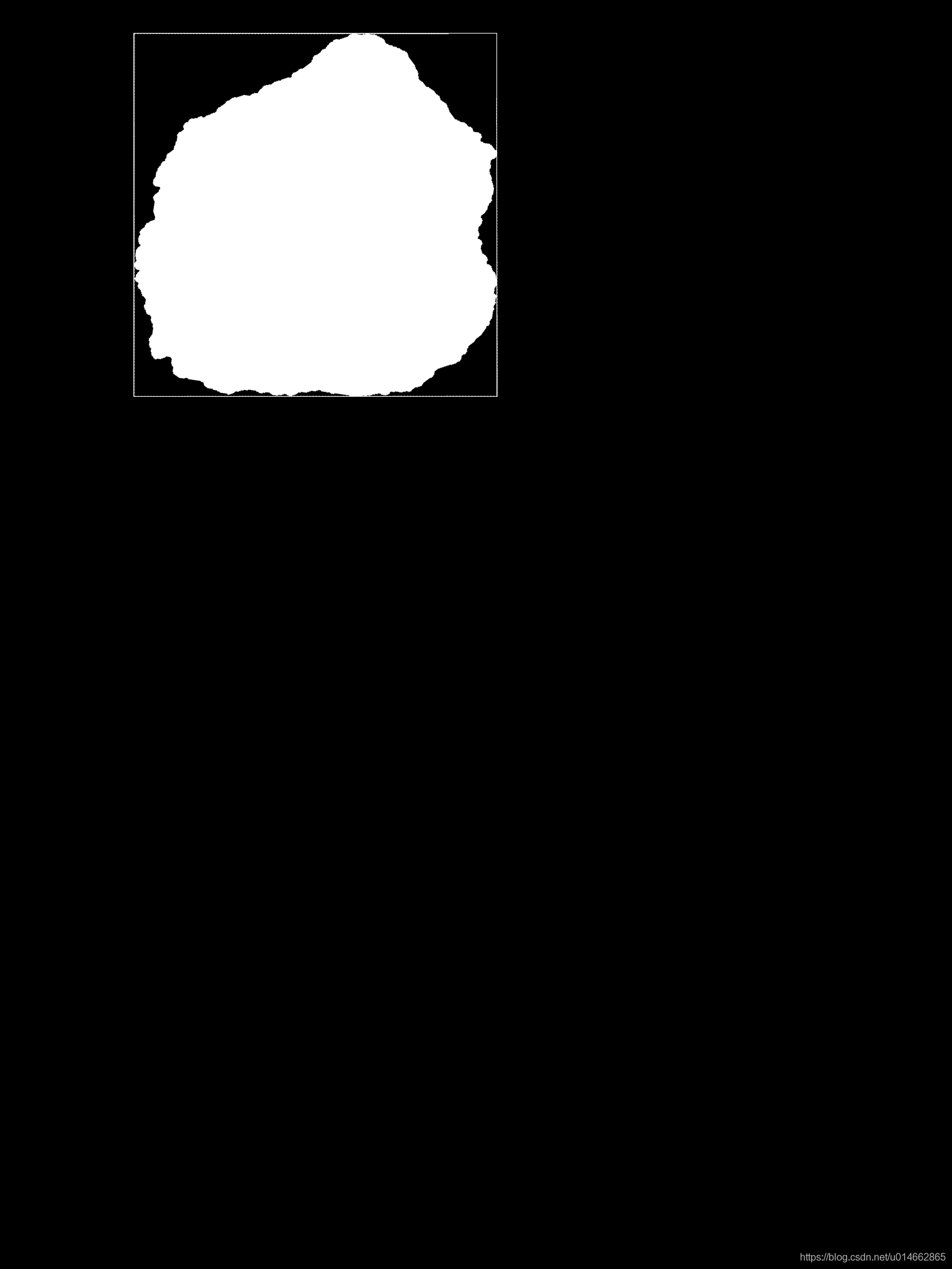

2 将原图像进行旋转，旋转角度为最小外接矩形的角度，由于防止旋转后目标区域在图像外面，所以我将图像大小扩大为原来的2倍。

M = cv2.getRotationMatrix2D(rect[0],rect[2],1)dst = cv2.warpAffine(rotateimg,M,(2*rotateimg.shape[0],2*rotateimg.shape[1]))

3 将原四个点的坐标做映射，映射到旋转后的区域，得到新的四个点的坐标。

#逆时针旋转def Nrotate(angle,valuex,valuey,pointx,pointy): angle = (angle/180)*math.pi valuex = np.array(valuex) valuey = np.array(valuey) nRotatex = (valuex-pointx)*math.cos(angle) - (valuey-pointy)*math.sin(angle) + pointx nRotatey = (valuex-pointx)*math.sin(angle) + (valuey-pointy)*math.cos(angle) + pointy return (nRotatex, nRotatey)#顺时针旋转def Srotate(angle,valuex,valuey,pointx,pointy): angle = (angle/180)*math.pi valuex = np.array(valuex) valuey = np.array(valuey) sRotatex = (valuex-pointx)*math.cos(angle) + (valuey-pointy)*math.sin(angle) + pointx sRotatey = (valuey-pointy)*math.cos(angle) - (valuex-pointx)*math.sin(angle) + pointy return (sRotatex,sRotatey)#将四个点做映射def rotatecordiate(angle,rectboxs,pointx,pointy): output = [] for rectbox in rectboxs:if angle>0: output.append(Srotate(angle,rectbox[0],rectbox[1],pointx,pointy))else: output.append(Nrotate(-angle,rectbox[0],rectbox[1],pointx,pointy)) return outputbox = rotatecordiate(rect[2],box_origin,rect[0][0],rect[0][1])

4 利用四个点坐标进行裁剪，如2中图所示，图像经过旋转后已经变为和图片没有旋转角的图像，经过实验观察旋转后的坐标还是有细微差别，但误差已经在千分点甚至万分点左右，对我们裁剪造成的影响可以忽略不计。

def imagecrop(image,box): xs = [x[1] for x in box] ys = [x[0] for x in box] print(xs) print(min(xs),max(xs),min(ys),max(ys)) cropimage = image[min(xs):max(xs),min(ys):max(ys)] print(cropimage.shape) cv2.imwrite(’cropimage.png’,cropimage) return cropimageimagecrop(dst,np.int0(box))

到此，利用4个坐标点对图像进行裁剪操作已经完成。
