JavaScript图像放大镜效果实现方法详解
1. 基本四瓣花型图案
根据四瓣花卉线的参数方程：
t= r*(1+sin(12*θ)/5)*(0.5+sin(4*θ)/2);
x=t*cos(θ));
y=t*sin(θ));
编写如下的HTML文件。
<!DOCTYPE html><head><title>基本的四瓣花型图案</title><script type='text/javascript'>function draw(id){var canvas = document.getElementById(id);if (canvas == null)return false;var context = canvas.getContext(’2d’);context.fillStyle = '#EEEEFF';context.fillRect(0, 0, 320, 320);context.strokeStyle = 'blue';context.lineWidth = 1;var dig = Math.PI / 64;context.beginPath();for (var i = 0; i <= 128; i++){d = 120 * (1 + Math.sin(12 * i *dig) / 5);t = d * (0.5 + Math.sin(4 * i * dig) /2);x = (160 + t * Math.cos(i * dig));y = (160 + t * Math.sin(i * dig));if (i == 0)context.moveTo(x, y);elsecontext.lineTo(x, y);}context.stroke();}</script></head><body onload='draw(’myCanvas’);'><canvas height='320'></canvas></body></html>
在浏览器中打开包含这段HTML代码的html文件，可以看到在画布中绘制出如图1所示的四瓣花卉线图案。
图1 四瓣花卉线图案
2．平铺的100朵四瓣花
用一个二重循环将图1的四瓣花卉绘制10行10列共100朵。编写的HTML文件内容如下。
<!DOCTYPE html><head><title>平铺的100朵四瓣花</title><script type='text/javascript'>function draw(id){var canvas = document.getElementById(id);if (canvas == null)return false;var context = canvas.getContext(’2d’);context.fillStyle = '#EEEEFF';context.fillRect(0, 0, 320, 320);context.strokeStyle = 'blue';context.lineWidth = 1;var dig = Math.PI / 64;context.beginPath();for (px = 20; px < 320; px += 30)for (py = 20; py < 320; py += 30){for (var i = 0; i <= 128; i++){d = 20 * (1 + Math.sin(12 * i *dig) / 5);t = d * (0.5 + Math.sin(4 * i *dig) / 2);x = px + t * Math.cos(i * dig);y = py + t * Math.sin(i * dig);if (i == 0)context.moveTo(x, y);elsecontext.lineTo(x, y);}context.stroke();}}</script></head><body onload='draw(’myCanvas’);'><canvas height='320'></canvas></body></html>

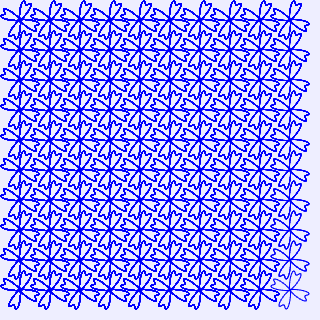

在浏览器中打开包含这段HTML代码的html文件，可以看到在画布中绘制出如图2所示的平铺的100朵四瓣花卉图案。
图2 平铺的100朵四瓣花卉图案
3．放大镜看平铺的四瓣花
将图2图形中位于中心点周围100以内的点的坐标进行球面镜反射变换，可以实现放大镜效果。编写的HTML文件内容如下。
<!DOCTYPE html><head><title>球面镜反射变换</title><script type='text/javascript'>function draw(id){var canvas = document.getElementById(id);if (canvas == null)return false;var context = canvas.getContext(’2d’);context.fillStyle = '#EEEEFF';context.fillRect(0, 0, 320, 320);context.strokeStyle = 'blue';context.lineWidth = 1;var dig = Math.PI / 64;context.beginPath();var r = 140;var x0 = 160;var y0 = 160;for (px = 20; px < 320; px += 30)for (py = 20; py < 320; py += 30){for (var i = 0; i <= 128; i++){d = 20 * (1 + Math.sin(12 * i *dig) / 5);t = d * (0.5 + Math.sin(4 * i *dig) / 2);x = px + t * Math.cos(i * dig);y = py + t * Math.sin(i * dig);l = Math.sqrt((x - x0) * (x - x0) +(y - y0) * (y - y0));if (l < r){ // 圆心为（160,160），半径为140的圆内各点进行球面镜反射变换s = x - x0 < 0 ? -1 : 1;if (x - x0 == 0) x = x0 + 0.1;bt = 2 * Math.atan(l / r);th = Math.atan((y - y0) / (x - x0));m = r * Math.sin(bt);x = s * m * Math.cos(th) + x0;y = s * m * Math.sin(th) + y0;}if (i == 0)context.moveTo(x, y);elsecontext.lineTo(x, y);}context.stroke();}}</script></head><body onload='draw(’myCanvas’);'><canvas height='320'></canvas></body></html>

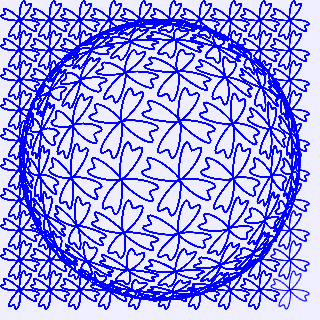

在浏览器中打开包含这段HTML代码的html文件，可以看到在画布中绘制出如图3所示的图形放大镜效果1。
图3 图形放大镜效果1

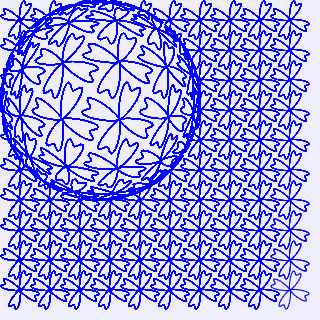

上面程序中语句var r=140;、var x0=160;和var y0=160;用于设置放大镜的圆心坐标和半径。若修改r=100，x0=100，y0=100，则在画布中绘制出如图4所示的图形放大镜效果2。
图4 图形放大镜效果2
以上就是本文的全部内容，希望对大家的学习有所帮助，也希望大家多多支持好吧啦网。
