SolidWorks齿轮和连杆运动仿真教程

下面给大家介绍的是SolidWorks齿轮和连杆运动仿真教程的方法与步骤，希望能帮助到大家，

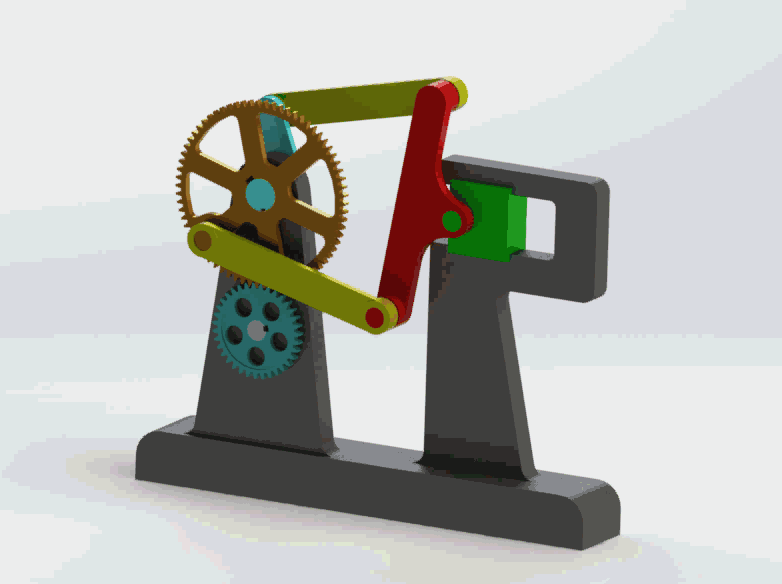

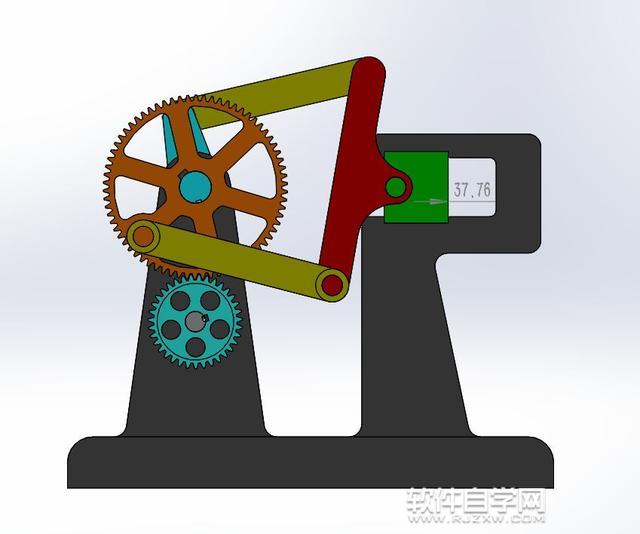

第1步、先看看齿轮和连杆运动仿真效果。

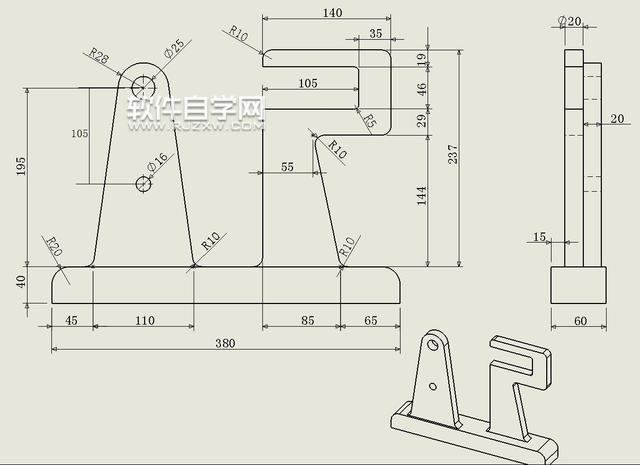

第2步、使用SolidWorks绘制下面图纸尺寸，把固定座绘出来。

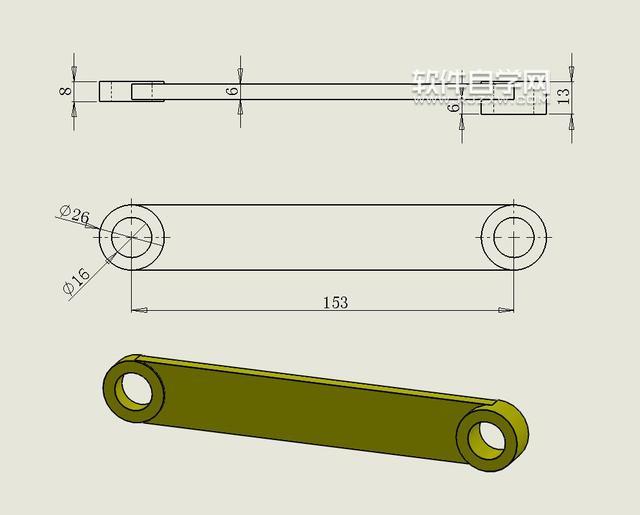

第3步、然后再绘制连杆（2根）出来。

第4步、再用同样的方法，摆动杆绘制出来。

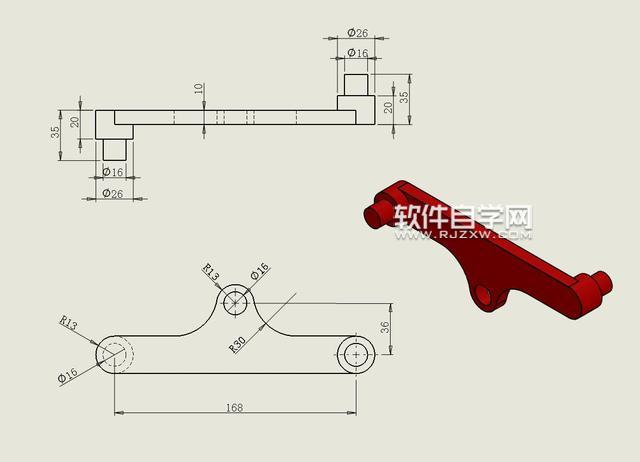

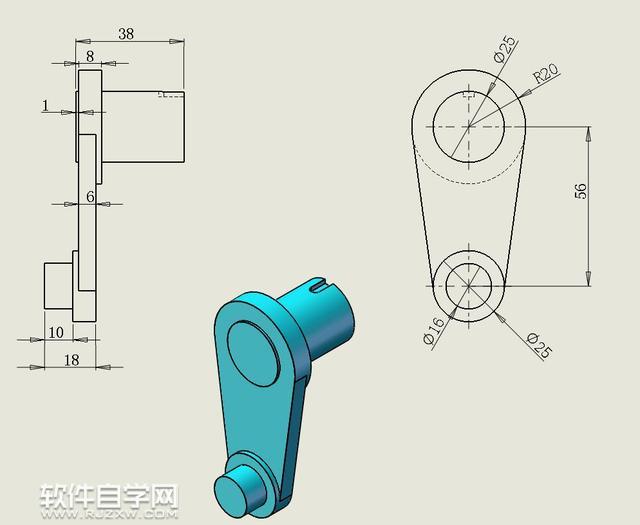

第5步、再根据下面的尺寸，绘制摇杆零件图出来。

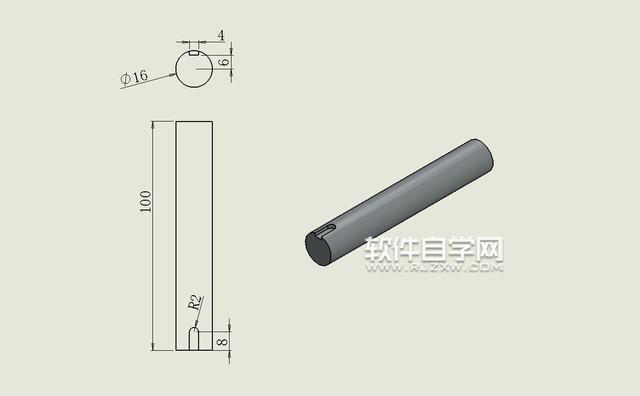

第6步、同样的方法，绘制下面的轴零件出来。

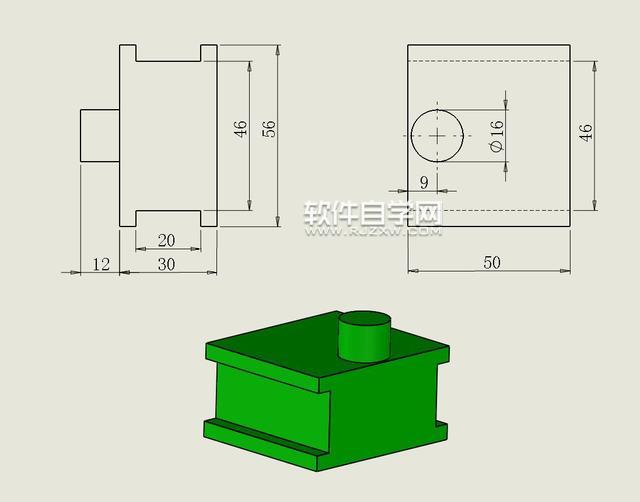

第7步、再以下面的尺寸图绘制下面的滑块出来。

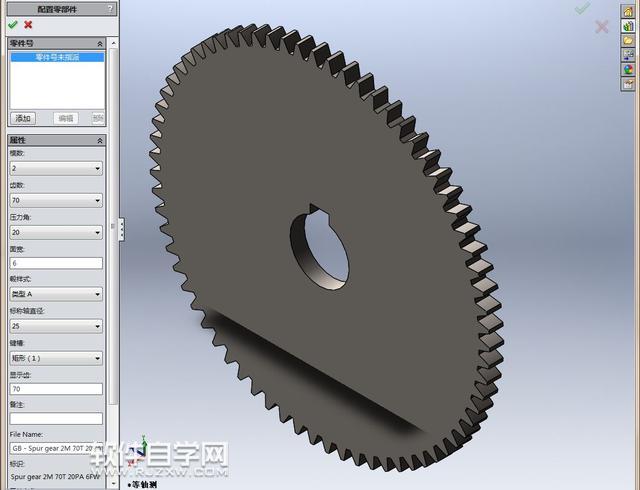

第8步、Toolbox标注齿轮。模数：2 齿数：70 压力角：20mm面宽：6 毂样式：A 标称轴直径：25mm。

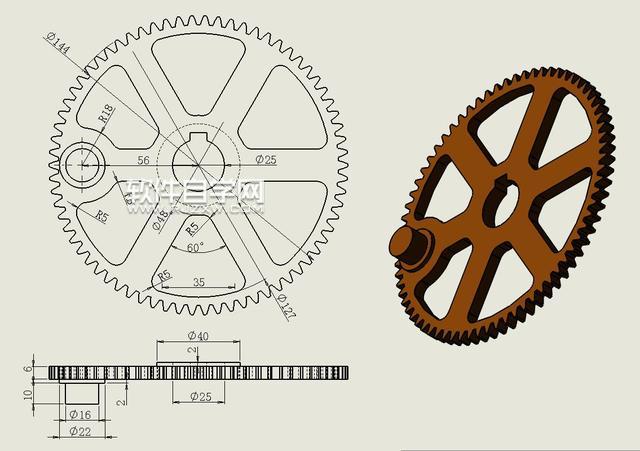

第9步、然后再进行修改成下图，保存为：70齿齿轮

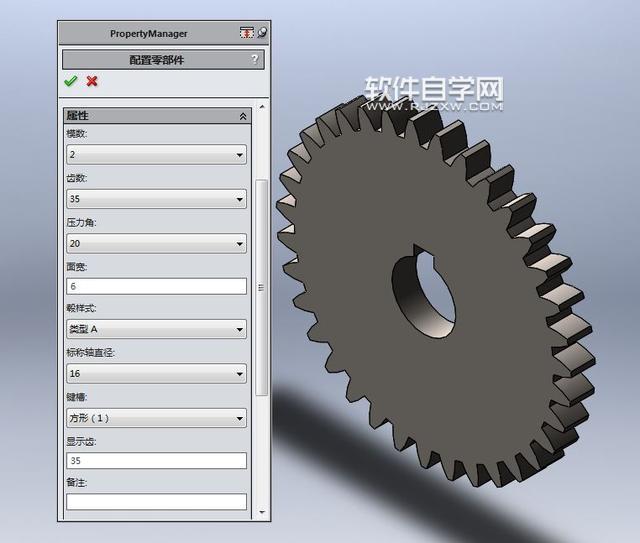

第10步、Toolbox标注齿轮。模数：2 齿数：35压力角：20 面宽：6 毂样式：A 标称轴直径：16mm。

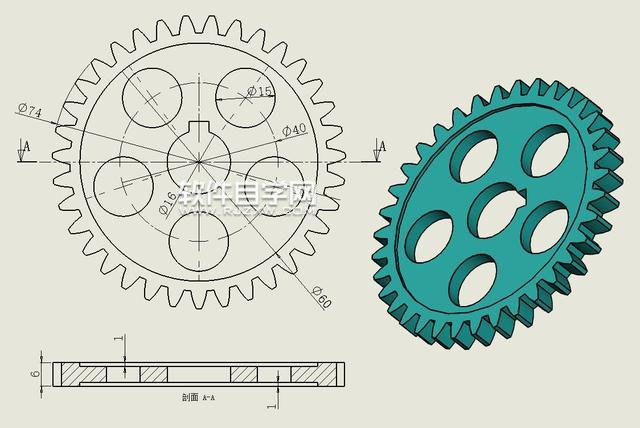

第11步、修改成下图，保存为：35齿齿轮.

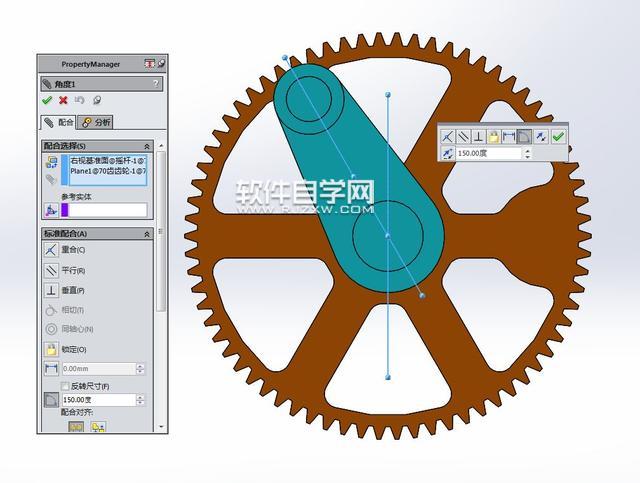

第12步、先建了2个子子装配体，（70齿齿轮和摇杆）、（35齿和轴 ）。装配过程用到了一个齿轮配合，其他的都是简单配合。70齿齿轮和摇杆组成子装配体，重合、同轴心 配合之后，要给两个零件的基准面加一个 角度配合 如下图 ：150度。 如果没有这一步，做动画时，滑块会跑到轨道外面去。

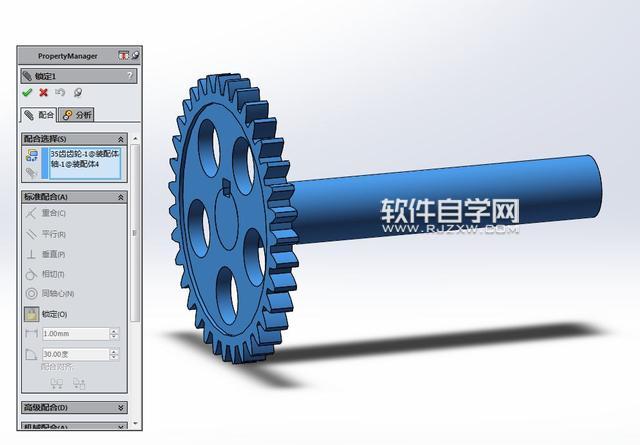

第13步、35齿齿轮与轴 做一个子装配体。重合、同轴心 配合之后，给两个零件加一个锁定配合。

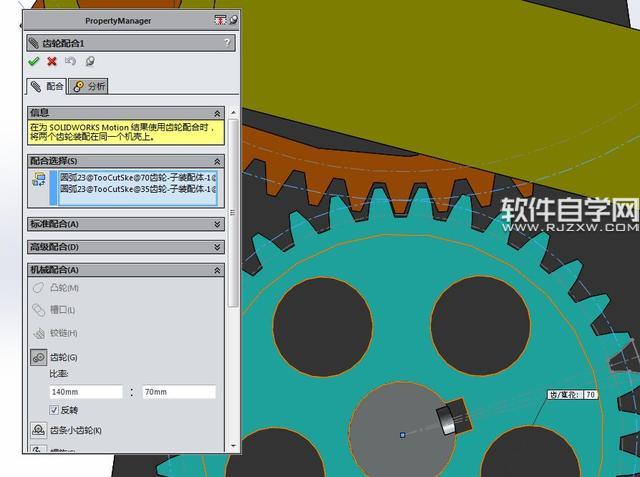

第14步、齿轮配合，在零件中显示草图，然后使用 分度圆 进行配合。反转。

第15步、手动调整零件位置。图中的尺寸是为了观察滑块变化用的，不是配合。

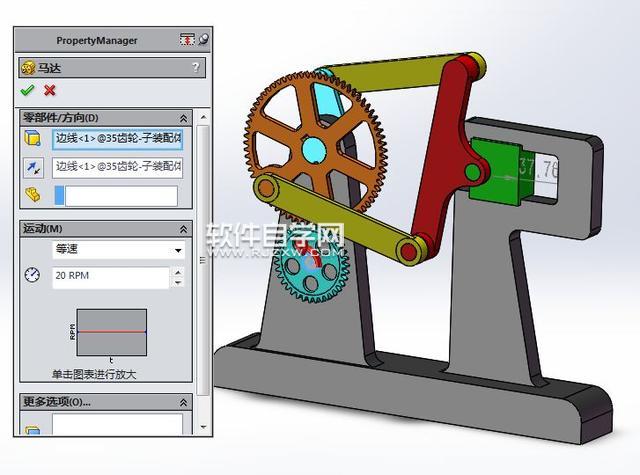

第16步、添加马达，转速20。键码拖到6秒。

第17步、输出动画。

以上就是SolidWorks齿轮和连杆运动仿真教程，希望大家喜欢，请继续关注好吧啦网。
