IDEA教程之Activiti插件图文详解

本文作者：Spring_ZYL

文章来源：https://blog.csdn.net/gozhuyinglong

版权声明：本文版权归作者所有，转载请注明出处

一、安装Activiti插件1.搜索插件

点击菜单【File】-->【Settings...】打开【Settings】窗口。

点击左侧【Plugins】按钮，在右侧输出＂actiBPM＂，点击下面的【Search in repositories】链接会打开【Browse Repositories】窗口。

2.开始安装

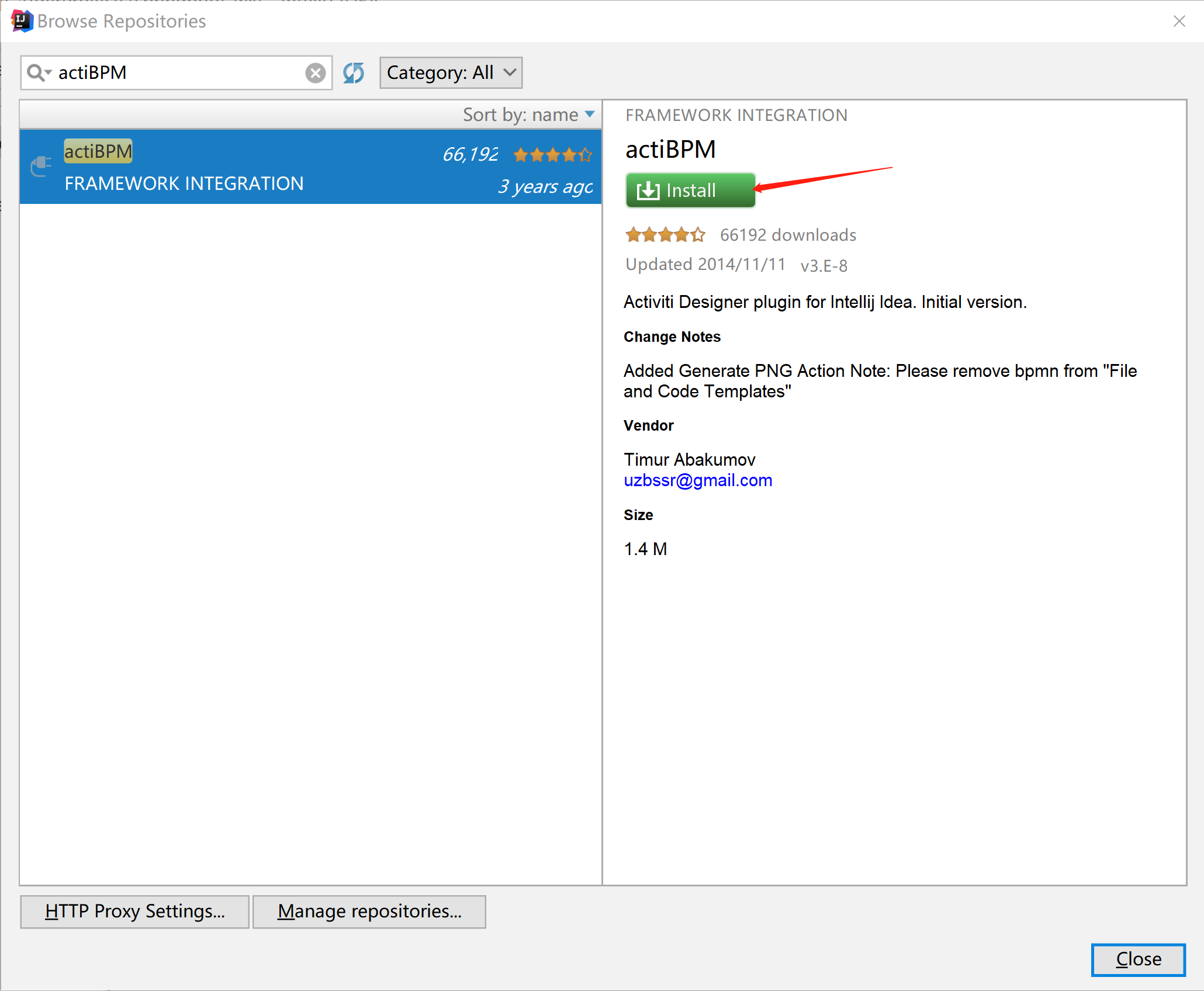

进入【Browse Repositories】窗口，选中左侧的【actiBPM】，点击右侧的【Install】按钮，开始安装。

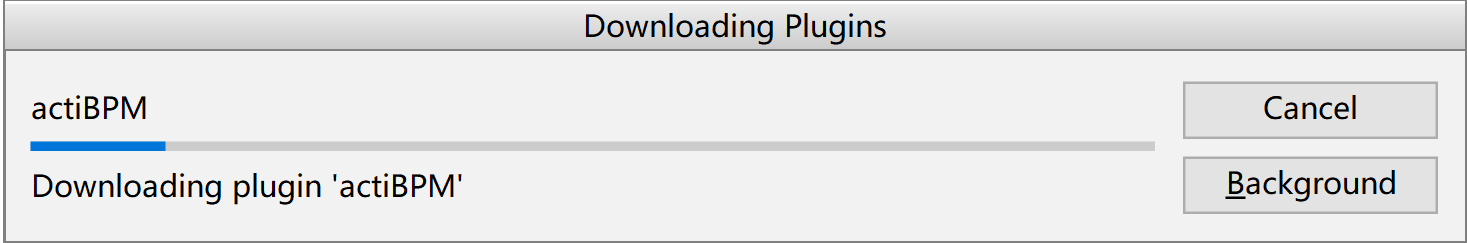

3.安装进度

4.安装完成

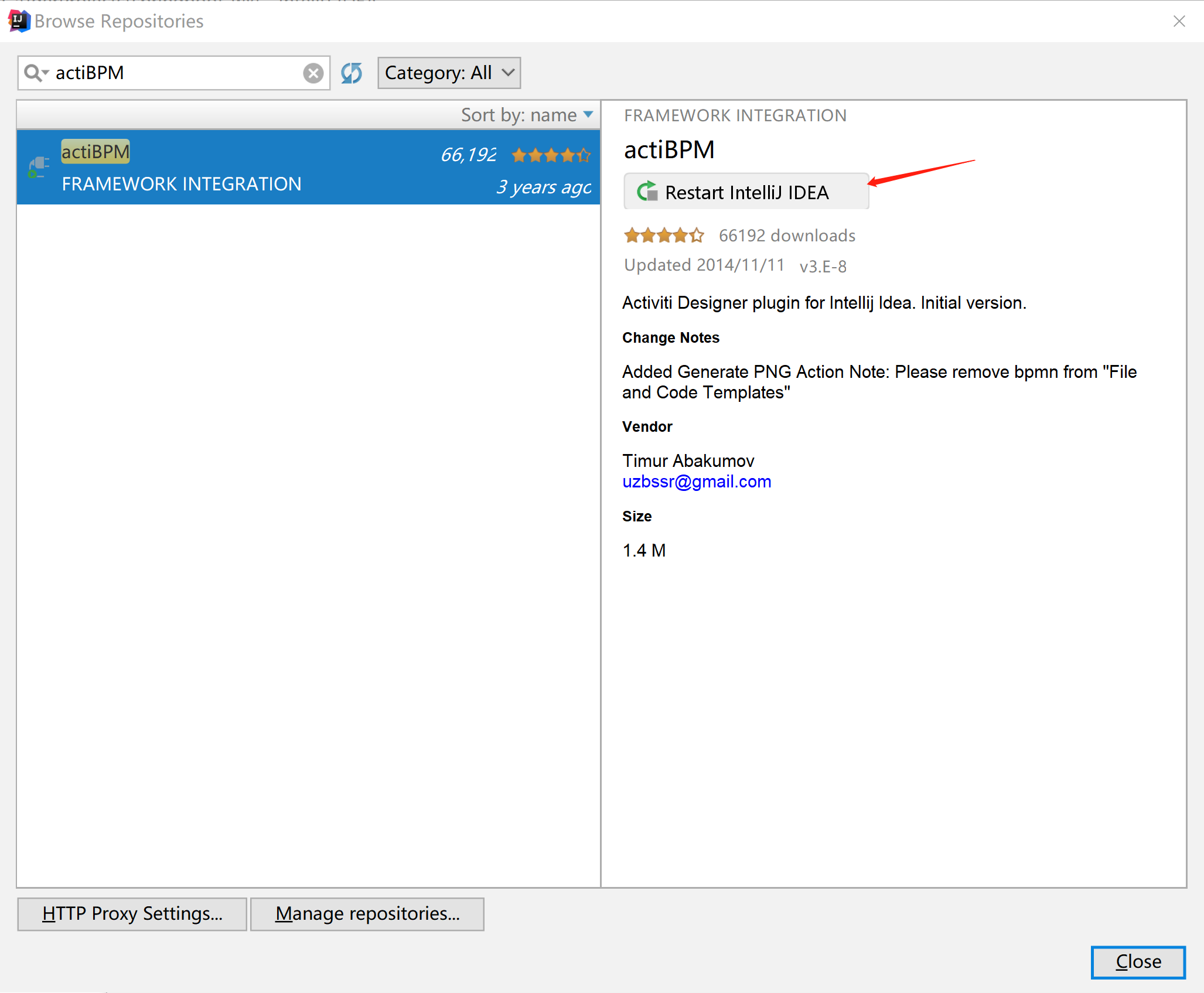

安装完成后，会提示【Restart IntelliJ IDEA】，重启IDEA即可完成安装。

5.查看结果

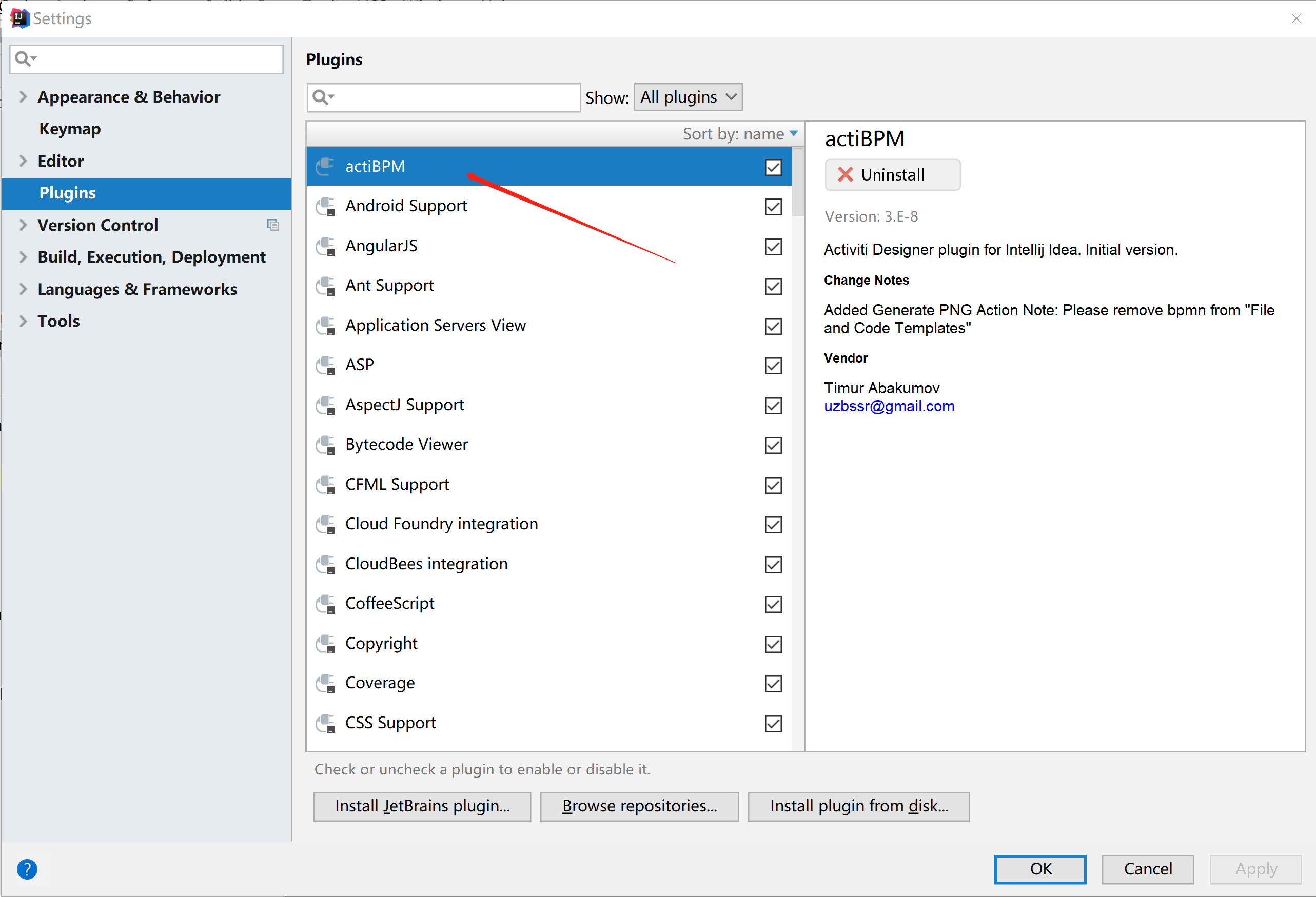

打开【Settings】窗口，在【Plugins】中可看到安装的【actiBPM】插件，表示安装成功。

二、使用Activiti1.创建BPMN文件

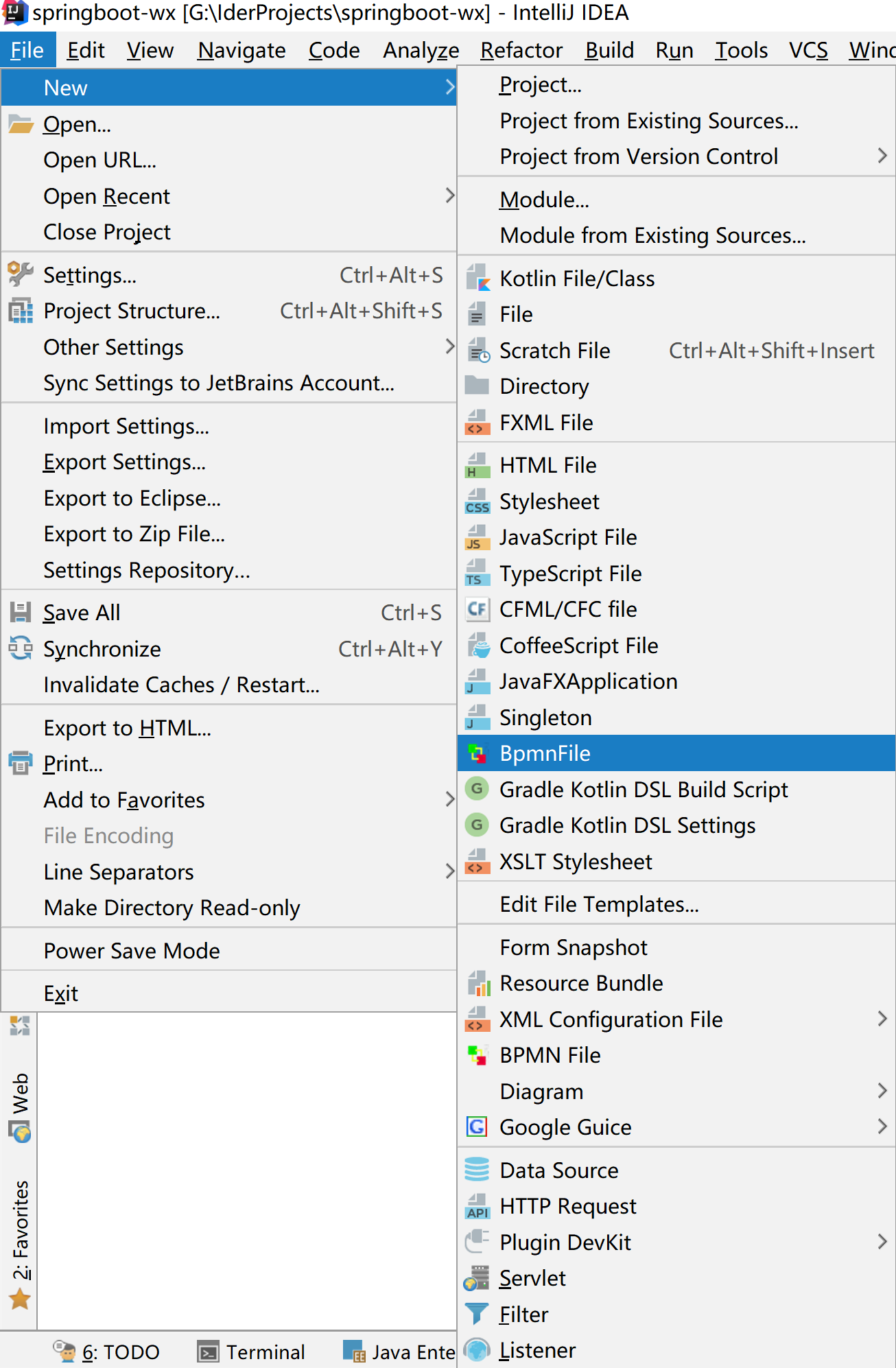

点击菜单【File】-->【New】-->【BpmnFile】

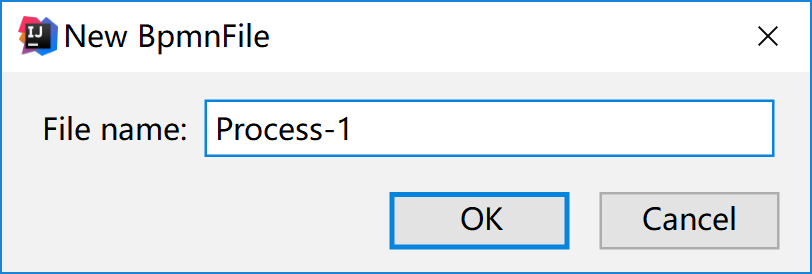

输入文件名称，点击【OK】按钮

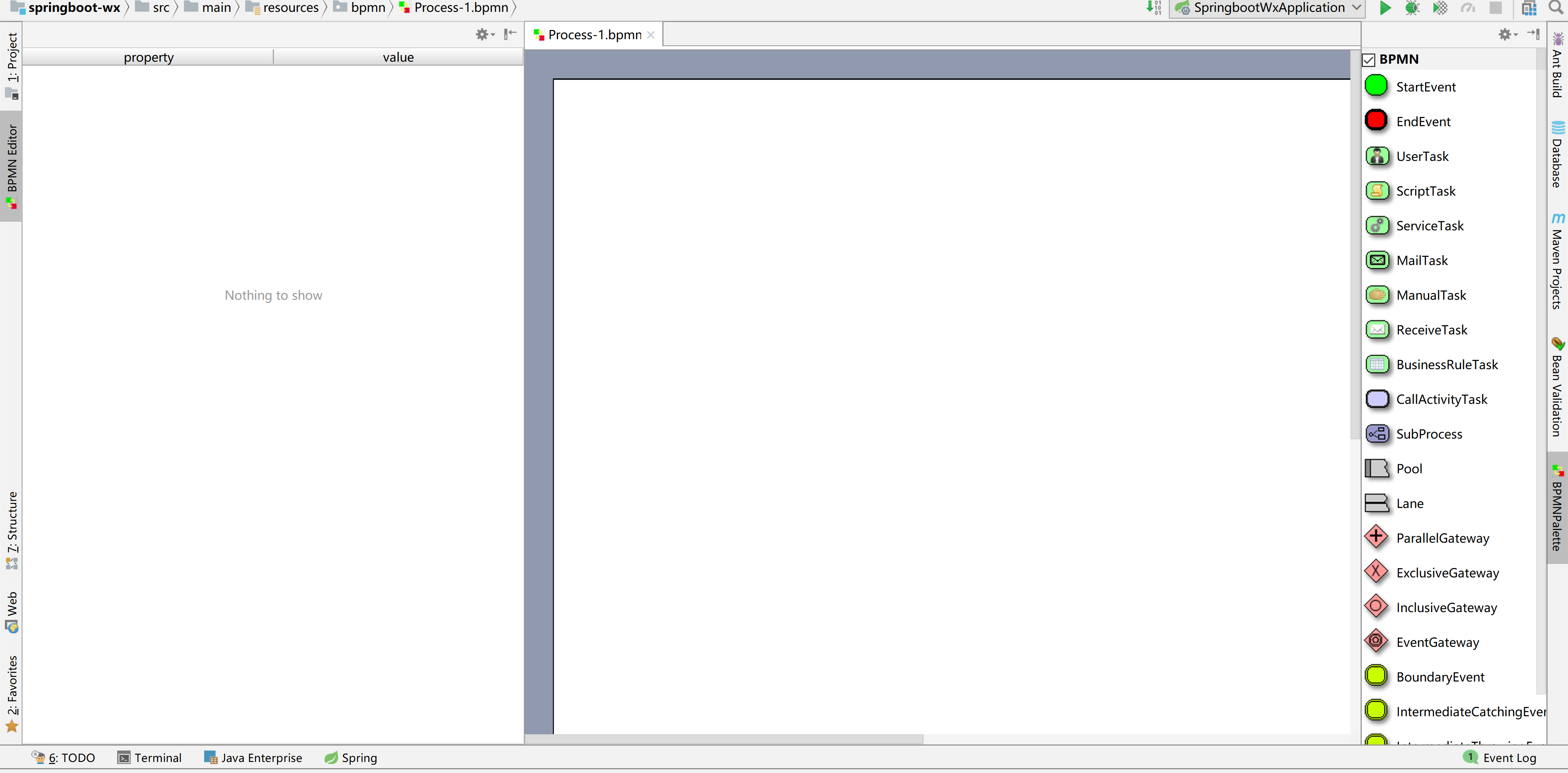

会出现如下绘制界面

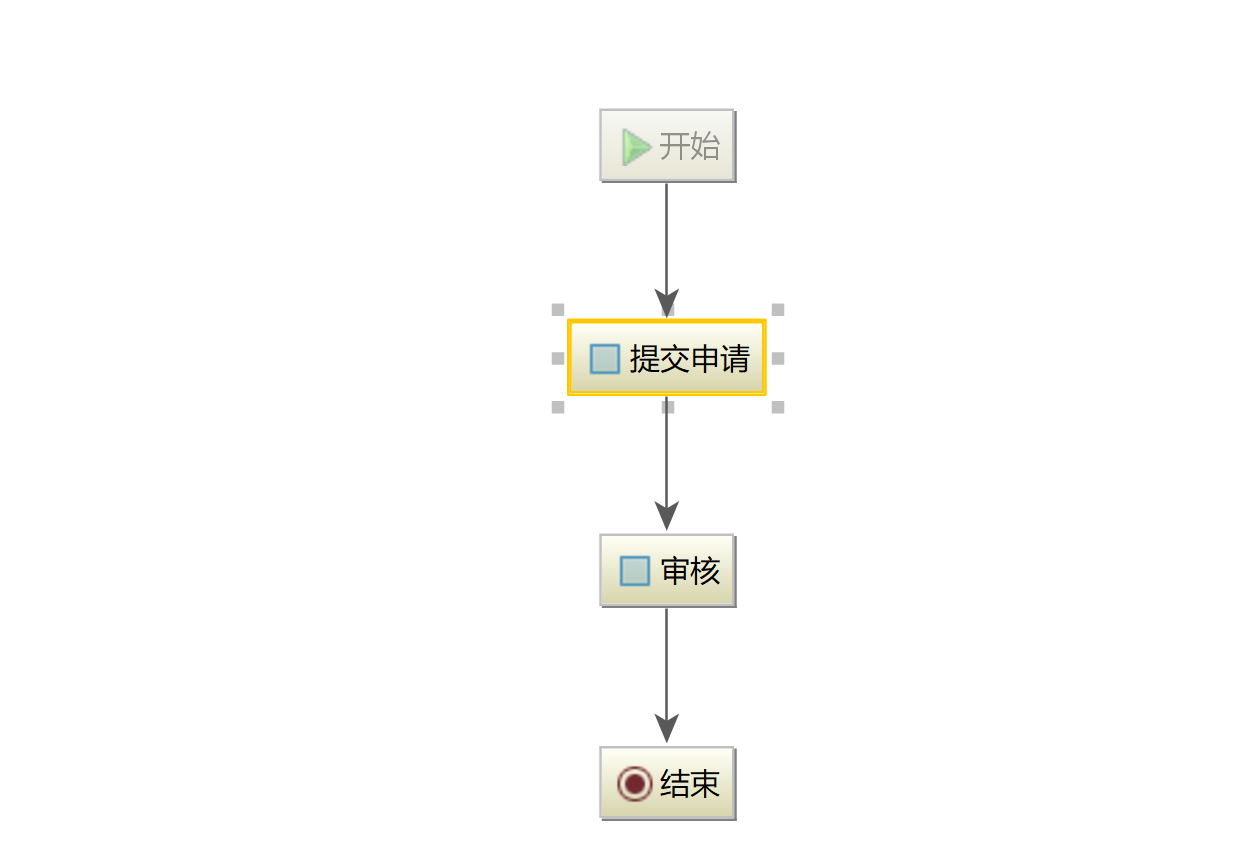

2.绘制流程图

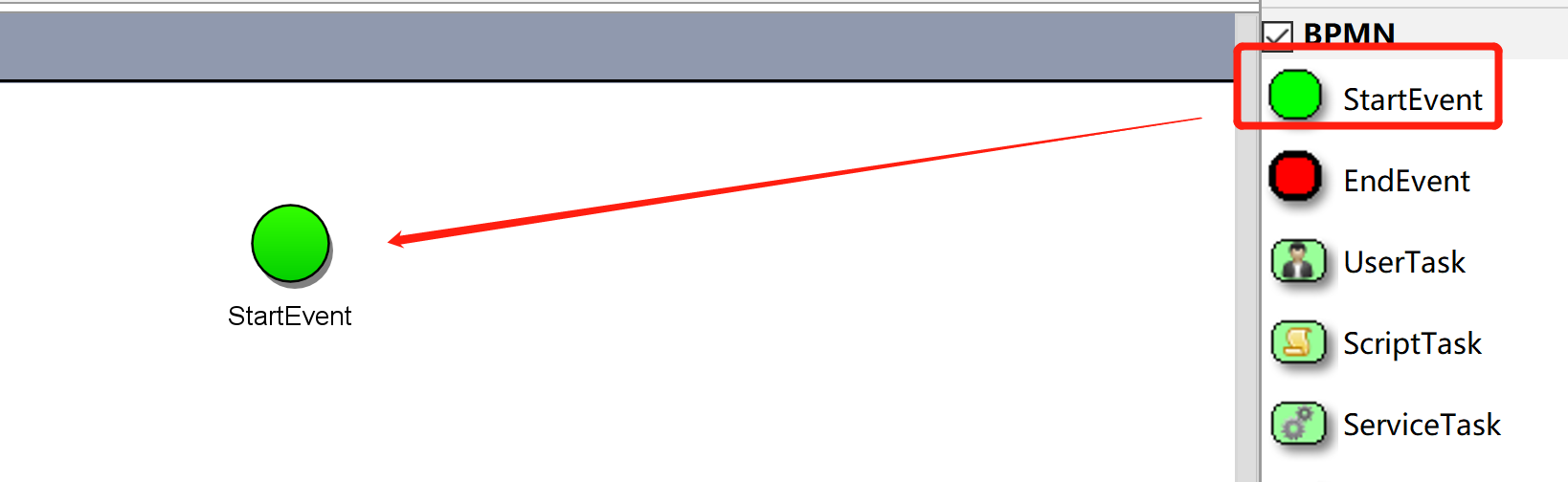

鼠标左键拖拽右侧图标，将其拖下左侧界面上，同样的方式再拖拽其他图标

鼠标移至图标的中心会变成黑白色扇形，拖拽到另一图标，即可连接

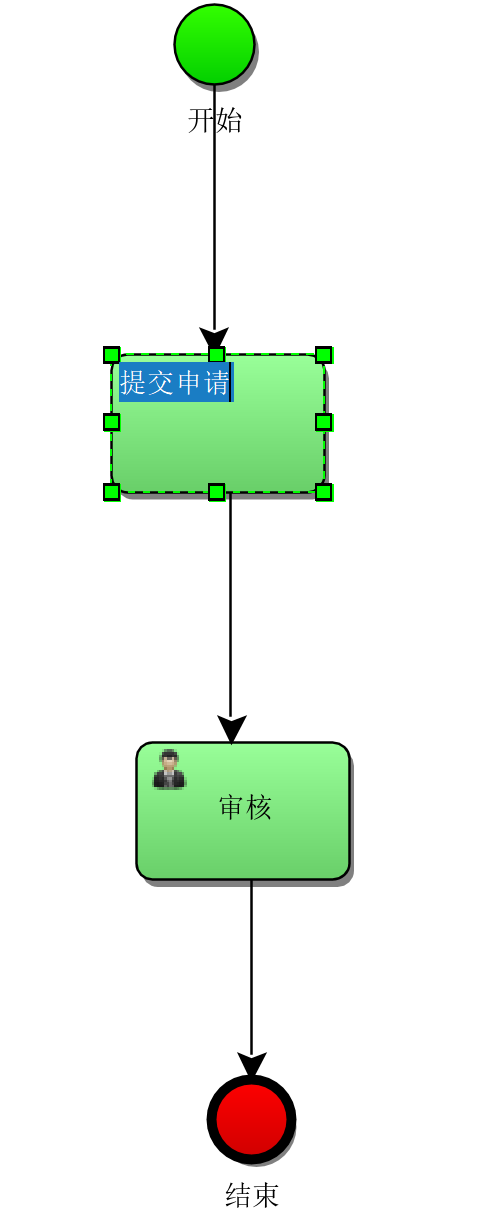

双击图标，可修改名称

3.导出图片

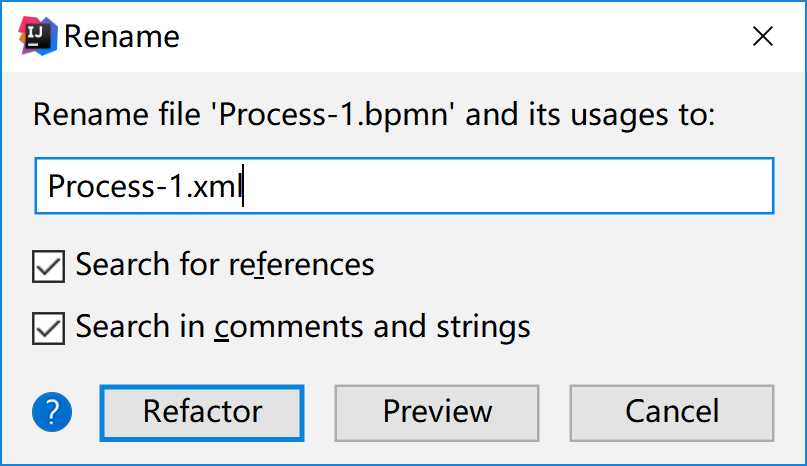

右击bpmn文件，选择【Refactor】-->【Rename】，修改其扩展名为.xml，点击【Refactor】

接着右击此xml文件，选择【Diagrams】-->【Show BPMN 2.0 Diagrams...】，打开如下界面

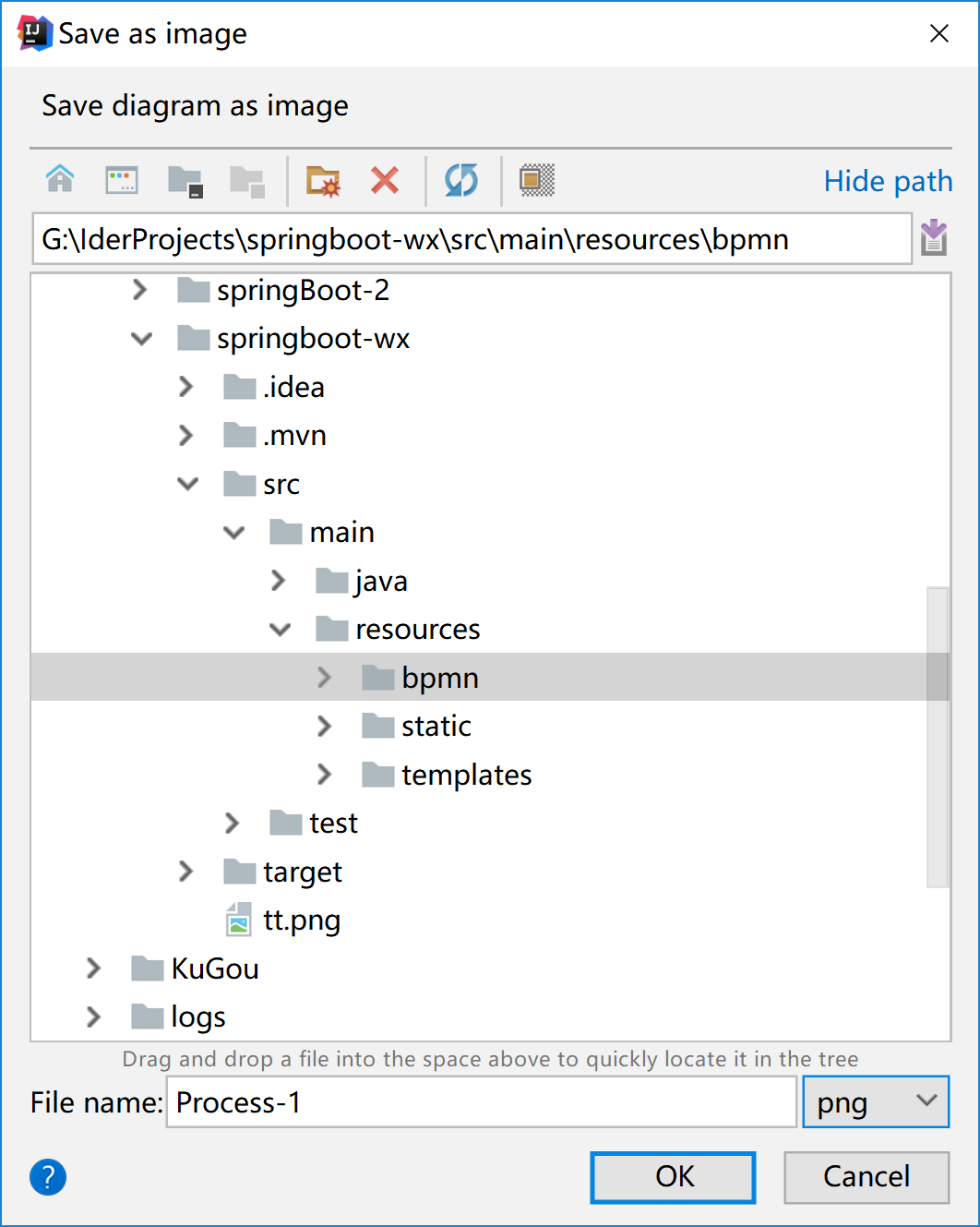

点击上图中【Export to file】图标，弹出【Save as image】窗口，点击【OK】即可导出png图片

4.解决中文乱码问题

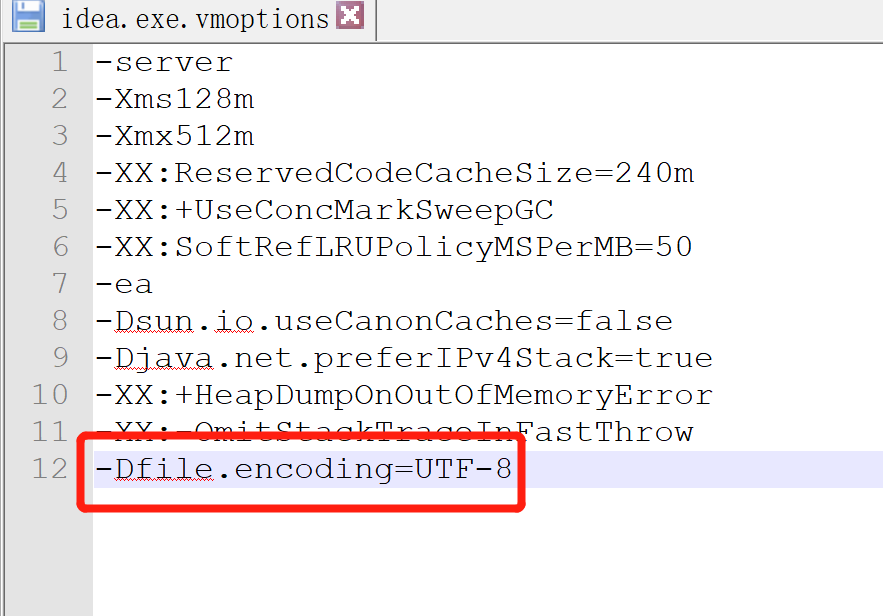

在IDEA的安装目录，在下面两个文件中加上-Dfile.encoding=UTF-8

重启IDEA，乱码问题解决
