用UG直纹或是扫掠绘制上圆下方的图形

下面给大家介绍的是用UG直纹或是扫掠绘制上圆下方的图形，喜欢的朋友可以一起来学习哦！

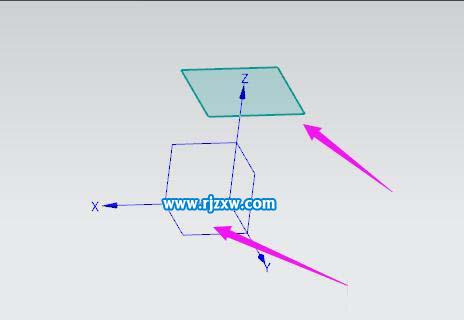

第1步、打开UG软件，新建模块，取ZC面和新建的平行面。

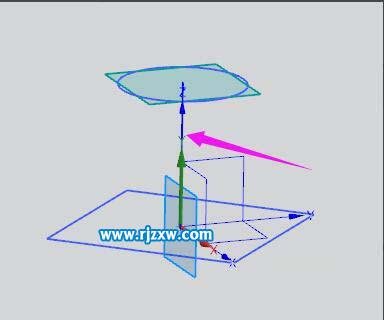

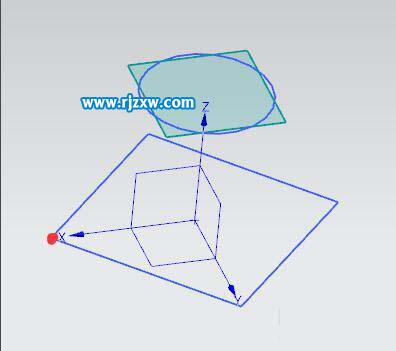

第2步、在ZC面，绘制正圆出来。还有长方形出来。但是圆与正方形是要距离分开的。

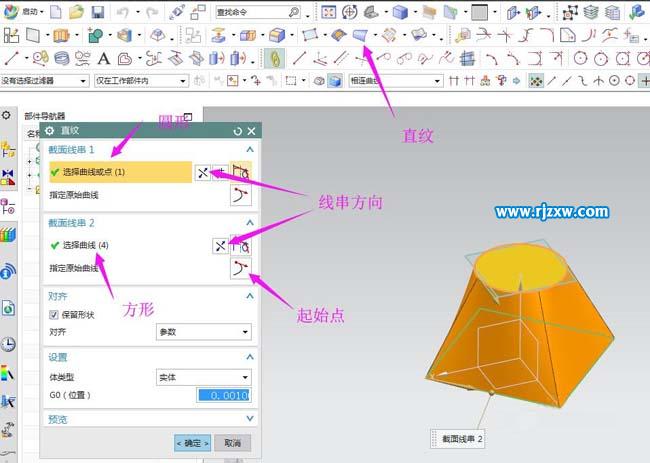

第3步、然后用直纹命令。选择圆与正方形的曲线。详细设置如图：

第4步、但然也可以在二个对象中间，绘制一张曲线作为引导线。

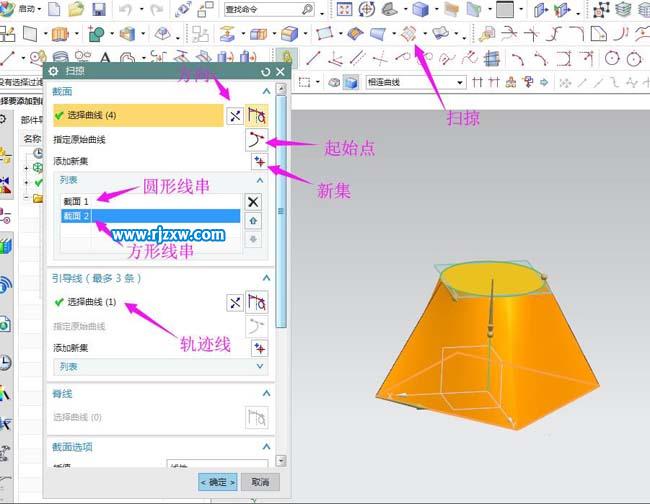

第5步、绘好后好，用扫掠也可以哦。设置方法如下：

以上就是用UG直纹或是扫掠绘制上圆下方的图形，希望大家喜欢，请继续关注好吧啦网。
