SolidWorks制作对称卡位零件

下面给大家介绍的是SolidWorks制作对称卡位零件的方法，喜欢的朋友可以一起来关注好吧啦网学习更多的SolidWorks知识。

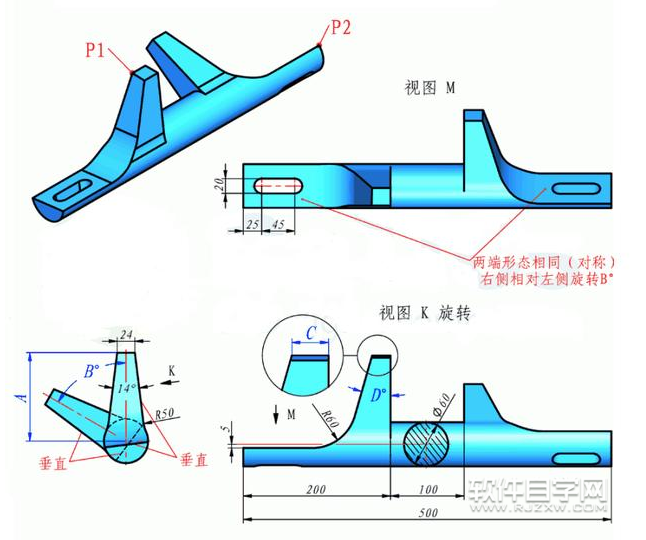

第1步、看看视图尺寸图：

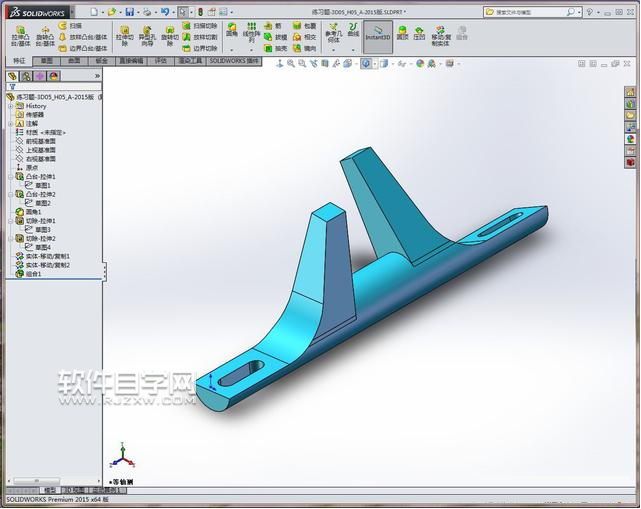

第2步、看看实体效果图：

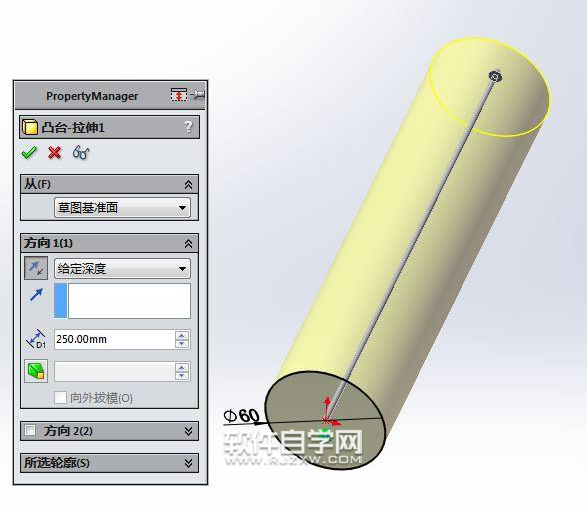

第3步、进入前视基准面，点击草绘，绘制直径60mm的圆，拉伸凸台250mm，反向。

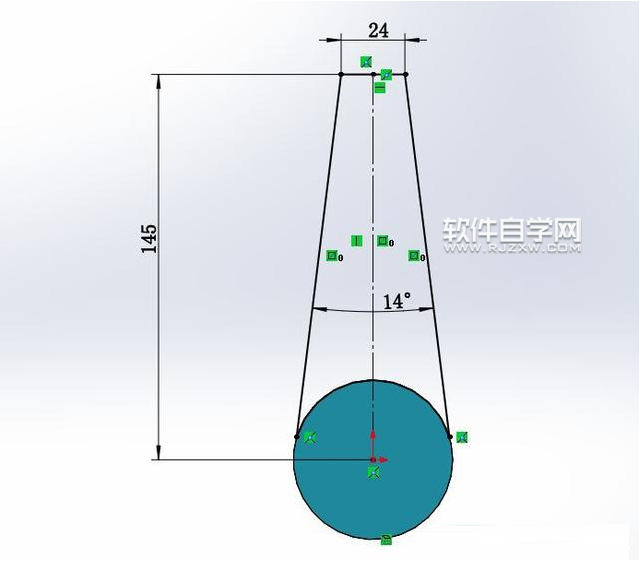

第4步、前视基准面，草绘图形如下。

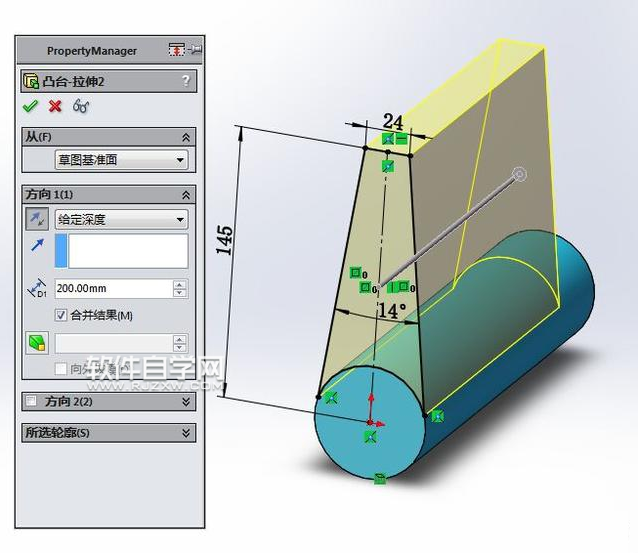

第5步、拉伸凸台, 深度200mm, 反向。

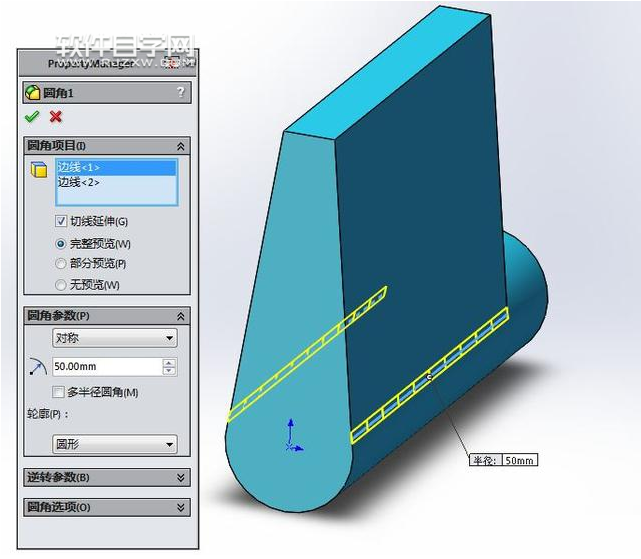

第6步、倒圆角，半径50mm。

以上就是SolidWorks制作对称卡位零件，希望大家喜欢，请继续关注好吧啦网。
