UG9.0快速生成凹模的方法

下面给大家介绍的是UG9.0快速生成凹模的方法，喜欢的朋友可以一起来关注好吧啦网学习UG知识。

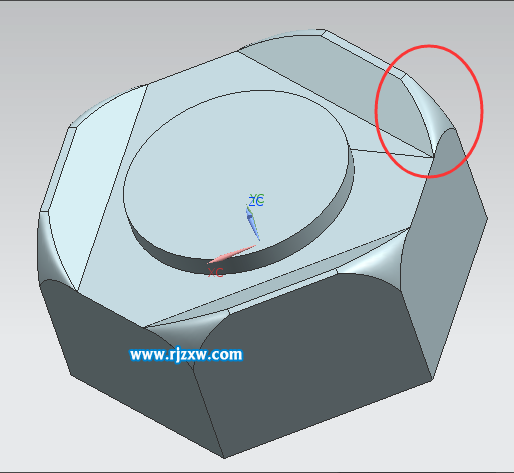

第1步、看看下面零件的效果，较为复杂的曲面结构，直接进行凹模建模此处较难生成哦！

第2步、下面我们来采用布尔运算。首先我们需要进入草图模式，选择零件底面为草绘平面；

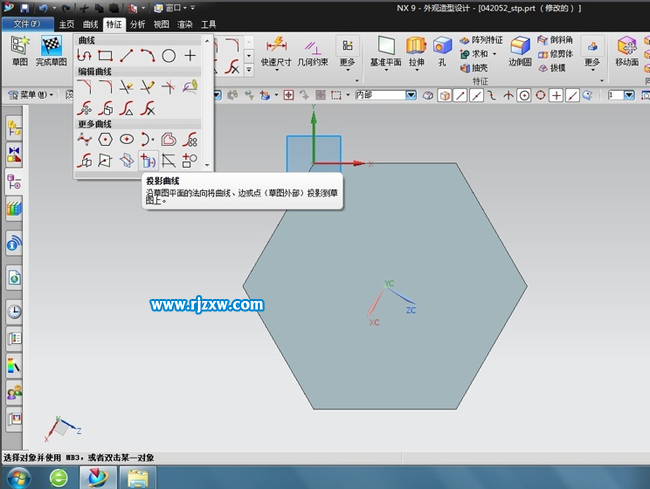

第3步、使用投影曲线的命令，选取六边形的六条边；画出一个正六边形，点击完成草图；

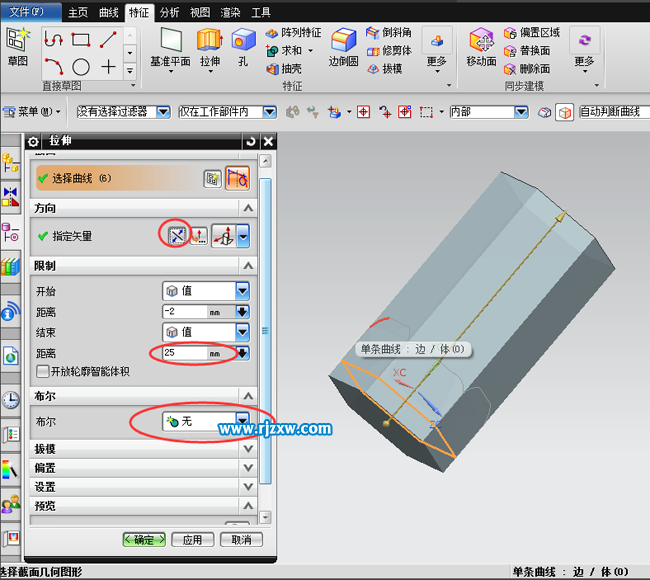

第4步、“拉伸”，此时拉伸的方向需要注意，一定要将零件包在里面，注意布尔运算这一栏填“无”；

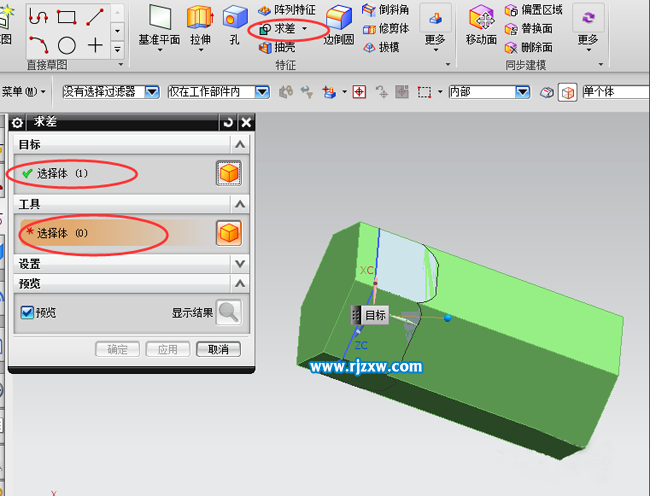

第5步、拉伸完成后，再进行布尔运算，目标为上一步拉伸形成的实体，工具选零件实体；

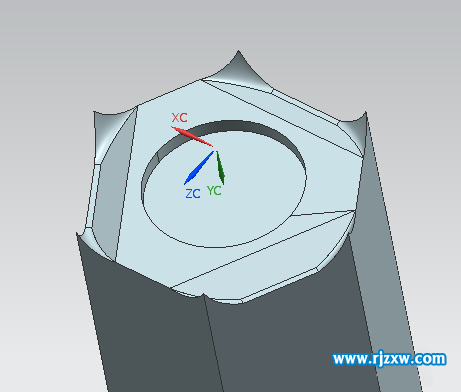

第6步、完成后的模型见下图。

以上就是UG9.0快速生成凹模的方法，希望大家喜欢，请继续关注好吧啦网。
