用SW抽壳与旋转怎么画图

下面给大家分享的是用SW抽壳与旋转怎么画图，就是运用旋转功能、切除拉伸功能，抽壳功能、倒圆角功能给大家画图，希望能通过下面的文章学会这几个功能。

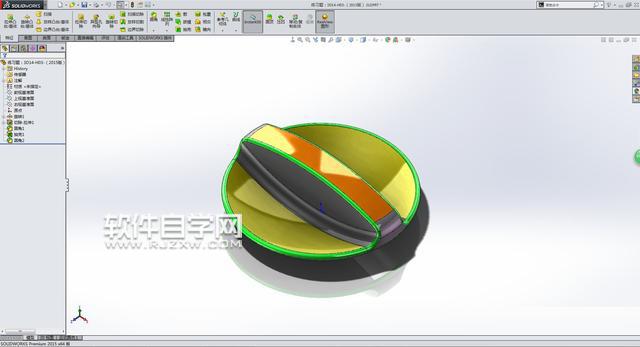

第1步、先看看通过SW抽壳与旋转画好的图。

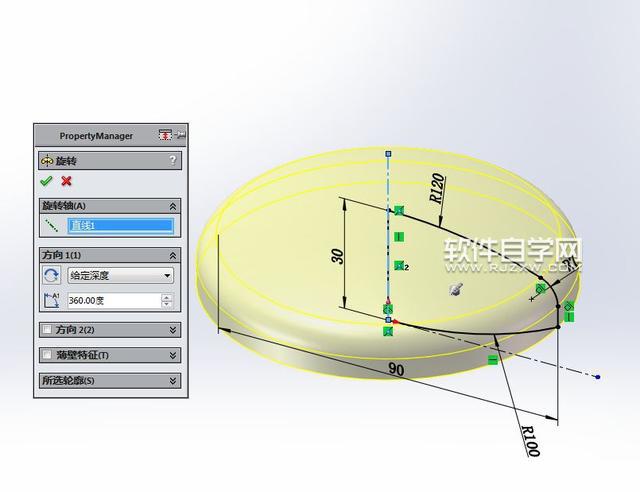

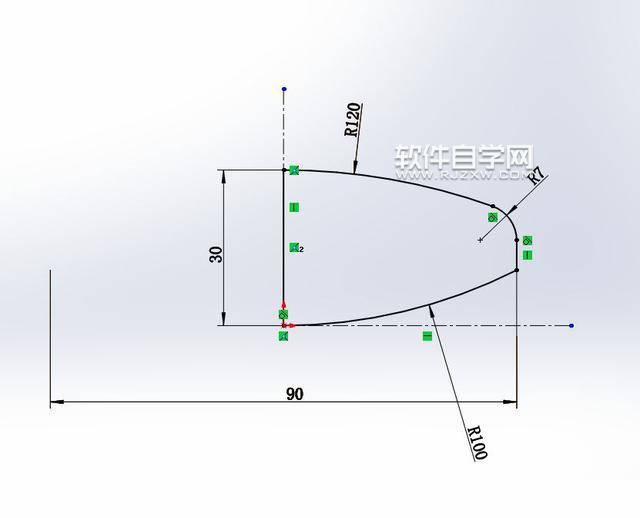

第2步、打开SW软件，进入前视基准面，草绘图形，半径100的圆弧与虚线相切。

第3步、选中对象，进行旋转设置。

第4步、然后进入上视基准面，草绘两个矩形，对称约束。

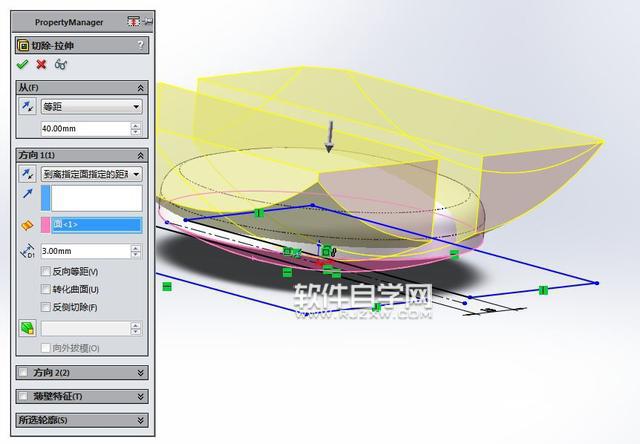

第5步、然后把二个矩形进行拉伸切除，等距40mm，到指定面指定的距离 ，点底部粉色面，距离3mm。

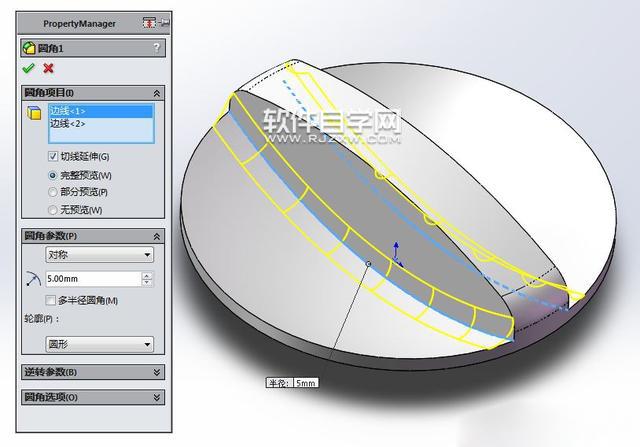

第6步、然后给对象进行圆角，半径5mm。

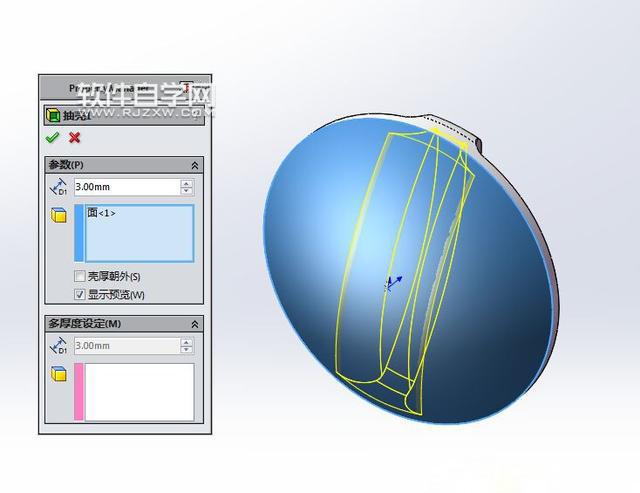

第7步、然后给对象进行抽壳，厚度3mm.

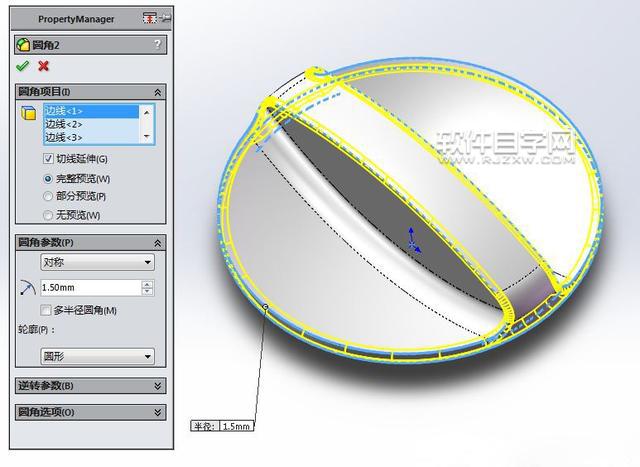

第8步、再一次给对象进行倒圆角，圆角半径1.5mm。

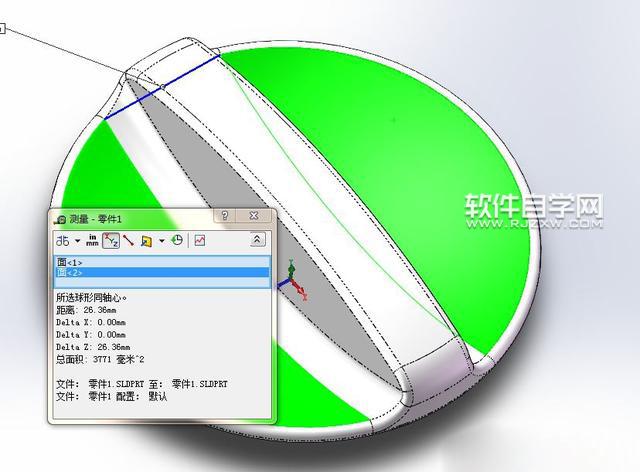

第9步、图形绘好后，测量一下。

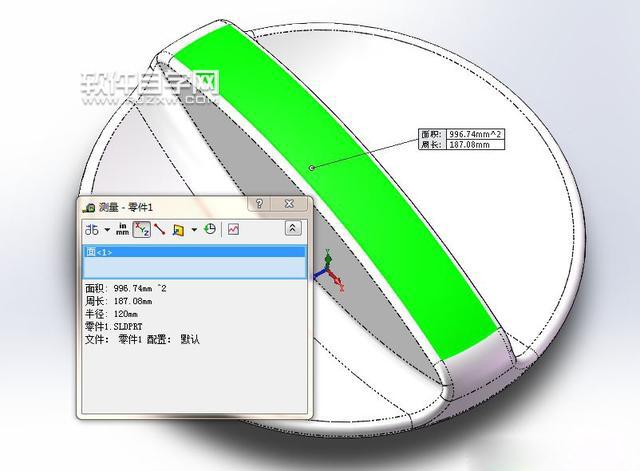

第10步、也可以选择面，测量面的参数。

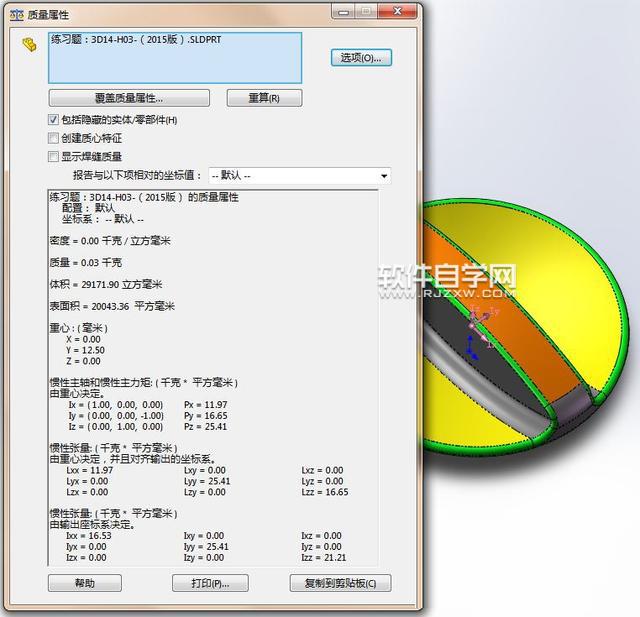

第11步、然可以测量质量属性。
