solidworks怎样直接拉伸面

下面给大家介绍的是solidworks怎样直接拉伸面的方法与步骤，主要是把草图面绘制、或是进行拉伸工具完成，希望能帮助到大家。

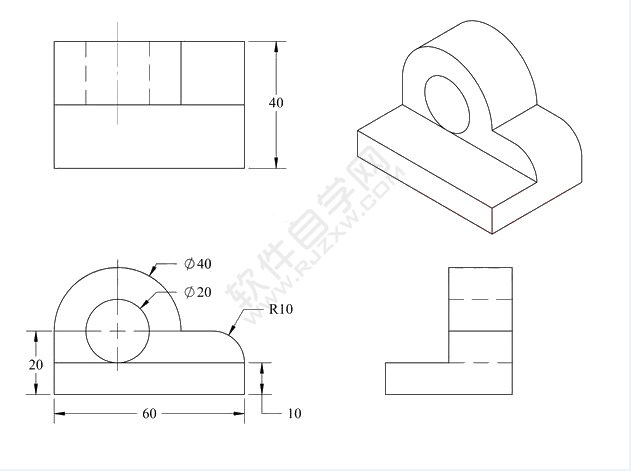

1、看看实体效果图，

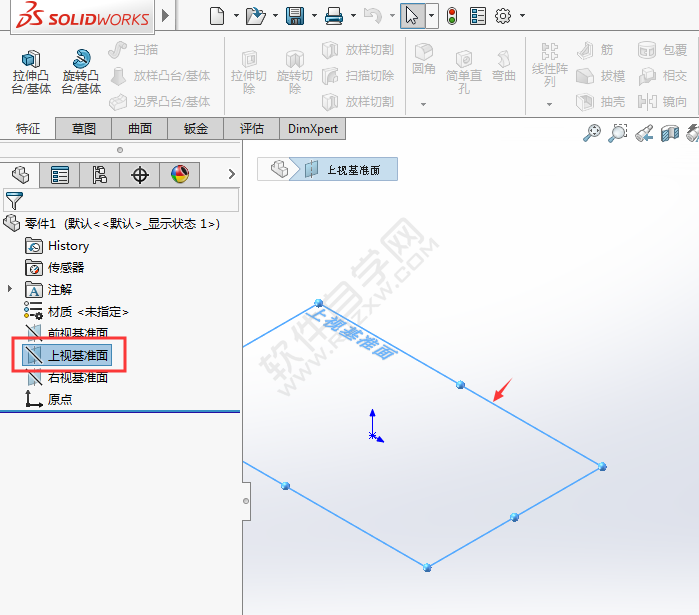

2、点击上视基准面，进入绘制草图。

3、绘制一个60x40mm的矩形出来，效果如下：

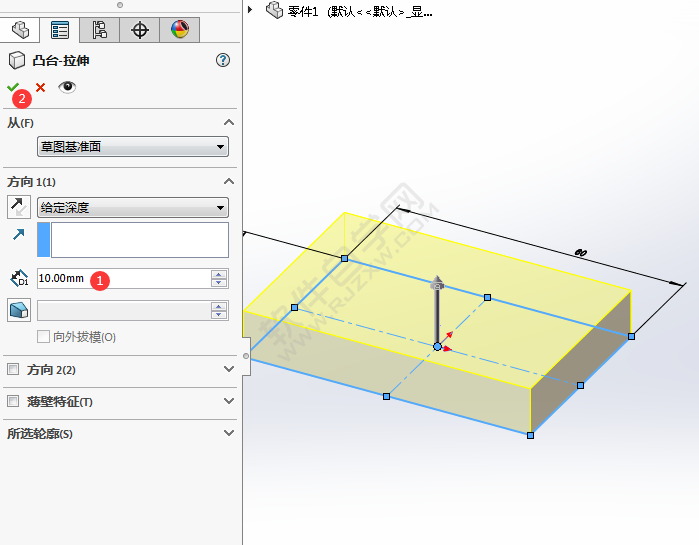

4、退出草图，点击凸台-拉伸设置。设置10mm，点击确定。效果如下：

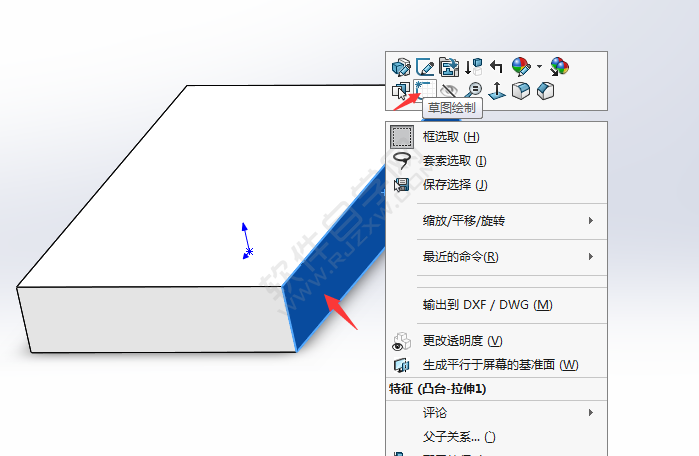

5、然后，选择实体面，右击点击草图绘制。效果如下：

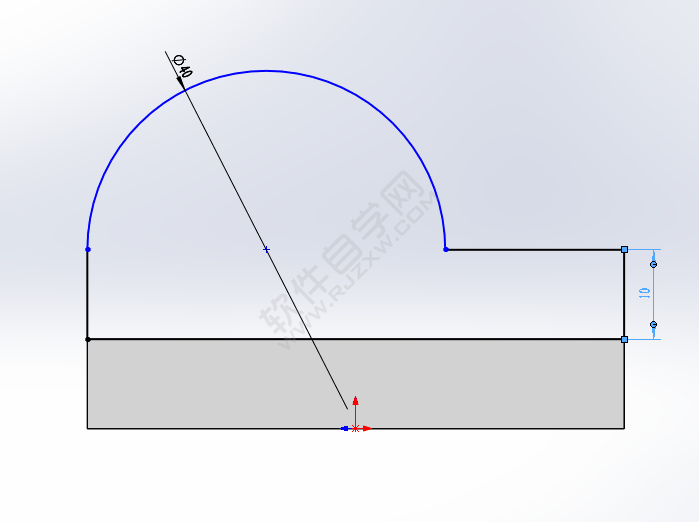

6、进入草图后，绘制下面的草图出来。效果如下：

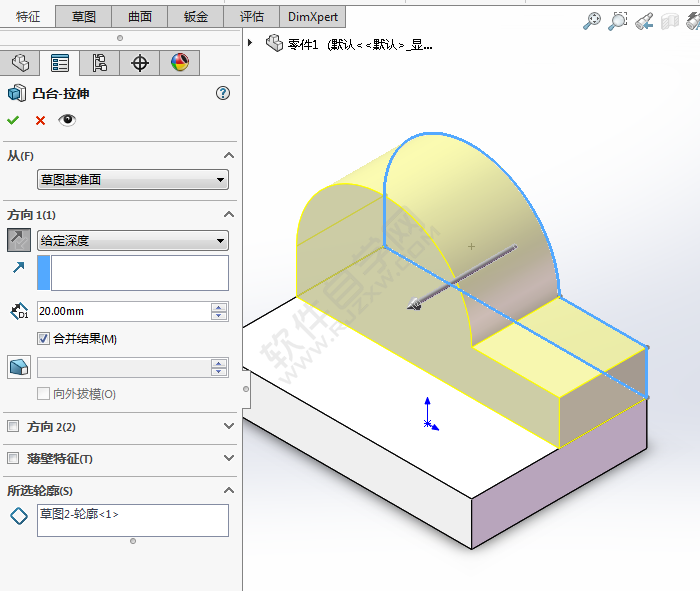

7、退出草图，设置给定深度20mm，然后就完成了拉伸，效果如下：

8、再一次选择实体面，点击草图绘制。进入绘制草图。

9、然后绘制一个直径20mm的小圆，效果如下：

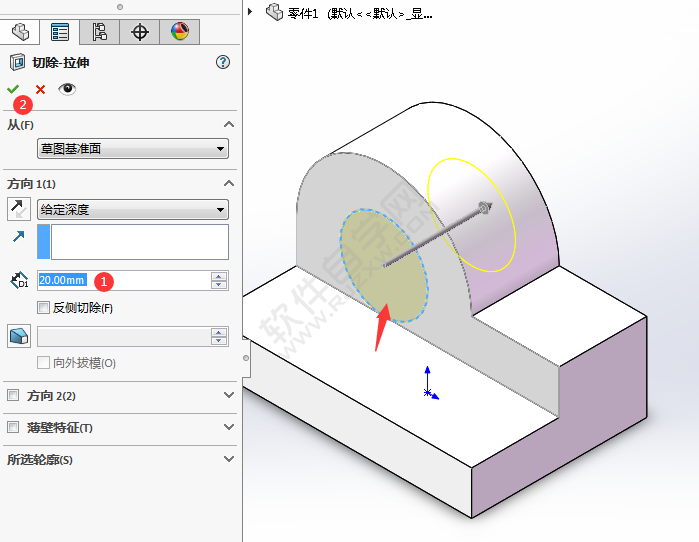

10、点击切除-拉伸，给定深度为20mm，确定后。就可以完成了。

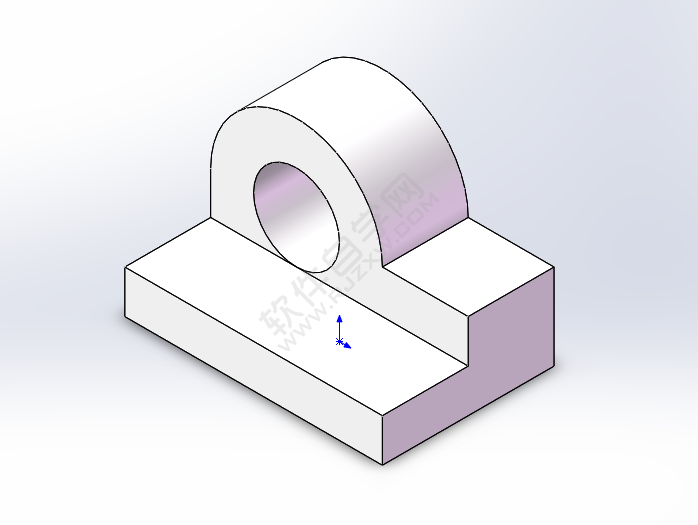

11、这样就完成了直接拉伸面。效果如下：

以上就是solidworks怎样直接拉伸面，希望大家喜欢，请继续关注好吧啦网。
