cad怎么约束对齐标注

在CAD中怎么进行对齐标注约束，有方便修改呢，下面给大家介绍的是cad怎么约束对齐标注的方法与步骤，喜欢的朋友可以一起来关注好吧啦网哦。希望能帮助到大家。

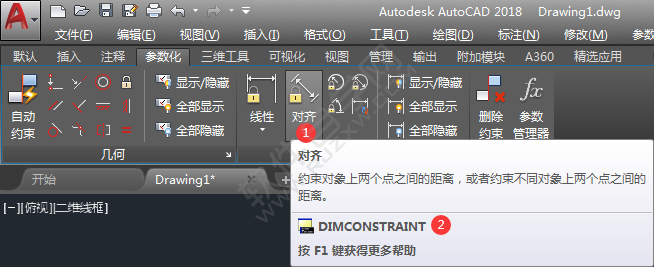

1、在CAD2018中，点击参数化菜单，点击标注约束里面的对齐约束。

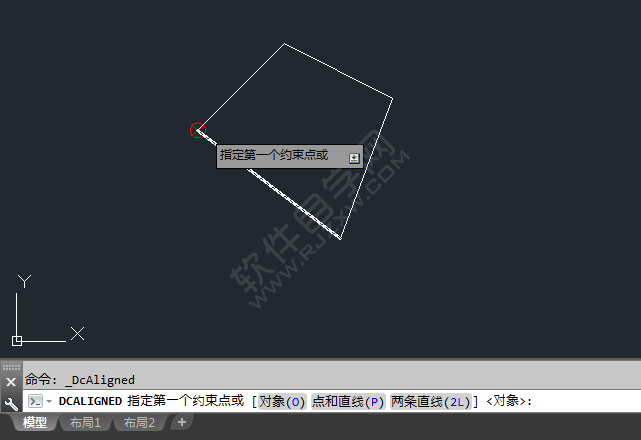

2、选择指定第一个约束点。效果如下：

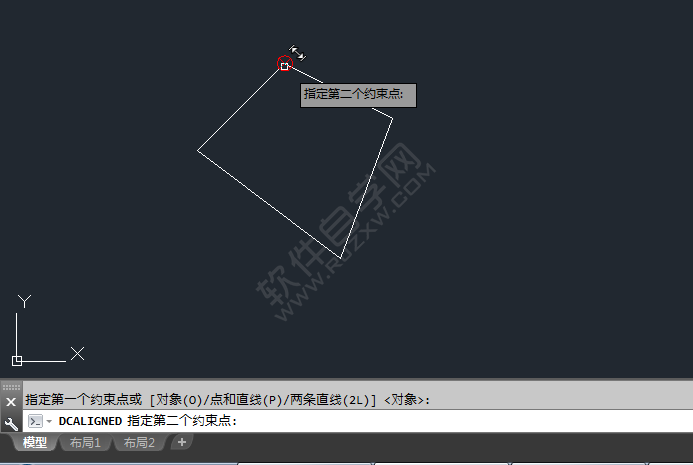

3、选择指定第二个约束点，效果如下：

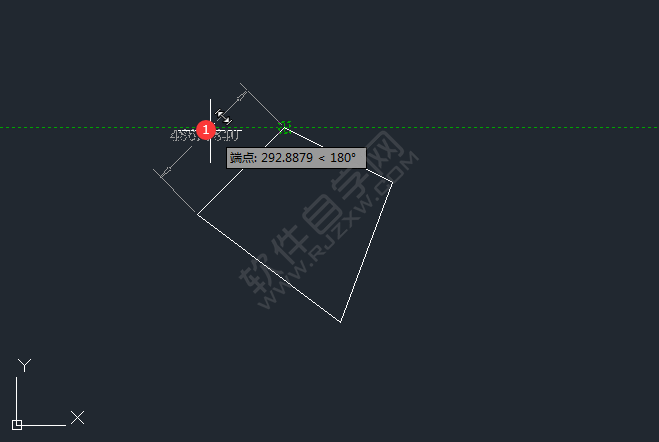

4、然后就可以对齐标注，确定标注的位置。效果如下：

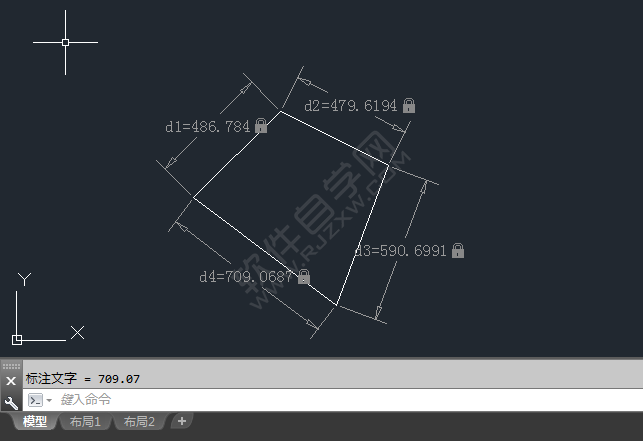

5、这样就标好相关约束的尺寸，效果如下：

以上就是cad怎么约束对齐标注，希望大家喜欢，请继续关注好吧啦网。
