下面给大家介绍的是UG目标体不存在时怎么创建正孔的方法，希望能帮助到大家！

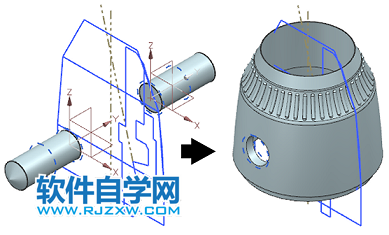

本示例展示如何在创建目标体之前创建正孔。

1.

选择文件选项卡→打开 。

加载一个能够围绕中心轴旋转的草图截面。

2.

选择主页选项卡→特征组→孔 。

3.

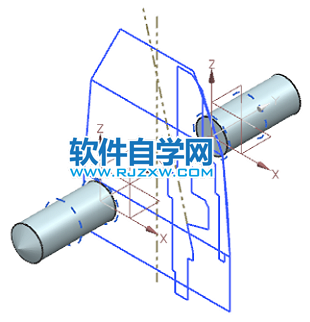

使用基准坐标系原点在草图的两个反面创建两个单独的孔特征，以便使它们定位。

对于每个孔，使用这些参数使其成为正孔：

选择除孔系列以外的任何孔类型。

在方向组中，将孔方向选项设置为沿矢量 ，并为该孔指定方向。

在布尔组中，从布尔列表中选择无。

4.

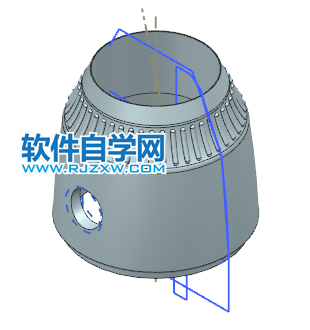

创建一个使两个正孔相交的实体。

在本示例中，实体是通过旋转草图截面并添加圆角和细节特征创建的。

5.

使用孔对话框编辑每个正孔：

在布尔组中，从布尔列表中选择减去 。

当选择体 处于活动状态时，为孔选择作为目标的目标体。

单击确定。

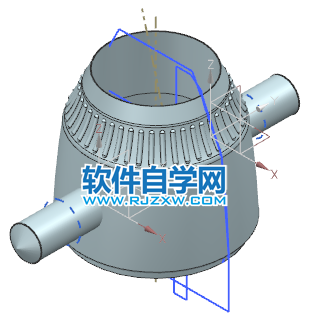

每个正孔的空间体从目标体中减去。
