SolidWorks做一个简单的拉伸、切除练习

下面给大家介绍的是SolidWorks做一个简单的拉伸、切除练习的方法，具体操步骤如下图：

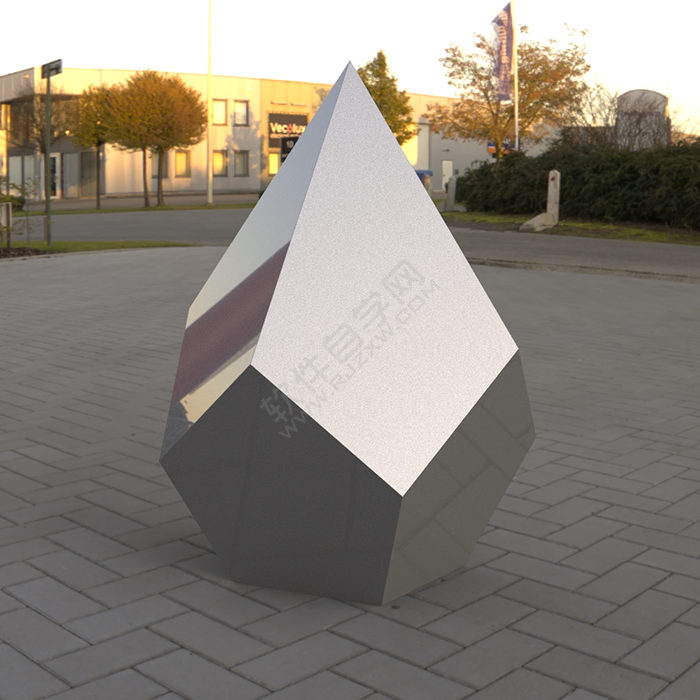

效果图：

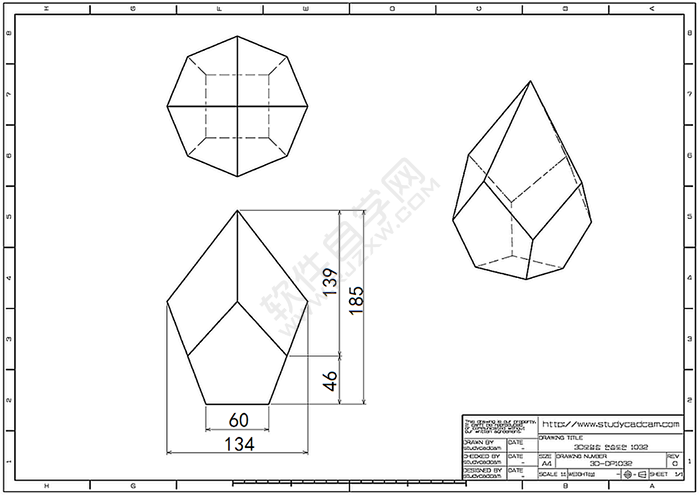

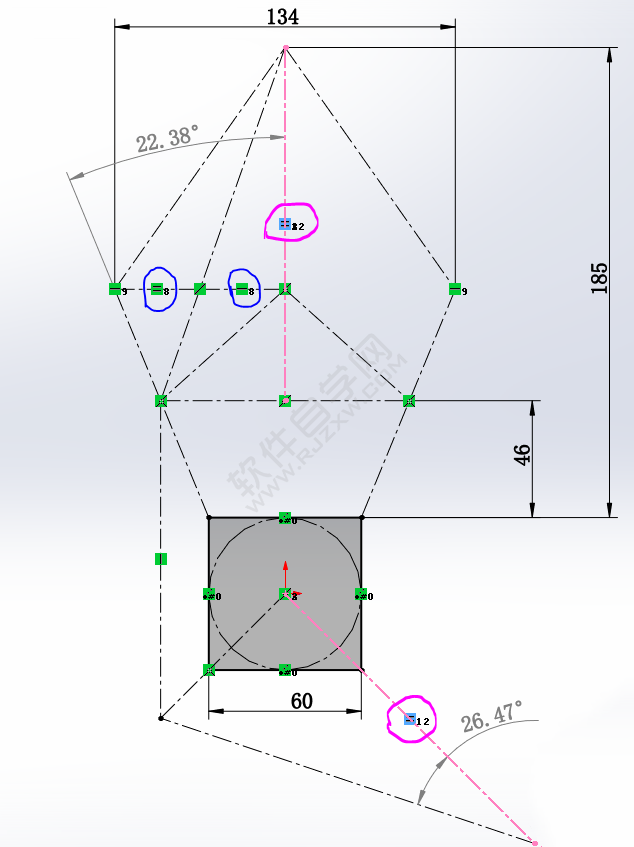

尺寸图：

1、在【上视基准面】画草图如下，相同颜色线段，添加相等几何关系。（标注两个从动尺寸：22.38 和 26.47 这两个尺寸很重要）（底部构造线是个直角三角形，重合到60的端点上）。

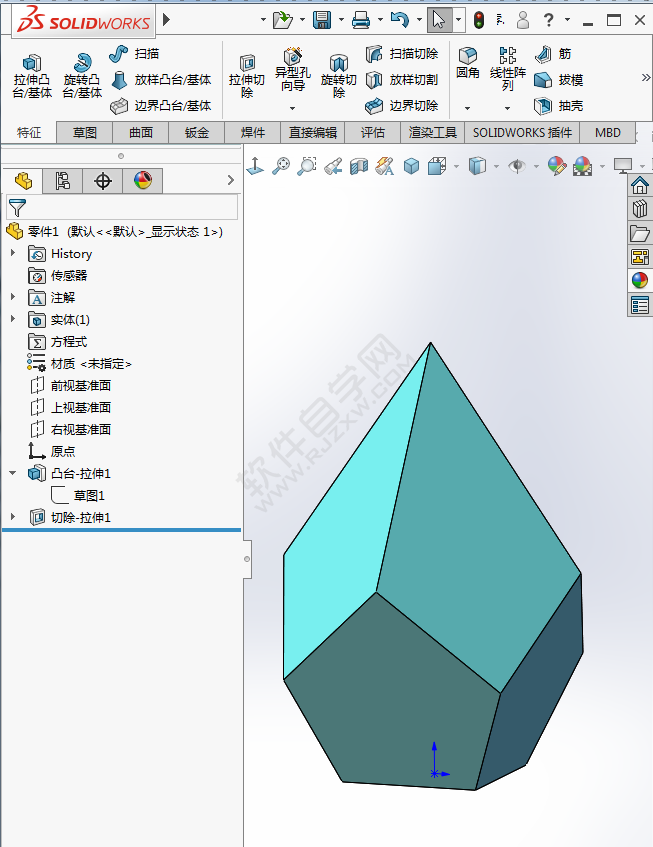

2、【拉伸凸台】给定深度：185 ；拔模——向外拔模：先输入【 = 】，

3、再点击尺寸22.38 （不要直接输入数值）。

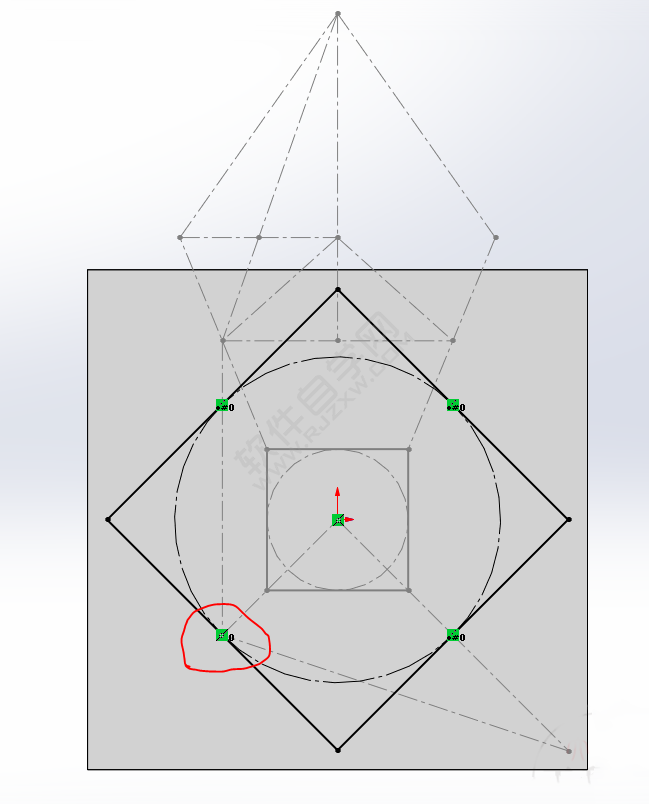

4、在【上视基准面】草绘，用多边形画一个：内切圆四边形 。（重合到三角形的端点）。

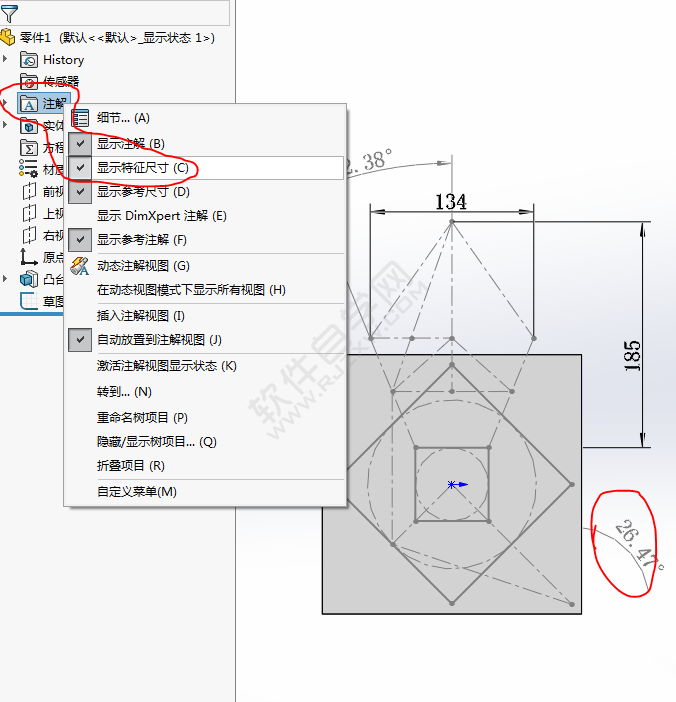

5、在【注解】上右键——显示特征尺寸。

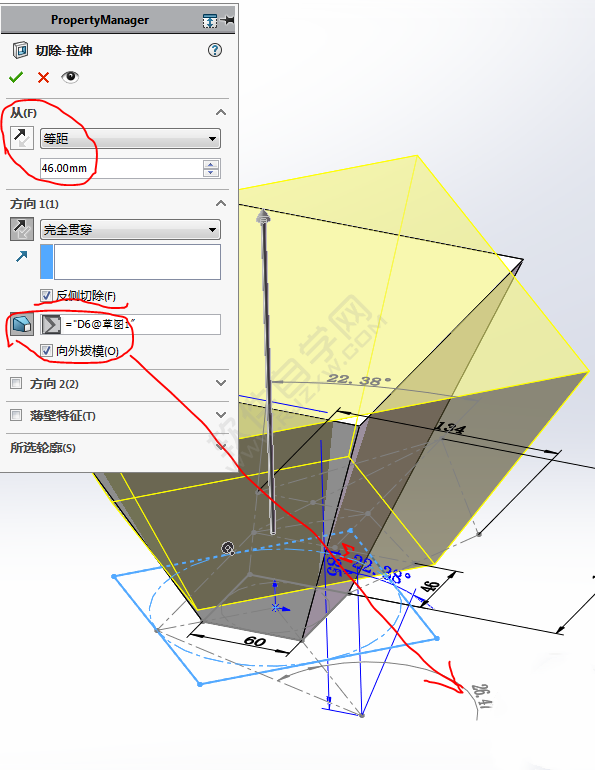

6、【拉伸切除】等距：46 ，完全贯穿——反侧切除 ，拔模——向外拔模：先输入【 = 】，再点击尺寸26.47 （同样不能直接输入数值）。

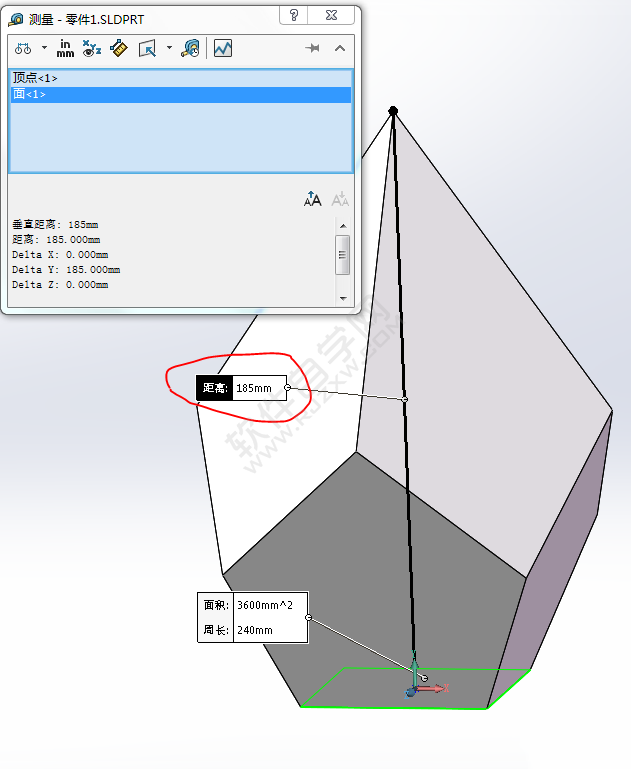

7、测量一下定点到底面的距离：185 ，正确。

8、测量端点到底面距离：46 ，正确。

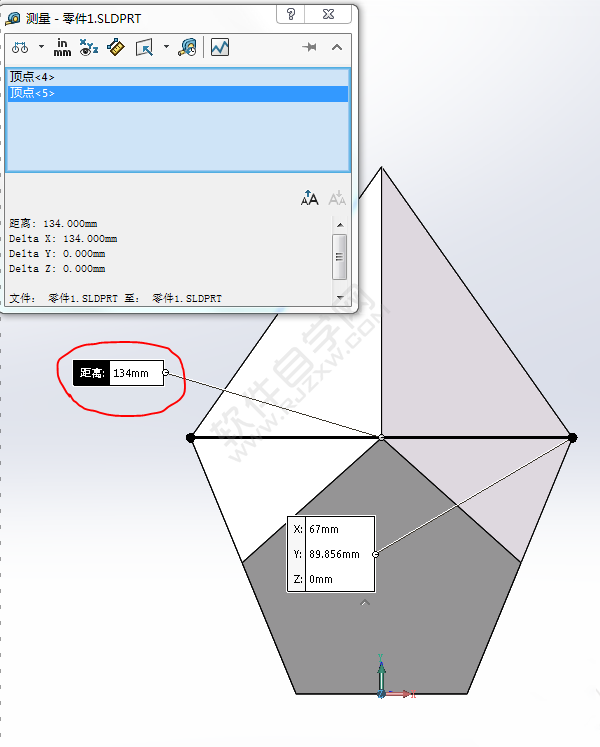

9、测量左右两个端点距离：134 ，正确 。

10、完成。
