solidworks绘制相关约束的草图方法

下面给大家介绍的是solidworks绘制相关约束的草图方法，具体画法操作步骤如下：

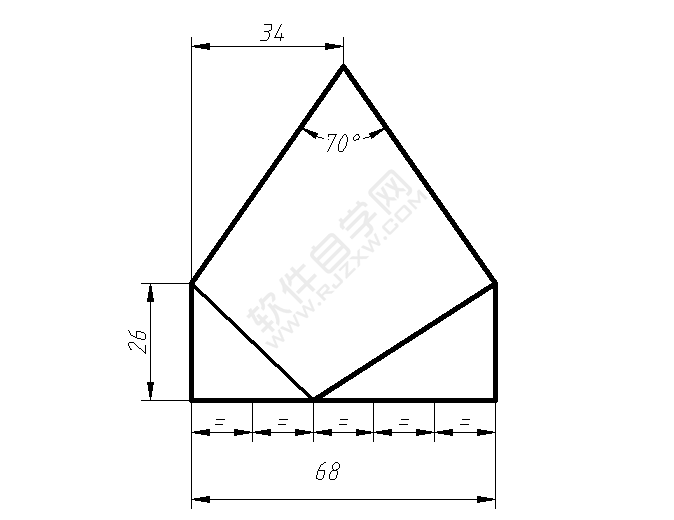

1、打开SW草图练习。

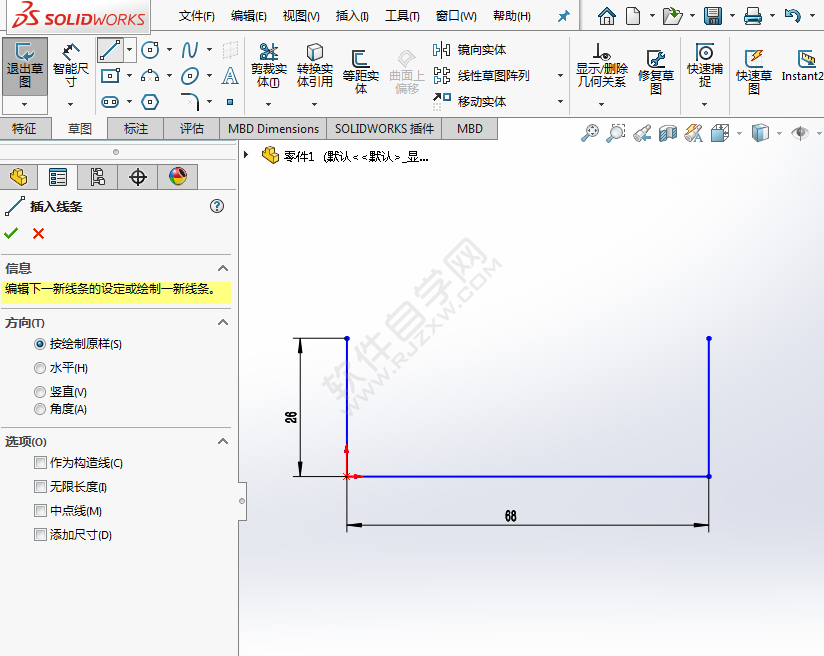

2、使用直线工具，绘制下图三条直线出来，分别68与26的直线。

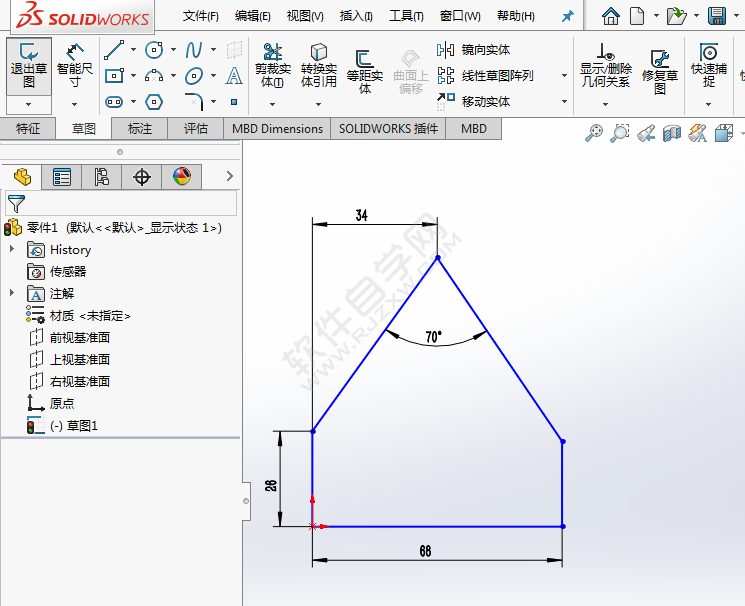

3、再随便绘制二条直线，进行尺寸标注为34与70度。效果如下：

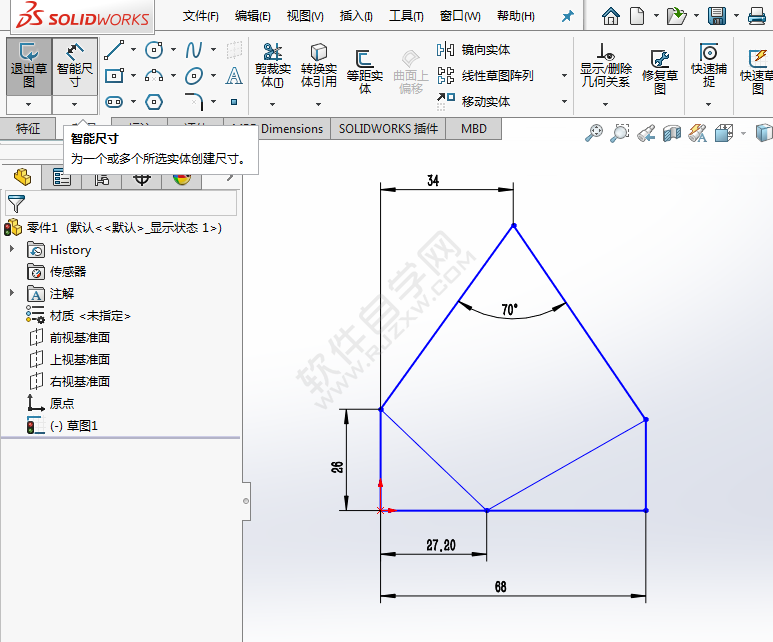

4、然后绘制下面二条斜线，分别标出27.2元，效果如下：

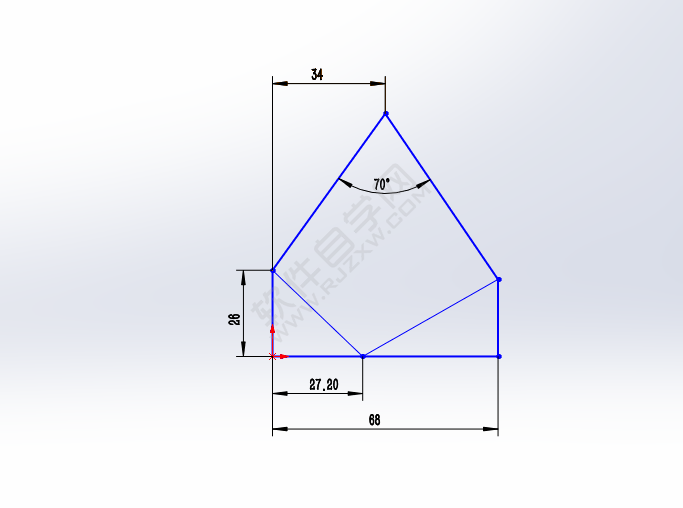

5、这样就完成了草图的绘制。

以上就是solidworks绘制相关约束的草图方法，希望大家喜欢，请继续关注好吧啦网。
