浅谈Spring Session工作原理

目录1、引入背景2、使用方法3、工作流程4、缓存机制5、事件订阅6、总结1、引入背景

HTTP协议本身是无状态的，为了保存会话信息，浏览器Cookie通过SessionID标识会话请求，服务器以SessionID为key来存储会话信息。在单实例应用中，可以考虑应用进程自身存储，随着应用体量的增长，需要横向扩容，多实例session共享问题随之而来。

应用部署在Tomcat时，session是由Tomcat内存维护，如果应用部署多个实例，session就不能共享。Spring Session就是解决为了解决分布式场景中的session共享问题。

2、使用方法

Spring Session支持存储在Hazelcast 、Redis、MongoDB、关系型数据库，本文主要讨论session存储在Redis。

web.xml配置：

<!-- spring session --> <filter> <filter-name>springSessionRepositoryFilter</filter-name> <filter-class>org.springframework.web.filter.DelegatingFilterProxy</filter-class> </filter> <filter-mapping> <filter-name>springSessionRepositoryFilter</filter-name> <url-pattern>/*</url-pattern> </filter-mapping>

Spring 主要配置：

<!--创建了一个RedisConnectionFactory，它将Spring会话连接到Redis服务器--> <bean class='org.springframework.data.redis.connection.jedis.JedisConnectionFactory'><!--配置Redis连接池 ，可以不配置，使用默认就行！-->p:poolConfig-ref='jedisPoolConfig' </bean> <!--创建一个Spring Bean的名称springSessionRepositoryFilter实现过滤器--> <bean class='org.springframework.session.data.redis.config.annotation.web.http.RedisHttpSessionConfiguration'><!--默认session时效30分钟--><property name='maxInactiveIntervalInSeconds' value='60' /> </bean>3、工作流程

Tomcat web.xml解析步骤：

contextInitialized(ServletContextEvent arg0); // Listenerinit(FilterConfig filterConfig); // Filterinit(ServletConfig config); // Servlet

初始化顺序：Listener > Filter > Servlet。

1) 通过 Tomcat 的 listener 把SessionRepositoryFilter加载到Spring容器中。

上一小节Spring配置文件里面声明了RedisHttpSessionConfiguration，正是在其父类SpringHttpSessionConfiguration中生成了SessionRepositoryFilter：

@Beanpublic <S extends ExpiringSession> SessionRepositoryFilter<? extends ExpiringSession> springSessionRepositoryFilter(SessionRepository<S> sessionRepository) { ...... return sessionRepositoryFilter;}

RedisHttpSessionConfiguration类继承关系

2) filter初始化

web.xml里面配置的filter是DelegatingFilterProxy。

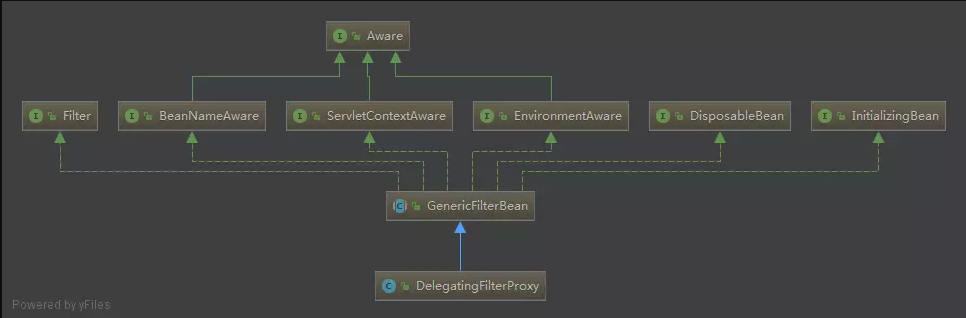

DelegatingFilterProxy类继承关系

DelegatingFilterProxy初始化入口在其父类GenericFilterBean中：

public final void init(FilterConfig filterConfig) throws ServletException {......// Let subclasses do whatever initialization they like.initFilterBean();...... }

DelegatingFilterProxy去Spring容器取第1步初始化好的springSessionRepositoryFilter：

protected void initFilterBean() throws ServletException {synchronized (this.delegateMonitor) { if (this.delegate == null) {// If no target bean name specified, use filter name.if (this.targetBeanName == null) { //targetBeanName 为springSessionRepositoryFilter this.targetBeanName = getFilterName();}WebApplicationContext wac = findWebApplicationContext();if (wac != null) { this.delegate = initDelegate(wac);} }} }

至此 sessionRepositoryFilter 初始化完成，DelegatingFilterProxy 实际代理了SessionRepositoryFilter。

SessionRepositoryFilter 工作核心流程：

protected void doFilterInternal(HttpServletRequest request, HttpServletResponse response, FilterChain filterChain) throws ServletException, IOException { request.setAttribute(SESSION_REPOSITORY_ATTR, this.sessionRepository); //包装了HttpServletRequest，覆写了HttpServletRequest中 getSession(boolean create)方法 SessionRepositoryRequestWrapper wrappedRequest = new SessionRepositoryRequestWrapper( request, response, this.servletContext); ...... try { filterChain.doFilter(strategyRequest, strategyResponse); } finally { //保证session持久化 wrappedRequest.commitSession(); } }4、缓存机制

每一个session，Redis实际缓存的数据如下：

spring:session:sessions:1b8b2340-da25-4ca6-864c-4af28f033327spring:session:sessions:expires:1b8b2340-da25-4ca6-864c-4af28f033327spring:session:expirations:1557389100000

spring:session:sessions为hash结构，存储Spring Session的主要内容：

hgetall spring:session:sessions:1b8b2340-da25-4ca6-864c-4af28f033327

 1) 'creationTime'

 2) 'xacxedx00x05srx00x0ejava.lang.Long;x8bxe4x90xccx8f#xdfx02x00x01Jx00x05valuexrx00x10java.lang.Numberx86xacx95x1dx0bx94xe0x8bx02x00x00xpx00x00x01jx9bx83x9dxfd'

 3) 'maxInactiveInterval'

 4) 'xacxedx00x05srx00x11java.lang.Integerx12xe2xa0xa4xf7x81x878x02x00x01Ix00x05valuexrx00x10java.lang.Numberx86xacx95x1dx0bx94xe0x8bx02x00x00xpx00x00ab'

 5) 'lastAccessedTime'

 6) 'xacxedx00x05srx00x0ejava.lang.Long;x8bxe4x90xccx8f#xdfx02x00x01Jx00x05valuexrx00x10java.lang.Numberx86xacx95x1dx0bx94xe0x8bx02x00x00xpx00x00x01jx9bx83x9dxfd'

spring:session:sessions:expires 为 string 结构，存储一个空值。

spring:session:expirations为set结构，存储1557389100000 时间点过期的spring:session:sessions:expires键值：

smembers spring:session:expirations:1557389100000

1) 'xacxedx00x05tx00,expires:1b8b2340-da25-4ca6-864c-4af28f033327'

RedisSessionExpirationPolicy，三个键值生成流程：

public void onExpirationUpdated(Long originalExpirationTimeInMilli, ExpiringSession session) {String keyToExpire = 'expires:' + session.getId();long toExpire = roundUpToNextMinute(expiresInMillis(session));......//把spring:session:sessions:expires加入到spring:session:expirations开头的key里面String expireKey = getExpirationKey(toExpire);BoundSetOperations<Object, Object> expireOperations = this.redis.boundSetOps(expireKey);expireOperations.add(keyToExpire); long fiveMinutesAfterExpires = sessionExpireInSeconds+ TimeUnit.MINUTES.toSeconds(5);//spring:session:expirations开头的key过期时间为xml配置的时间后五分钟expireOperations.expire(fiveMinutesAfterExpires, TimeUnit.SECONDS);if (sessionExpireInSeconds == 0) { this.redis.delete(sessionKey);}else { //spring:session:sessions:expires开头的key过期时间为xml配置的时间 this.redis.boundValueOps(sessionKey).append(''); this.redis.boundValueOps(sessionKey).expire(sessionExpireInSeconds, TimeUnit.SECONDS);}//spring:session:sessions开头的key过期时间为xml配置的时间后五分钟this.redis.boundHashOps(getSessionKey(session.getId())).expire(fiveMinutesAfterExpires, TimeUnit.SECONDS); }

Redis过期键有三种删除策略，分别是定时删除，惰性删除，定期删除。

定时删除：通过维护一个定时器，过期马上删除，是最有效的，但是也是最浪费cpu时间的。 惰性删除：程序在取出键时才判断它是否过期，过期才删除，这个方法对cpu时间友好，对内存不友好。 定期删除：每隔一定时间执行一次删除过期键的操作，并限制每次删除操作的执行时长和频率，是一种折中。

Redis采用了惰性删除和定期删除的策略。由此可见依赖 Redis 的过期策略实时删除过期key是不可靠的。

另外一方面，业务可能会在Spring Session过期后做业务逻辑处理，同时需要session里面的信息，如果只有一个 spring:session:sessions键值，那么Redis删除就删除了，业务没法获取session信息。

spring:session:expirations键中存储了spring:session:sessions:expires键，而spring:session:sessions:expires键过期五分钟早于spring:session:expirations键和spring:session:sessions键（实际Spring Session对于过期事件处理订阅的spring:session:sessions:expires键，下一节会具体讲），这样在订阅到过期事件时还能获取spring:session:sessions键值。

如果通过Redis本身清理机制未及时清除spring:session:sessions:expires，可以通过Spring Session提供的定时任务兜底，保证spring:session:sessions:expires清除。

RedisSessionExpirationPolicy，session清理定时任务

public void cleanExpiredSessions() {long now = System.currentTimeMillis();long prevMin = roundDownMinute(now);......//获取到spring:session:expirations键String expirationKey = getExpirationKey(prevMin);// 取出当前这一分钟应当过期的 sessionSet<Object> sessionsToExpire = this.redis.boundSetOps(expirationKey).members();// 注意：这里删除的是spring:session:expirations键，不是删除 session 本身！this.redis.delete(expirationKey);for (Object session : sessionsToExpire) { String sessionKey = getSessionKey((String) session); //遍历一下spring:session:sessions:expires键 touch(sessionKey);} } /** * By trying to access the session we only trigger a deletion if it the TTL is * expired. This is done to handle * https://github.com/spring-projects/spring-session/issues/93 * * @param key the key */ private void touch(String key) {//并不是直接删除 key，而只是访问 key，通过惰性删除确保spring:session:sessions:expires键实时删除，// 同时也保证多线程并发续签的场景下，key移动到不同spring:session:expirations键里面时，//以spring:session:sessions:expires键实际ttl时间为准this.redis.hasKey(key); }5、事件订阅

ConfigureNotifyKeyspaceEventsAction，开启键空间通知：

public void configure(RedisConnection connection) { String notifyOptions = getNotifyOptions(connection); String customizedNotifyOptions = notifyOptions; if (!customizedNotifyOptions.contains('E')) { customizedNotifyOptions += 'E'; } boolean A = customizedNotifyOptions.contains('A'); if (!(A || customizedNotifyOptions.contains('g'))) { customizedNotifyOptions += 'g'; } if (!(A || customizedNotifyOptions.contains('x'))) { customizedNotifyOptions += 'x'; } if (!notifyOptions.equals(customizedNotifyOptions)) { connection.setConfig(CONFIG_NOTIFY_KEYSPACE_EVENTS, customizedNotifyOptions); } }

RedisHttpSessionConfiguration，注册监听事件：

@Bean public RedisMessageListenerContainer redisMessageListenerContainer( RedisConnectionFactory connectionFactory, RedisOperationsSessionRepository messageListener) { ...... //psubscribe del和expired事件 container.addMessageListener(messageListener, Arrays.asList(new PatternTopic('__keyevent@*:del'), new PatternTopic('__keyevent@*:expired'))); //psubscribe created事件 container.addMessageListener(messageListener, Arrays.asList(new PatternTopic( messageListener.getSessionCreatedChannelPrefix() + '*'))); return container; }

RedisOperationsSessionRepository，事件处理：

public void onMessage(Message message, byte[] pattern) { ...... if (channel.startsWith(getSessionCreatedChannelPrefix())) { ... //处理spring:session created事件 handleCreated(loaded, channel); return; } //非spring:session:sessions:expires事件不做处理 String body = new String(messageBody); if (!body.startsWith(getExpiredKeyPrefix())) { return; } boolean isDeleted = channel.endsWith(':del'); if (isDeleted || channel.endsWith(':expired')) { ...... if (isDeleted) { //处理spring:session:sessions:expires del事件 handleDeleted(sessionId, session); } else { //处理spring:session:sessions:expires expired事件 handleExpired(sessionId, session); } ...... return; } }

事件订阅样例：

@Componentpublic class SessionExpiredListener implements ApplicationListener<SessionExpiredEvent> { @Override public void onApplicationEvent(SessionExpiredEvent event) {...... }}6、总结

Spring Session给我们提供了很好的分布式环境下资源共享问题解决思路，其基于Servlet 规范实现，业务使用时只需要简单配置就可以实现session共享，做到与业务低耦合，这都是以后我们项目开发中可以借签的设计理念。
