关于在IDEA中SpringBoot项目中activiti工作流的使用详解

记录一下工作流的在Springboot中的使用,，顺便写个demo，概念，什么东西的我就不解释了，如有问题欢迎各位大佬指导一下。

1.创建springboot项目后导入依赖

<dependency> <groupId>org.activiti</groupId> <artifactId>activiti-spring-boot-starter-basic</artifactId> <version>6.0.0</version> </dependency>

添加配置之后再springboot启动类后面加上一行代码否则启动时会报错

@SpringBootApplication(exclude = SecurityAutoConfiguration.class)

添加数据源以及activiti的配置

spring: activiti: database-schema-update: drop?create //默认为false,activiti在启动的时候会对比数据库中的表中保存的版本，如果不一样会抛出异常 // true activiti会对数据库中的表进行更新操作，如果表不存在，则自动创建 // create_drop 在activiti启动的时候创建表，关闭时删除表，必须手动关闭 // drop-create 在启动的时候先删除表后再创建新的表 check-process-definitions: false datasource: driver-class-name: com.mysql.cj.jdbc.Driver url: jdbc:mysql://localhost:3306/test?useUnicode=true&characterEncoding=utf8&useSSL=false&serverTimezone=UTC username: root password: root

2.初始化activiti表

这里一共有3种方式去创建

第一种

@Test public void initTables() { //创建数据源// DriverManagerDataSource dataSource=new DriverManagerDataSource();// dataSource.setDriverClassName('com.mysql.jdbc.Driver');// dataSource.setUrl('jdbc:mysql://127.0.0.1:3306/test');// dataSource.setUsername('root');// dataSource.setPassword('root'); // 创建流程引擎的配置 ProcessEngineConfiguration configuration = ProcessEngineConfiguration.createStandaloneProcessEngineConfiguration(); configuration.setJdbcDriver('com.mysql.cj.jdbc.Driver'); configuration.setJdbcUrl('jdbc:mysql://localhost:3306/test?useUnicode=true&nullCatalogMeansCurrent=true&characterEncoding=utf8&useSSL=false&serverTimezone=UTC'); configuration.setJdbcUsername('root'); configuration.setJdbcPassword('root');//configuration.setDataSource(dataSource); /** * ProcessEngineConfiguration.DB_SCHEMA_UPDATE_FALSE 如果数据库里面没有activit的表，也不会创建 * ProcessEngineConfiguration.DB_SCHEMA_UPDATE_CREATE_DROP 创建表，使用完之后删除 * ProcessEngineConfiguration.DB_SCHEMA_UPDATE_TRUE 如果数据库里面没有表，就创建 * * dorp-create 代表如果数据库里面有表，那么先删除再创建 * */ //配置表的初始化的方式 configuration.setDatabaseSchemaUpdate(ProcessEngineConfiguration.DB_SCHEMA_UPDATE_TRUE); //得到流程引擎 ProcessEngine processEngine=configuration.buildProcessEngine(); System.out.println(processEngine); }

第二种配置activiti.cfg.xml

<?xml version='1.0' encoding='UTF-8'?><beans xmlns='http://www.springframework.org/schema/beans' xmlns:context='http://www.springframework.org/schema/context' xmlns:tx='http://www.springframework.org/schema/tx' xmlns:aop='http://www.springframework.org/schema/aop' xmlns:xsi='http://www.w3.org/2001/XMLSchema-instance' xsi:schemaLocation='http://www.springframework.org/schema/beanshttp://www.springframework.org/schema/beans/spring-beans.xsdhttp://www.springframework.org/schema/contexthttp://www.springframework.org/schema/context/spring-context.xsdhttp://www.springframework.org/schema/txhttp://www.springframework.org/schema/tx/spring-tx.xsdhttp://www.springframework.org/schema/aophttp://www.springframework.org/schema/aop/spring-aop.xsd'> <bean class='org.activiti.engine.impl.cfg.StandaloneProcessEngineConfiguration'> <property name='jdbcDriver' value='com.mysql.cj.jdbc.Driver'></property> <property name='jdbcUrl' value='jdbc:mysql://localhost:3306/test?useUnicode=true%26nullCatalogMeansCurrent=true%26characterEncoding=utf8%26useSSL=false%26serverTimezone=UTC'></property> <property name='jdbcUsername' value='root'></property> <property name='jdbcPassword' value='root'></property> <!-- flase： 默认值。activiti在启动时，会对比数据库表中保存的版本，如果没有表或者版本不匹配，将抛出异常。 true： activiti会对数据库中所有表进行更新操作。如果表不存在，则自动创建。 create_drop： 在activiti启动时创建表，在关闭时删除表（必须手动关闭引擎，才能删除表）。 drop-create： 在activiti启动时删除原来的旧表，然后在创建新表（不需要手动关闭引擎）。 --> <property name='databaseSchemaUpdate' value='drop-create'></property> </bean></beans>

然后写一个测试类

@Testpublic void intiTables2() {ProcessEngineConfiguration configuration = ProcessEngineConfiguration.createProcessEngineConfigurationFromResource('activiti.cfg.xml');// 得到流程引擎ProcessEngine processEngine = configuration.buildProcessEngine();System.out.println(processEngine);}

第三种方法

@Test public void intiTables3() { //必须创建activiti.cfg.xml 并配置好数据库的信息 ProcessEngine processEngine= ProcessEngines.getDefaultProcessEngine(); System.out.println(processEngine); }

3.打开数据库查看

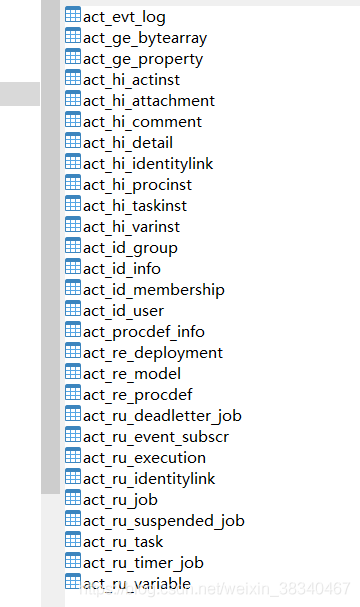

我们打开数据库查看数据库，会发现activiti已自动帮我们创建了28张表（有的好像也只有24张表，有兴趣的可以研究一下）

这里为大家解释一下各张表的含义：Activiti的后台是有数据库的支持，所有的表都以ACT_开头。 第二部分是表示表的用途的两个字母标识。

ACT_RE_*: ’RE’表示repository。 这个前缀的表包含了流程定义和流程静态资源 （图片，规则，等等）。

ACT_RU_*: ’RU’表示runtime。 这些运行时的表，包含流程实例，任务，变量，异步任务，等运行中的数据。 Activiti只在流程实例执行过程中保存这些数据， 在流程结束时就会删除这些记录。 这样运行时表可以一直很小速度很快。

ACT_ID_*: ’ID’表示identity。 这些表包含身份信息，比如用户，组等等。

ACT_HI_*: ’HI’表示history。 这些表包含历史数据，比如历史流程实例， 变量，任务等等。

ACT_GE_*: 通用数据， 用于不同场景下，如存放资源文件。

#RepositoryServiceSelect * from act_ge_bytearray; 二进制文件夹表Select * from act_re_deployment; 流程部署表Select * from act_re_procdef; 流程定义表Select * from act_ge_property; 属性数据表存储整个流程引擎级别的数据,初始化表结构时，会默认插入三条记录#RuntimeService TaskService 运行时数据库表Select * from act_ru_excution; 流程启动一次只要没有执行完就会有一条数据Select * from act_ru_task; 可能有多条数据Select * from act_ru_variable; 记录流程运行时的流程变量Select * from act_ru_identitylink; 存放流程办理人的信息#HistoryService 历史数据库表Select * from act_hi_procinst; 历史流程实例Select * from act_hi_taskinst; 历史任务实例Select * from act_hi_actinst; 历史节点表Select * from act_hi_attachment; 历史附件表Select * from act_hicomment; 历史意见表Select * from act_hi_identitylink; 历史流程人员表Select * from act_hi_detail; 历史详情表提供历史变量查询Select * from act_hi_procinst; 历史流程实例表Select * from act_hi_taskinst; 历史任务实例表Select * from act_hi_varinst; 历史变量表#IdentityService 这四张表尽量使用自己的一套，难以满足需求Select * from act_id_group; 用户组信息表Select * from act_id_info; 用户拓展信息表Select * from act_id_menbership; 用户与用户组对应表Select * from act_id_user; 用户信息表

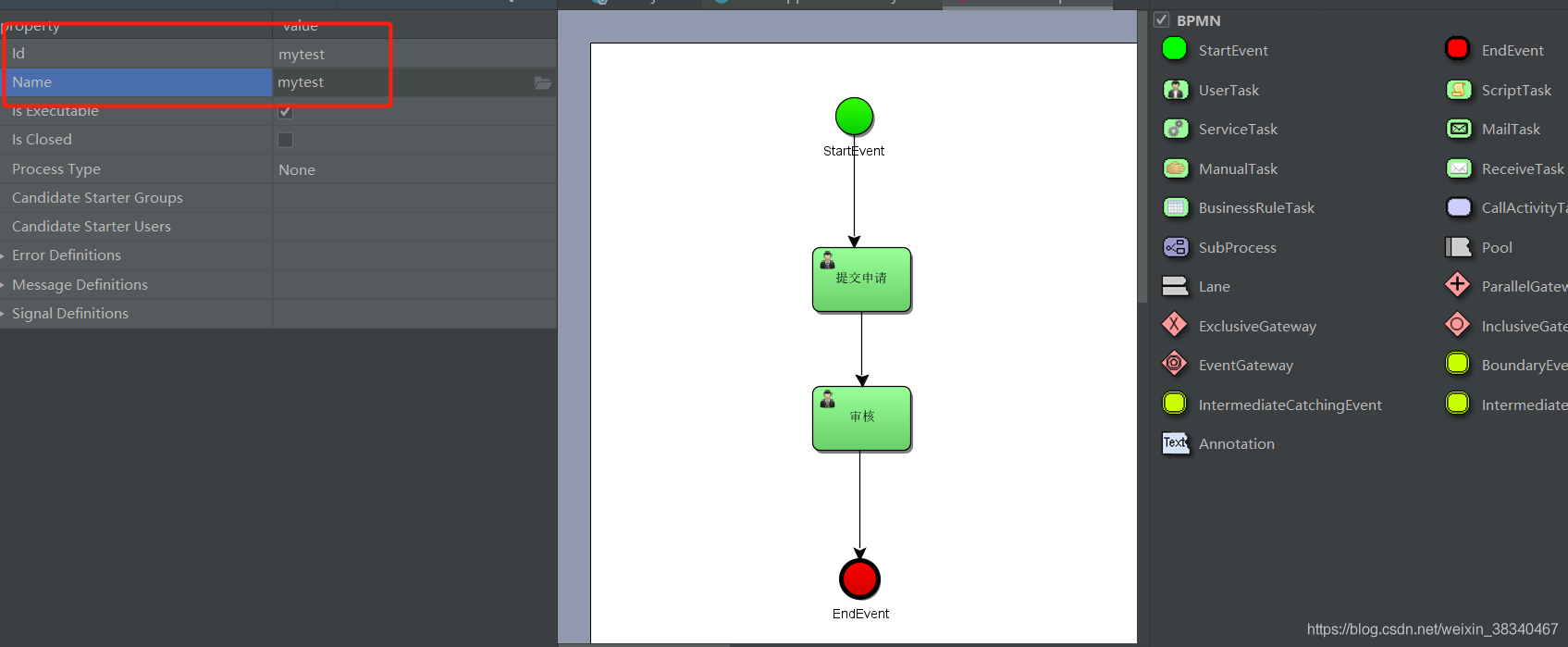

4.接下来开始画请假流程图（需要先安装插件），新建一个bpm文件开始编辑

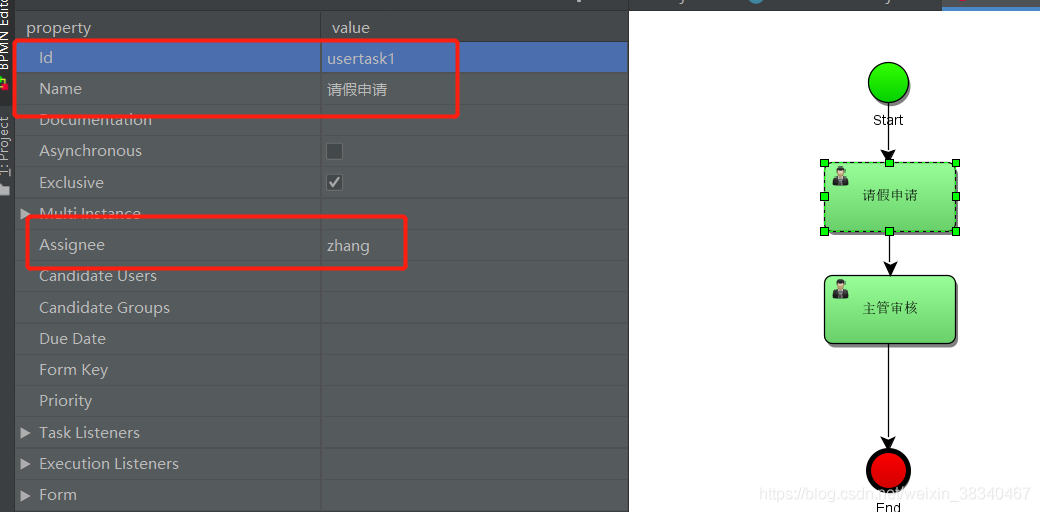

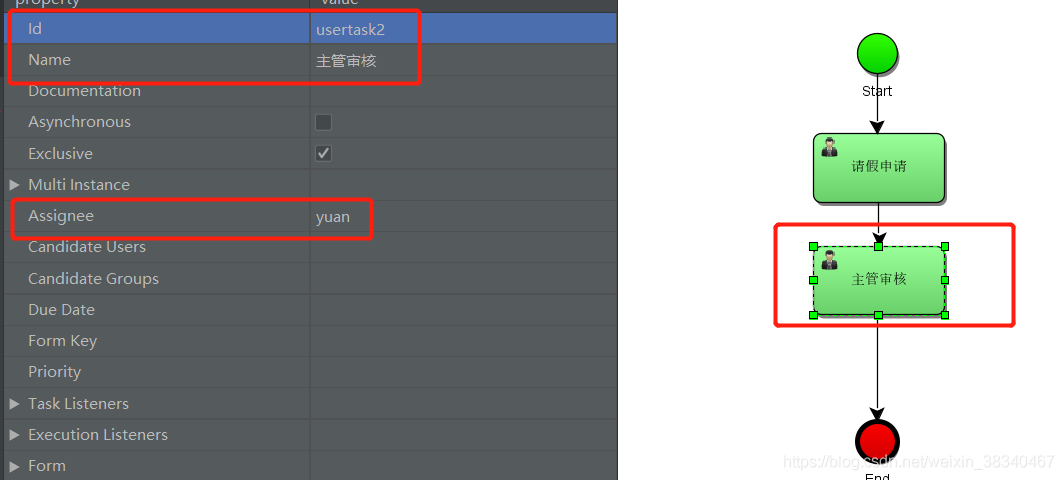

Assignee相当于办理人的意思 我这里是zhang 提出申请，主管yuan 审核。

5.部署流程流程

// 得到流程引擎private ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine(); @Test public void deployProcess01() { // 得到流程部署的service RepositoryService repositoryService = this.processEngine.getRepositoryService(); Deployment deploy = repositoryService.createDeployment().name('请假流程').addClasspathResource('activitiTest.bpmn').deploy(); System.out.println('部署成功:流程部署ID：' + deploy.getId()); }

6.启动流程（这里的key与第五部第一张途中对应）

/** * 启动流程 */ @Test public void startProcess() { RuntimeService runtimeService = this.processEngine.getRuntimeService();// String processDefinitionId='HelloWorld:1:4';//runtimeService.startProcessInstanceById(processDefinitionId); String processDefinitionKey='mytest'; runtimeService.startProcessInstanceByKey(processDefinitionKey); System.out.println('流程启动成功'); }

7.根据用户查询任务（这里使用流程图中的assignee字段）

@Test public void queryTask() { TaskService taskService = this.processEngine.getTaskService(); String assignee='chen'; List<Task> list = taskService.createTaskQuery().taskAssignee(assignee).list(); if(null!=list&&list.size()>0) { for (Task task : list) {System.out.println('任务ID:'+task.getId());System.out.println('流程实例ID:'+task.getProcessInstanceId());System.out.println('执行实例ID:'+task.getExecutionId());System.out.println('流程定义ID:'+task.getProcessDefinitionId());System.out.println('任务名称:'+task.getName());System.out.println('任务办理人:'+task.getAssignee());System.out.println('################################'); } } }

8.办理任务（配合步骤8查询出taskid然后进行办理任务）

@Test public void completeTask() { TaskService taskService = this.processEngine.getTaskService(); String taskId='5005';//步骤8中查询出来的taskId taskService.complete(taskId); System.out.println('任务完成'); }

重复7、8两个步骤，自此一个完整的请假流程就完成了。

那么肯定会有人问了，如果我想查看一我们流程定义的信息，流程图，删除流程定义等怎么办呢，话不多说直接上代码

package com.example;import org.activiti.engine.ProcessEngine;import org.activiti.engine.ProcessEngines;import org.activiti.engine.RepositoryService;import org.activiti.engine.RuntimeService;import org.activiti.engine.repository.Deployment;import org.activiti.engine.repository.ProcessDefinition;import org.junit.jupiter.api.Test;import java.io.BufferedOutputStream;import java.io.File;import java.io.FileOutputStream;import java.io.InputStream;import java.util.Collection;import java.util.HashMap;import java.util.List;import java.util.Map;import java.util.zip.ZipInputStream;public class TestProcessProdef { // 得到流程引擎 private ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine(); /** * 部署流程使用classpath */ @Test public void deployProcess01() { // 得到流程部署的service RepositoryService repositoryService = this.processEngine.getRepositoryService(); Deployment deploy = repositoryService.createDeployment().name('请假流程2').addClasspathResource('activiti.bpmn').deploy(); System.out.println('部署成功:流程部署ID：' + deploy.getId()); } /** * 查询流程部署信息 act_re_deployment */ @Test public void queryProcessDeploy() { RepositoryService repositoryService = this.processEngine.getRepositoryService(); // 创建部署信息的查询 String deploymentId = '1';//Deployment deploy = repositoryService.createDeploymentQuery() List<Deployment> list = repositoryService.createDeploymentQuery()// 条件// .deploymentId(deploymentId) //根据部署ID去查询// .deploymentName(name)//根据部署名称去查询// .deploymentTenantId(tenantId)//根据tenantId去查询//.deploymentNameLike(nameLike)//根据部署名称模糊查询// .deploymentTenantIdLike(tenantIdLike)//根据tenantId模糊查询// 排序//.orderByDeploymentId().asc() //根据部署ID升序// .orderByDeploymenTime().desc() //根据部署时间降序// .orderByDeploymentName()//根据部署名称升序// 结果集.list(); // 查询返回list集合//.listPage(firstResult, maxResults) 分页查询返回list集合 // .singleResult(); //返回单个对象//.count(); /* * System.out.println('部署ID:'+deploy.getId()); * System.out.println('部署名称:'+deploy.getName()); * System.out.println('部署时间:'+deploy.getDeploymentTime()); *///System.out.println(count); for (Deployment deployment : list) { System.out.println('部署ID:' + deployment.getId()); System.out.println('部署名称:' + deployment.getName()); System.out.println('部署时间:' + deployment.getDeploymentTime()); System.out.println('########################'); } } /** * 查询流程定义 */ @Test public void queryProcDef() { RepositoryService repositoryService = this.processEngine.getRepositoryService(); List<ProcessDefinition> list = repositoryService.createProcessDefinitionQuery()// 条件//.deploymentId(deploymentId) 根据部署ID查询//.deploymentIds(deploymentIds) 根据部署ID的集合查询Set<String> deploymentIds//.processDefinitionId(processDefinitionId)//根据流程定义IDHelloWorld:1:4//.processDefinitionIds(processDefinitionIds)//根据流程定义的IDS查询//.processDefinitionKey(processDefinitionKey)//根据流程定义的的key查询//.processDefinitionKeyLike(processDefinitionKeyLike)//根据流程定义的的key模糊查询//.processDefinitionName(processDefinitionName)//根据流程定义的名称查询//.processDefinitionNameLike(processDefinitionNameLike)//根据流程定义的名称模糊查询//.processDefinitionResourceName(resourceName)//根据流程图的BPMN文件名查询//.processDefinitionResourceNameLike(resourceNameLike)//根据流程图的BPMN文件名模糊查询//.processDefinitionVersion(processDefinitionVersion)//根据流程定义的版本查询//.processDefinitionVersionGreaterThan(processDefinitionVersion)//version>num//.processDefinitionVersionGreaterThanOrEquals(processDefinitionVersion)//version>=num//.processDefinitionVersionLowerThan(processDefinitionVersion)//version<num//.processDefinitionVersionLowerThanOrEquals(processDefinitionVersion)//version<=num// 排序//.orderByDeploymentId()//.orderByProcessDefinitionId()//.orderByProcessDefinitionKey()//.orderByProcessDefinitionName()//.orderByProcessDefinitionVersion()// 结果集.list();//.listPage(firstResult, maxResults)//.count()//.singleResult() if (null != list && list.size() > 0) { for (ProcessDefinition pd : list) {System.out.println('流程定义ID:' + pd.getId());System.out.println('流程部署ID:' + pd.getDeploymentId());System.out.println('流程定义KEY:' + pd.getKey());System.out.println('流程定义的名称:' + pd.getName());System.out.println('流程定义的bpmn文件名:' + pd.getResourceName());// bpmn的nameSystem.out.println('流程图片名:' + pd.getDiagramResourceName());// png的nameSystem.out.println('流程定义的版本号:' + pd.getVersion());System.out.println('##################'); } } } /** * 启动流程 */ @Test public void startProcess() { RuntimeService runtimeService = this.processEngine.getRuntimeService(); String processDefinitionKey = 'mytest'; runtimeService.startProcessInstanceByKey(processDefinitionKey); System.out.println('流程启动成功'); } /** * 删除流程定义 */ @Test public void deleteProcessDef() { RepositoryService repositoryService = this.processEngine.getRepositoryService(); String deploymentId = '2501'; // 根据流程部署id删除流程定义 如果当前id的流程正在执行，那么会报错 // repositoryService.deleteDeployment(deploymentId); // 根据流程部署id删除删除流程定义 如果当前id的流程正在执行,会把正在执行的流程数据删除 act_ru_*和act_hi_*表里面的数据 repositoryService.deleteDeployment(deploymentId, true);//repositoryService.deleteDeploymentCascade(deploymentId);==repositoryService.deleteDeployment(deploymentId, true); System.out.println('删除成功'); } /** * 查询流程图 根据流程定义ID */ @Test public void viewProcessImg() { RepositoryService repositoryService = this.processEngine.getRepositoryService(); String processDefinitionId = 'mytest:2:2504'; InputStream inputStream = repositoryService.getProcessDiagram(processDefinitionId); File file = new File('d:/mytest.png'); try { BufferedOutputStream outputStream = new BufferedOutputStream(new FileOutputStream(file)); int len = 0; byte[] b = new byte[1024]; while ((len = inputStream.read(b)) != -1) {outputStream.write(b, 0, len);outputStream.flush(); } outputStream.close(); inputStream.close(); System.out.println('查询成功'); } catch (Exception e) { // TODO Auto-generated catch block e.printStackTrace(); } } /** * 查询流程图 根据流流程部署ID */ @Test public void viewProcessImg2() { RepositoryService repositoryService = this.processEngine.getRepositoryService(); // 根据流程部署ID查询流程定义对象 String deploymentId = '1'; ProcessDefinition processDefinition = repositoryService.createProcessDefinitionQuery().deploymentId(deploymentId).singleResult(); // 从流程定义对象里面查询出流程定义ID String processDefinitionId = processDefinition.getId(); InputStream inputStream = repositoryService.getProcessDiagram(processDefinitionId); File file = new File('d:/' + processDefinition.getDiagramResourceName()); try { BufferedOutputStream outputStream = new BufferedOutputStream(new FileOutputStream(file)); int len = 0; byte[] b = new byte[1024]; while ((len = inputStream.read(b)) != -1) {outputStream.write(b, 0, len);outputStream.flush(); } outputStream.close(); inputStream.close(); System.out.println('查询成功'); } catch (Exception e) { // TODO Auto-generated catch block e.printStackTrace(); } } /** * 查询最新的流程定义 */ @Test public void queryNewProcessDef() { Map<String, ProcessDefinition> map = new HashMap<>(); // 查询所有的流程定义根据版本号升序 RepositoryService repositoryService = this.processEngine.getRepositoryService(); List<ProcessDefinition> list = repositoryService.createProcessDefinitionQuery().orderByProcessDefinitionVersion().asc().list(); if (null != list && list.size() > 0) { for (ProcessDefinition pd : list) {map.put(pd.getKey(), pd); } } // 循环map集合 Collection<ProcessDefinition> values = map.values(); for (ProcessDefinition pd : values) { System.out.println('流程定义ID:' + pd.getId()); System.out.println('流程部署ID:' + pd.getDeploymentId()); System.out.println('流程定义KEY:' + pd.getKey()); System.out.println('流程定义的名称:' + pd.getName()); System.out.println('流程定义的bpmn文件名:' + pd.getResourceName());// bpmn的name System.out.println('流程图片名:' + pd.getDiagramResourceName());// png的name System.out.println('流程定义的版本号:' + pd.getVersion()); System.out.println('##################'); } } /** * 已知key 附加功能：删除流程定义（删除key相同的所有不同版本的流程定义） */ public void deleteAllSameVersion() { String processDefinitionKey = 'mytest'; RepositoryService repositoryService = this.processEngine.getRepositoryService(); // 根据流程定义的key查询流程集合 List<ProcessDefinition> list = repositoryService.createProcessDefinitionQuery().processDefinitionKey(processDefinitionKey).list(); if (null != list && list.size() > 0) { for (ProcessDefinition pd : list) {repositoryService.deleteDeployment(pd.getDeploymentId(), true); } } }}

肯定还有人会问，上面的请假流程是走完了，但是没有写请假理由，请假天数，如果是报销单的话 还需要上传报销单据等，那么这个怎么解决呢？这个时候就需要activiti提供给我们的流程变量了，那么什么是流程变量呢？

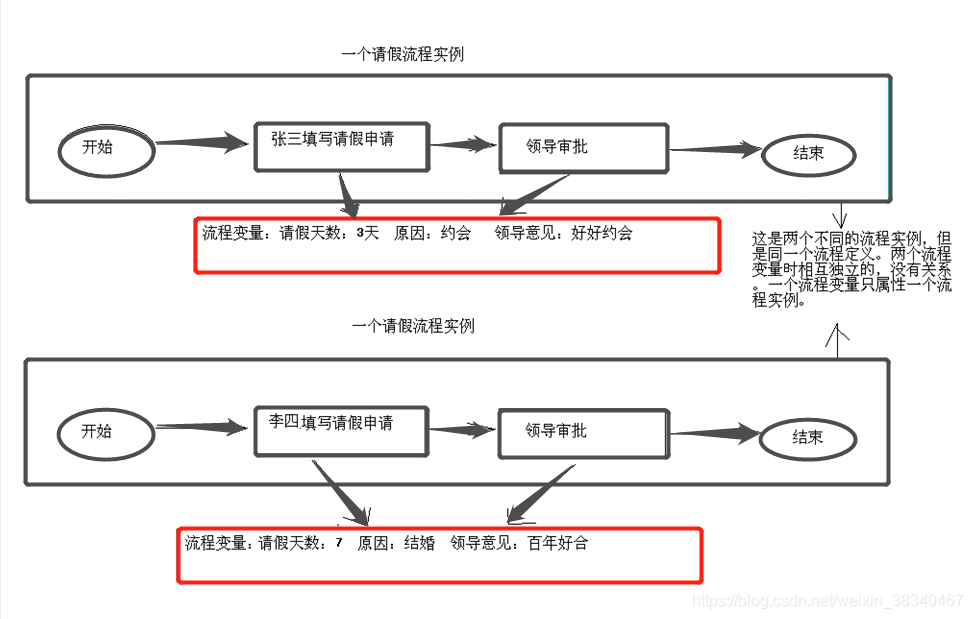

流程变量在整个工作流中扮演很重要的作用。例如：请假流程中有请假天数、请假原因等一些参数都为流程变量的范围。流程变量的作用域范围是只对应一个流程实例。也就是说各个流程实例的流程变量是不相互影响的。流程实例结束完成以后流程变量还保存在数据库中（存放到流程变量的历史表中）。图中红框的信息就是流程变量。

那么我们怎么设置流程变量呢，我们启动流程的时候就可以设置流程变量了，见代码：

/** * 启动流程 */@Testpublic void startProcess() {RuntimeService runtimeService = this.processEngine.getRuntimeService();String processDefinitionKey = 'mytest';//ProcessInstance processInstance = runtimeService.startProcessInstanceByKey(processDefinitionKey);//创建流程变量对象Map<String,Object> variables=new HashMap<>();variables.put('请假天数', 30);//intvariables.put('请假原因', '结婚');variables.put('请假时间', new Date());ProcessInstance processInstance = runtimeService.startProcessInstanceByKey(processDefinitionKey, variables);System.out.println('流程启动成功:' + processInstance.getId() + ' ' + processInstance.getProcessDefinitionId() + ' '+ processInstance.getProcessInstanceId());}

说明：

1)流程变量的作用域就是流程实例，所以只要设置就行了，不用管在哪个阶段设置

2)基本类型设置流程变量，在taskService中使用任务ID，定义流程变量的名称，设置流程变量的值。

3)Javabean类型设置获取流程变量，除了需要这个javabean实现了Serializable接口外，还要求流程变量对象的属性不能发生变化，否则抛出异常。解决方案，固定序列化ID

4)设置流程变量的时候，向act_ru_variable这个表添加数据

RuntimeService对象可以设置流程变量和获取流程变量 TaskService对象可以设置流程变量和获取流程变量

Map集合的key表示流程变量的名称 Map集合的value表示流程变量的值

查询流程变量以及查询历史流程变量：

/** * 获取流程变量 */@Testpublic void getVariables() {RuntimeService runtimeService = this.processEngine.getRuntimeService();String executionId='2501';Integer days=(Integer) runtimeService.getVariable(executionId, '请假天数');Date date=(Date) runtimeService.getVariable(executionId, '请假时间');User user=(User) runtimeService.getVariable(executionId, '用户对象');System.out.println(days);System.out.println(date.toLocaleString());System.out.println(user.getId()+' '+user.getName());}/** * 7：查询历史的流程变量 */@Testpublic void getHistoryVariables() {HistoryService historyService = this.processEngine.getHistoryService();/*HistoricVariableInstance singleResult = historyService.createHistoricVariableInstanceQuery().id('2503').singleResult();;System.out.println(singleResult.getId());System.out.println(singleResult.getValue());System.out.println(singleResult.getVariableName());System.out.println(singleResult.getVariableTypeName());*/String processInstanceId='2501';List<HistoricVariableInstance> list = historyService.createHistoricVariableInstanceQuery().processInstanceId(processInstanceId).list();for (HistoricVariableInstance hvs : list) {System.out.println('ID'+hvs.getId());System.out.println('变量值'+hvs.getValue());System.out.println('变量名'+hvs.getVariableName());System.out.println('变量类型'+hvs.getVariableTypeName());System.out.println('#####################');}}

查询历史流程实例 、查询历史活动 以及查询历史任务

public class TestHistoryQuery {private ProcessEngine processEngine=ProcessEngines.getDefaultProcessEngine();HistoryService historyService = this.processEngine.getHistoryService();/* 1，查询历史流程实例 */@Testpublic void historyProcessInstince() {List<HistoricProcessInstance> list = historyService.createHistoricProcessInstanceQuery()//条件//.processDefinitionId(processDefinitionId)//.processDefinitionKey(processDefinitionKey)//.processDefinitionKeyIn(processDefinitionKeys)//.processDefinitionName(processDefinitionName)//.processDefinitionVersion(processDefinitionVersion)//.processInstanceBusinessKey(processInstanceBusinessKey)//.processInstanceId(processInstanceId)//.processInstanceIds(processInstanceIds)//排序//.orderByProcessDefinitionId()//.orderByProcessInstanceBusinessKey()//.orderByProcessInstanceDuration()//.orderByProcessInstanceStartTime()//.orderByProcessInstanceId()//结果集.list();//.listPage(firstResult, maxResults)//.count()//.singleResult();if(null!=list&&list.size()>0) {for (HistoricProcessInstance hpi : list) {System.out.println('历史流程实例ID:' + hpi.getId());System.out.println('流程定义ID:' + hpi.getProcessDefinitionId());System.out.println('历史流程实例的业务ID:' + hpi.getBusinessKey());System.out.println('流程部署ID:' + hpi.getDeploymentId());System.out.println('流程定义KEY:' + hpi.getProcessDefinitionKey());System.out.println('开始活动ID:' + hpi.getStartActivityId());System.out.println('结束活动ID:' + hpi.getEndActivityId());System.out.println('########################');}}}/* 2，查询历史活动 */@Testpublic void queryHistoryAct() {List<HistoricActivityInstance> list = this.historyService.createHistoricActivityInstanceQuery()//条件//.activityId(activityId)//.activityInstanceId(activityInstanceId)//.activityName(activityName)//排序//.orderByActivityId()//.orderByActivityName()//结果集.list();if(null!=list&&list.size()>0){for (HistoricActivityInstance hai : list) {System.out.println('ID:'+hai.getId());System.out.println('流程定义ID:'+hai.getProcessDefinitionId());System.out.println('流程实例ID:'+hai.getProcessInstanceId());System.out.println('执行实例ID:'+hai.getExecutionId());System.out.println('活动ID:'+hai.getActivityId());System.out.println('任务ID:'+hai.getTaskId());System.out.println('活动名称:'+hai.getActivityName());System.out.println('活动类型:'+hai.getActivityType());System.out.println('任务办理人:'+hai.getAssignee());System.out.println('开始时间:'+hai.getStartTime());System.out.println('结束时间:'+hai.getEndTime());System.out.println('持续时间:'+hai.getDurationInMillis());System.out.println('#######################################');}}}/* 3，查询历史任务 act_hi_taskinst */@Testpublic void queryHistoryTask() {List<HistoricTaskInstance> list = this.historyService.createHistoricTaskInstanceQuery()//条件//.deploymentId(deploymentId)//.deploymentIdIn(deploymentIds)//.executionId(executionId)//.processDefinitionId(processDefinitionId)//.processDefinitionKey(processDefinitionKey)//.processDefinitionKeyIn(processDefinitionKeys)//.processDefinitionKeyLike(processDefinitionKeyLike) processDefinitionKeyLike='%Hello%'//.processDefinitionName(processDefinitionName)//.processDefinitionNameLike(processDefinitionNameLike)//排序//.orderByTaskDefinitionKey()//结果集.list();//.listPage(firstResult, maxResults)//.count()//.singleResult()if(null!=list&&list.size()>0){for (HistoricTaskInstance task : list) {System.out.println('任务ID:' + task.getId());System.out.println('任务办理人:' + task.getAssignee());System.out.println('执行实例ID:' + task.getExecutionId());System.out.println('任务名称:' + task.getName());System.out.println('流程定义ID:' + task.getProcessDefinitionId());System.out.println('流程实例ID:' + task.getProcessInstanceId());System.out.println('任务创建时间:' + task.getCreateTime());System.out.println('任务结束时间:' + task.getEndTime());System.out.println('#######################################');}}}}

最近我发现上面的代码不能完全在开发中应用，比如上面的用户申请是在画流程图的时候写死的，在实际开发中肯定是根据当前登录的用户来提出申请，另外还没有分支的情况，所以我特地修改了一下流程图。

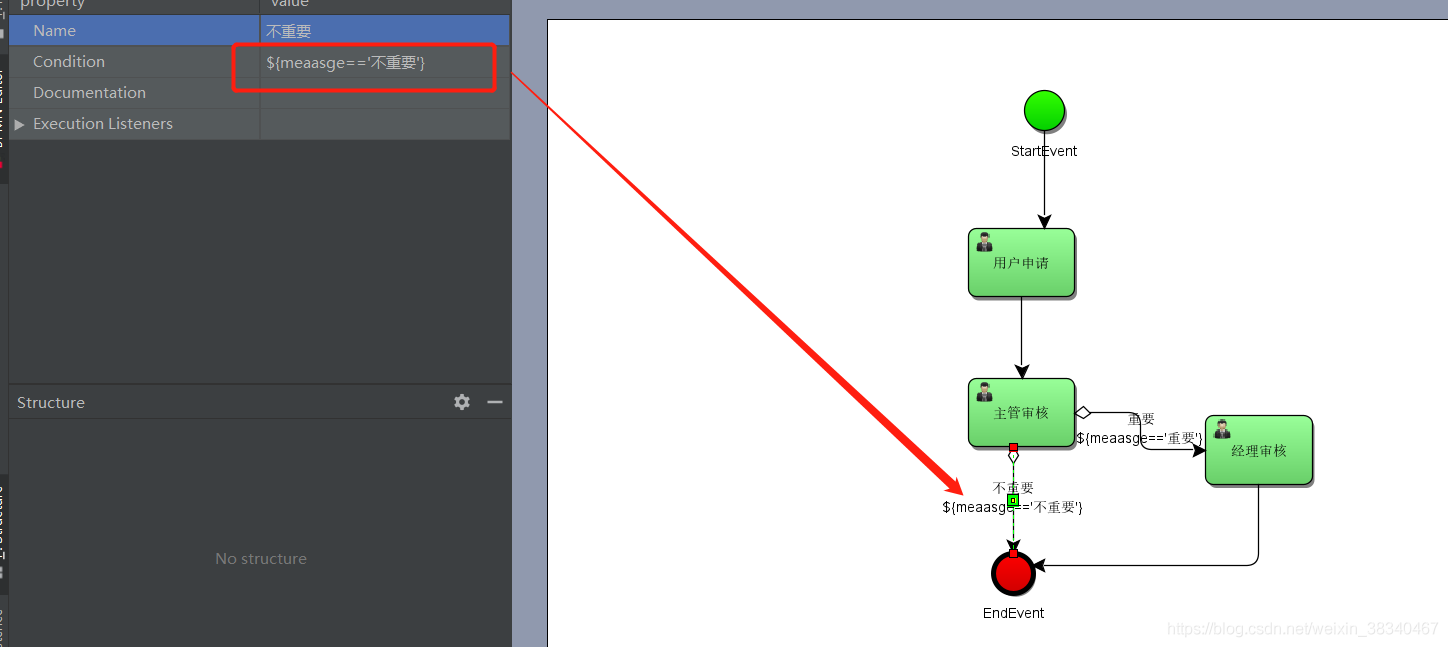

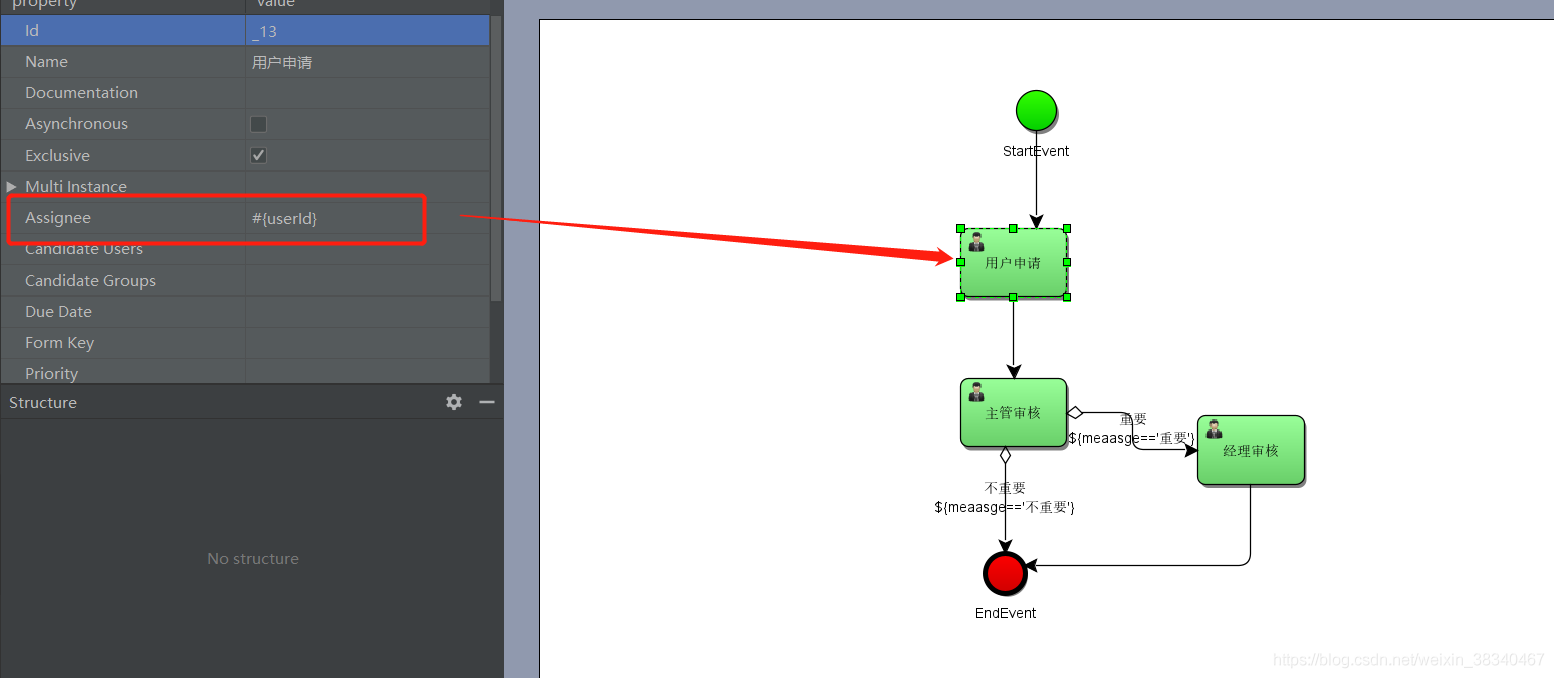

这个流程图中 没有设置用户，在Condition中传入参数#{UserId},后面的重要与不重要分支同样加上Condition条件${message==’重要’}和${message==’不重要’}，然后主管审核和总经理的assignee可以设置成固定的值也可以像用户一样根据传参设置。接下来直接上代码

1.启动流程

/**启动流程实例*/ @Test public void startProcessInstance(){ String processDefinitionKey = 'myProcess_1'; /**启动流程实例的同时，设置流程变量，使用流程变量用来指定任务的办理人，对应task.pbmn文件中#{userID}*/ Map<String, Object> variables = new HashMap<String, Object>(); variables.put('userID', '袁志豪'); ProcessInstance pi = processEngine.getRuntimeService()//与正在执行的流程实例和执行对象相关的Service .startProcessInstanceByKey(processDefinitionKey,variables);//使用流程定义的key启动流程实例，key对应helloworld.bpmn文件中id的属性值，使用key值启动，默认是按照最新版本的流程定义启动 System.out.println('流程实例ID:'+pi.getId());//流程实例ID 101 System.out.println('流程定义ID:'+pi.getProcessDefinitionId());//流程定义ID }

用户完成申请提交，主管在流成图中没有设置固定值

@Test public void completeTask() { TaskService taskService = this.processEngine.getTaskService(); String taskId = '2508'; // 根据任务ID去完成任务 // taskService.complete(taskId); // 根据任务ID去完成任务并指定流程变量 Map<String,Object > variable =new HashMap<>(); String shenheren ='张三';//实际开发中可在前台选择主管传入后台 variable.put('zhuguan','张三');//这里的 zhuguan 和 activiti.bpmn中的#{zhuguan}保持一致,既可以设置下一级审核主管taskService.complete(taskId, variables); System.out.println('任务完成'); }

主管审核

@Test public void complateTask2(){ TaskService taskService = this.processEngine.getTaskService(); String taskId2= '5002'; Map<String,Object > variable =new HashMap<>(); /***这里的message 是流程图中分支条件message,根据传入的参数判断走那一条线***/ variable.put('message','重要');// variable.put('message','不重要'); taskService.complete(taskId2,variable); }

经理审核

@Test public void complateTask3(){ TaskService taskService = this.processEngine.getTaskService(); String taskId2= '7503'; Map<String,Object > variable =new HashMap<>(); variable.put('审核意见','好好休假注意身体');//领导审核意见 taskService.complete(taskId2,variable); }

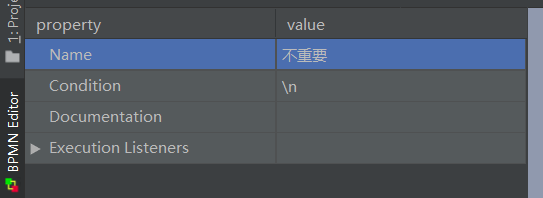

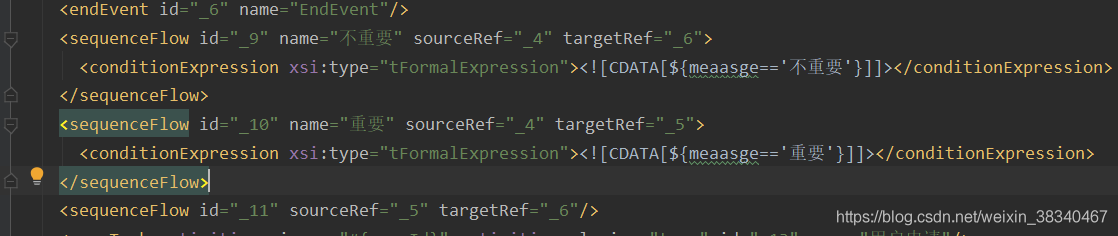

另外我在开发中发现在流程图画完之后将bpmn后缀改为xml方式生成图片之后，再次改为bpmn的时候，发现之前写的Condition中变成了n,如图

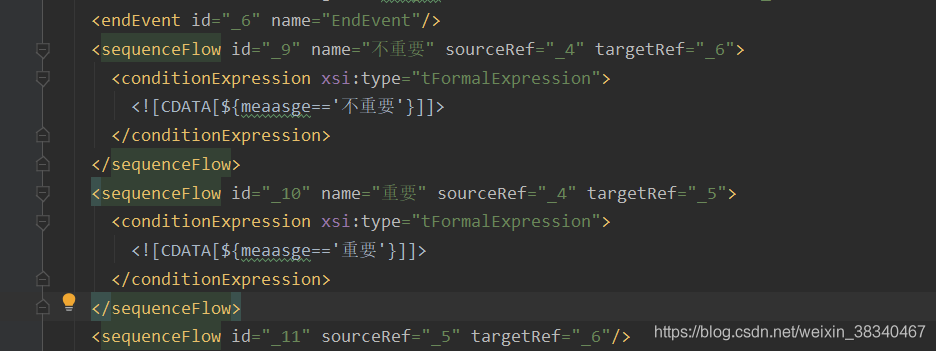

我们再次将后缀改为xml之后查看我们的条件：

解决方式：

将condition前面后面的空格删掉即可；
