SolidWorks不规则线圈的画法

下面给大家介绍的是SolidWorks不规则线圈的画法，喜欢的朋友可以一起来关注好吧啦网学习SolidWorks知识点。

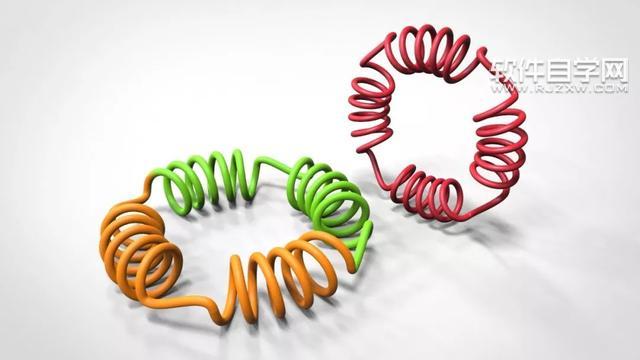

效果图、

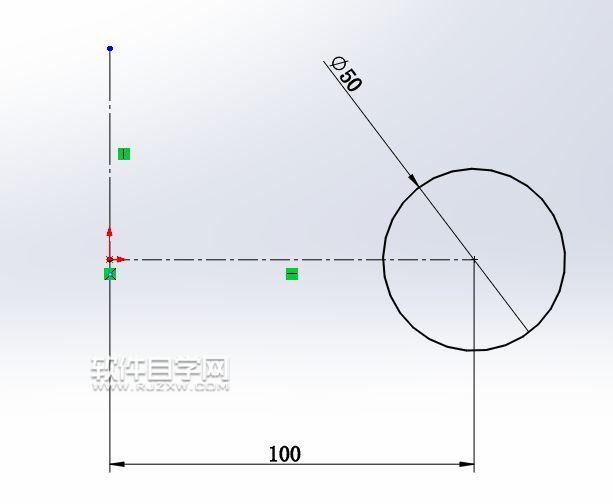

第1步、打开SolidWorks软件，在前视基准面上草绘圆。

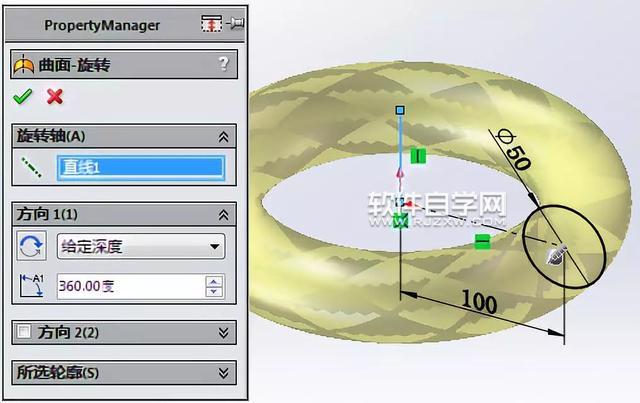

第2步、进入草图曲面旋转。

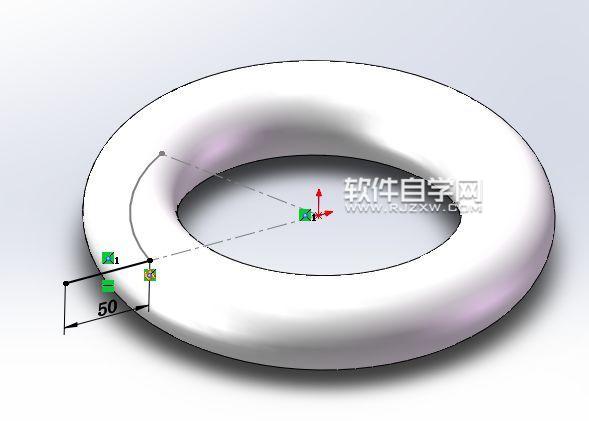

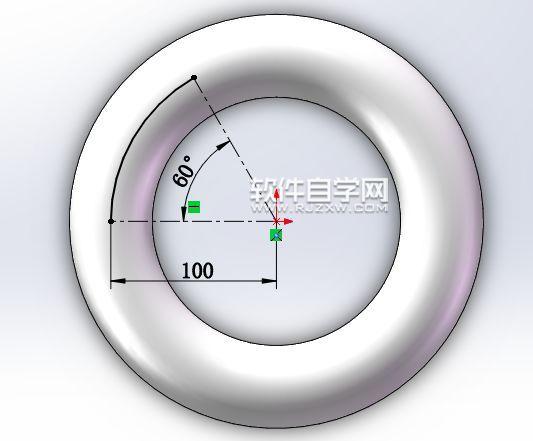

第3步、在上视基准面草绘图形。

第4步、在前视基准面上画一条直线。

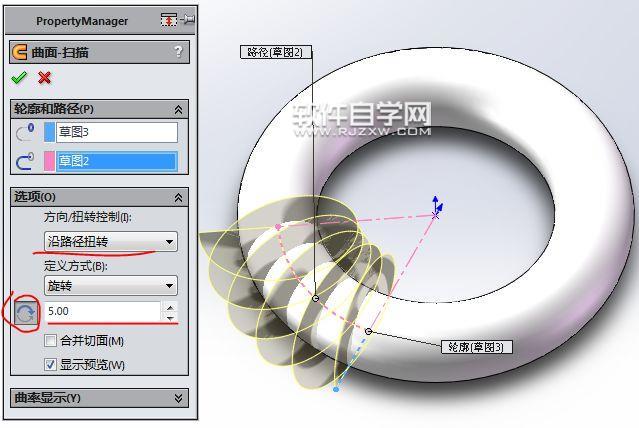

第5步、曲面扫描，直线为轮廓，圆弧为路径，旋转5圈。

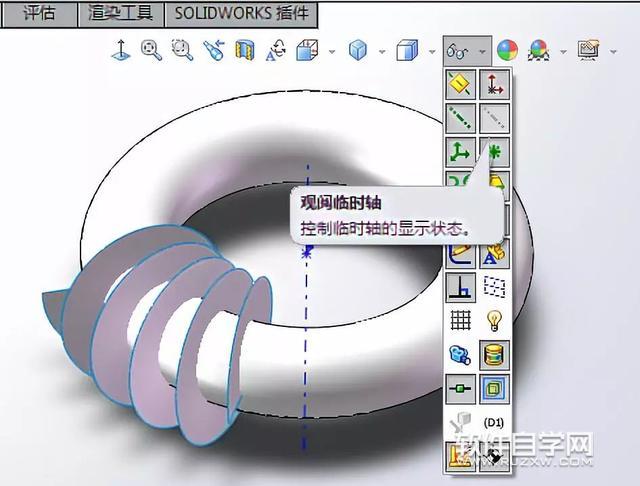

第6步、显示临时轴。

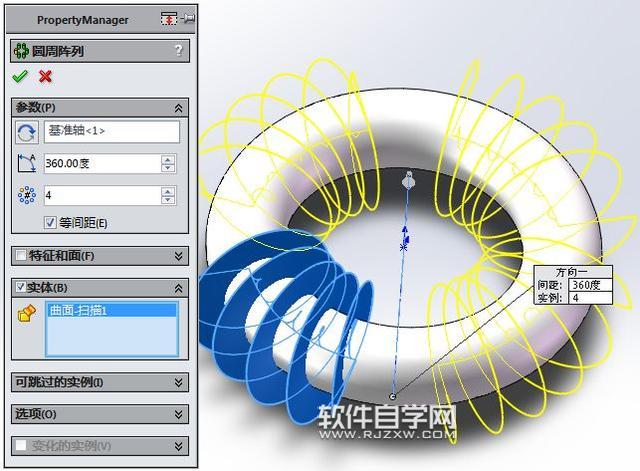

第7步、圆周阵列4个

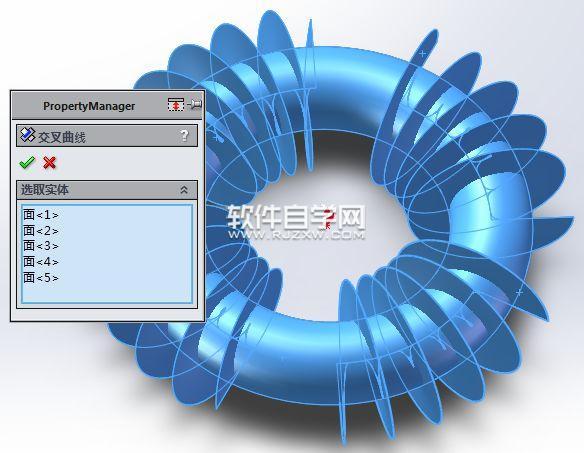

第8步、进入3D草绘，交叉曲线。

以上就是SolidWorks不规则线圈的画法，希望大家喜欢，请继续关注好吧啦网。
