用AutoCAD绘制厨房用的水槽建模方法

本篇教程介绍了如何使用AutoCAD绘制厨房用的水槽建模过程，通过本教程我们将学习到矩形、拉伸、拉伸面、复制面、移动面，抽壳、等命令的运用，希望能给朋友们带来帮助。

以前做的是最基础的东西，现在做的时候发现还有很快捷多法，下面就通过AutoCAD制作厨房用的水槽建模实例，通过实例学习，来认识它的更多便捷应用方法，这个仅供初学者参考吧。

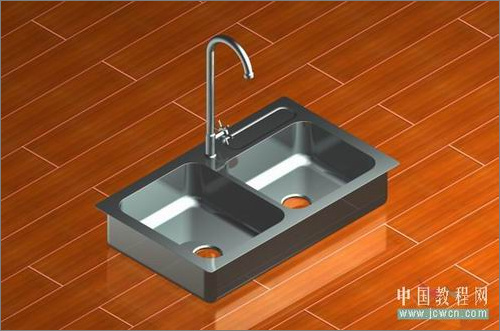

1、首先看一下渲染图：

图1

2、本节主要运用的命令有：矩形、拉伸、拉伸面、复制面、移动面，抽壳、等命令。

3、首先新建文件，在俯视图中绘制长方形，用矩形命令，长为760宽为450。然后用拉伸命令对长方形进行拉伸，高度150。接着用抽壳命令进行第一次抽壳。删除上面，抽壳距离为20。然后用移动面命令将右内侧小面沿x轴向左移动400，再次执行抽壳命令，删除上面，抽壳距离为20。然后用移动面命令间抽壳后的后内侧沿y轴向前移动80。结果如图：

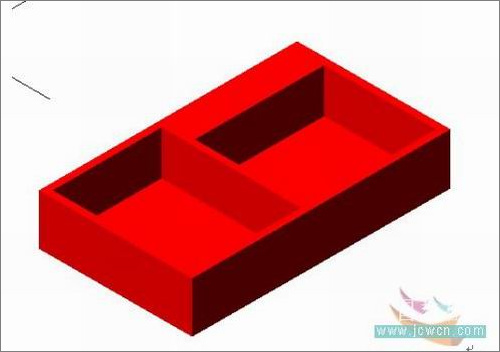

图2

以上就是用AutoCAD绘制厨房用的水槽建模方法，希望大家喜欢，请继续关注好吧啦网。
