solidworks折弯教程

下面给大家介绍的是solidworks折弯教程的方法，具体步骤操作如下：

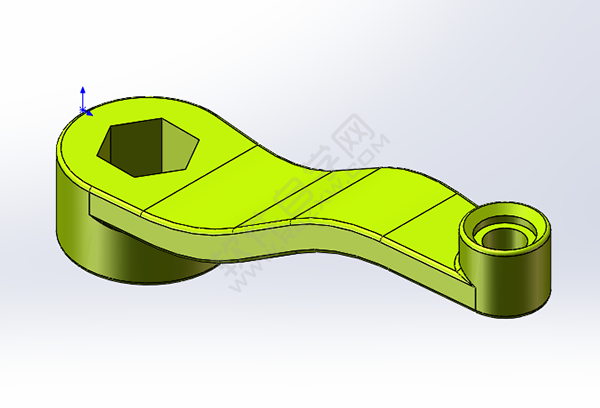

看看零件效果图：

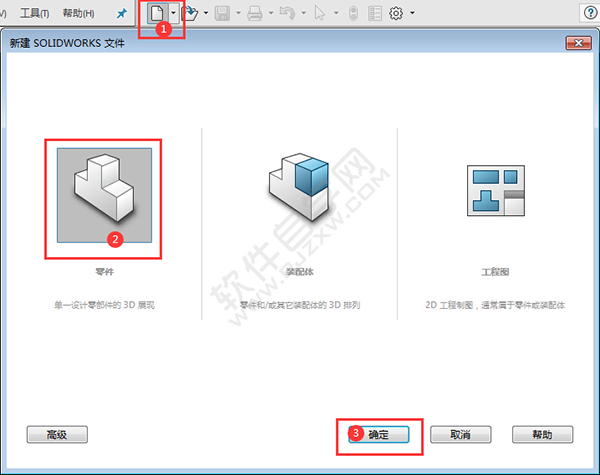

1、点击新建图标，选择零件，点击确定。

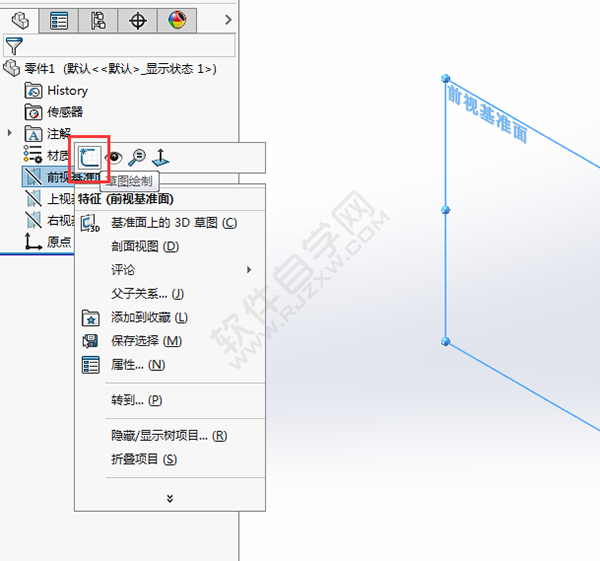

2、右击前视基准面，点击草图绘制。效果如下：

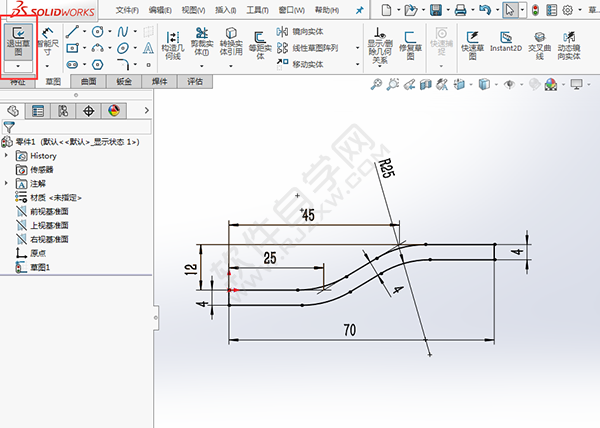

3、在前视基准面上，绘制下面的草图出来。点击退出草图。

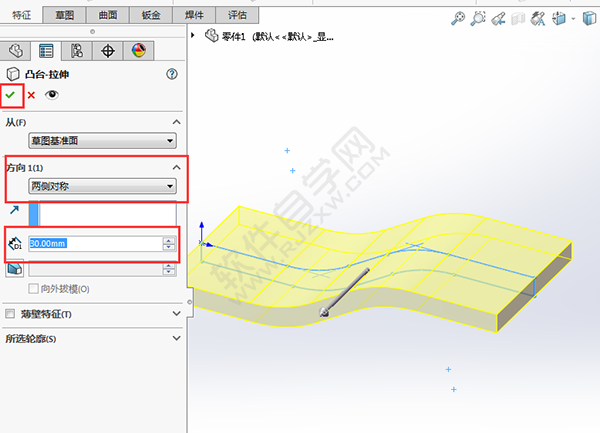

4、设置拉伸凸台，方向为两侧对称，设置参数为30mm。点击确定。

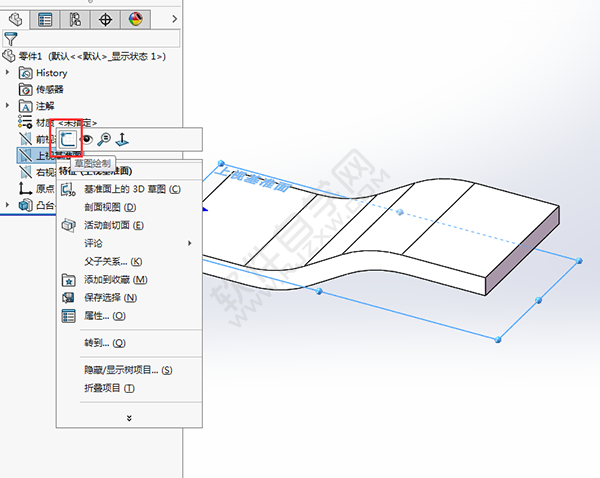

5、右击上视基准面，点击草图绘制。

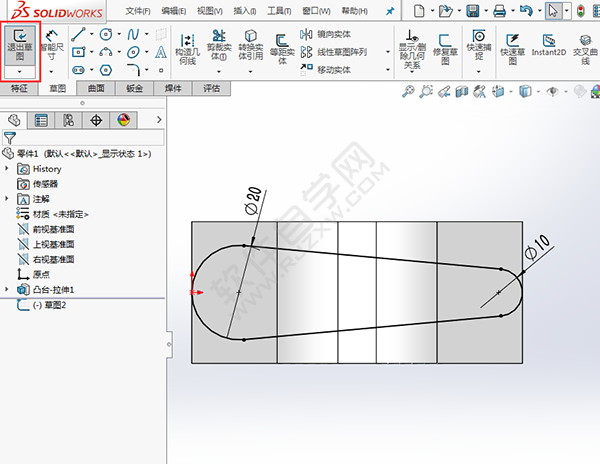

6、绘制下面的草图出来，然后退出草图。效果如下：

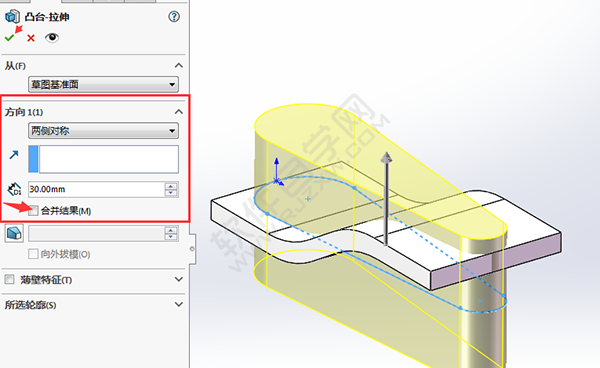

7、设置拉伸凸台，方向为两侧对称，设置参数30mm。注意不要合并结果。

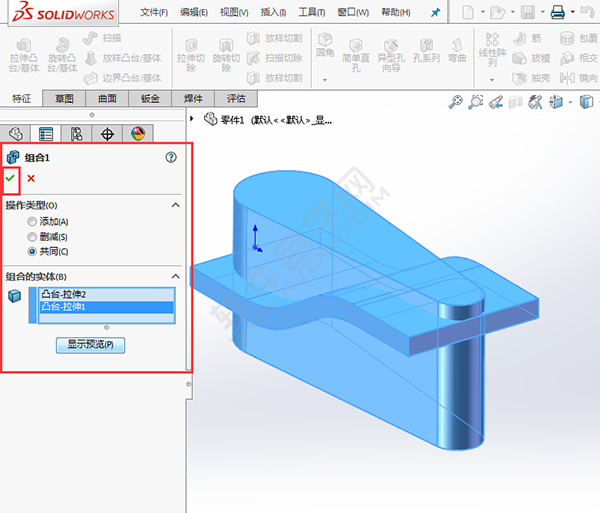

8、点击插入菜单，特征里面的组合。操作类型选择共同，组合的实体选两个零件。

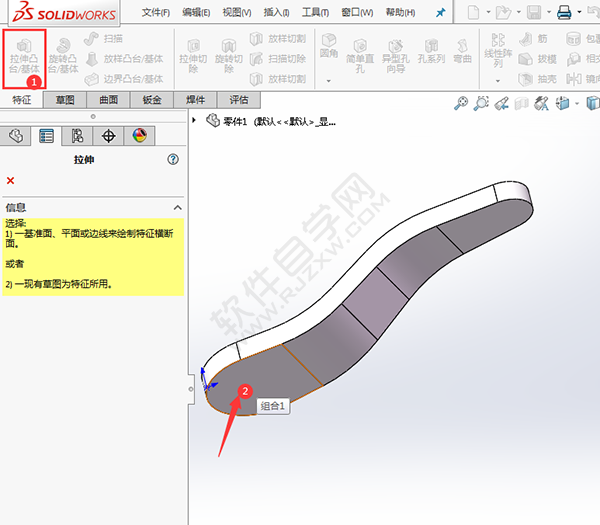

9、选择拉伸凸台，选择组合零件的面，效果如下：

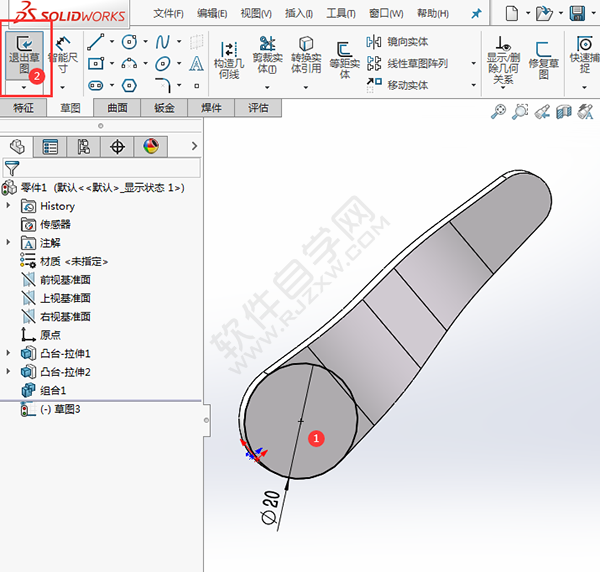

10、绘制一个20mm直径的圆。

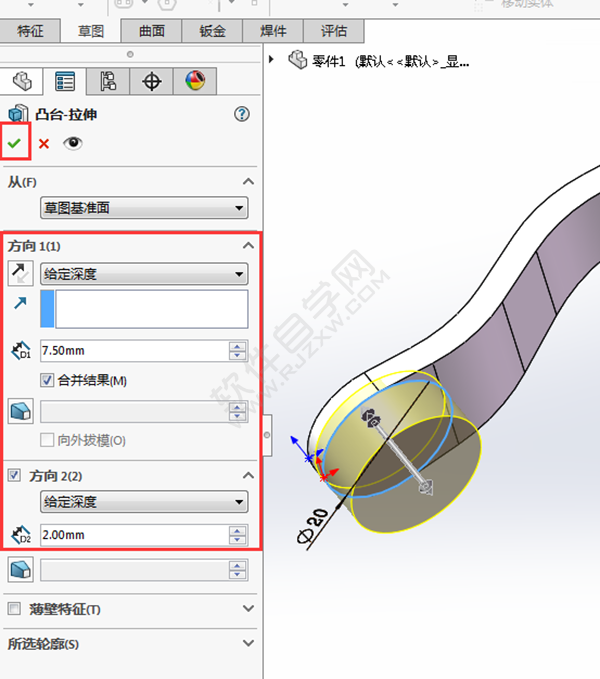

11、设置拉伸凸台，方向1为7.5mm，方向2为2mm，点击确定。

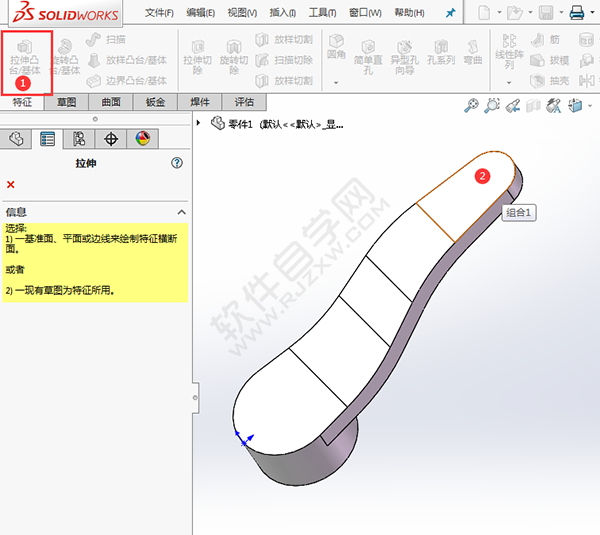

12、选择拉伸凸台，选择组合零件的面，效果如下：

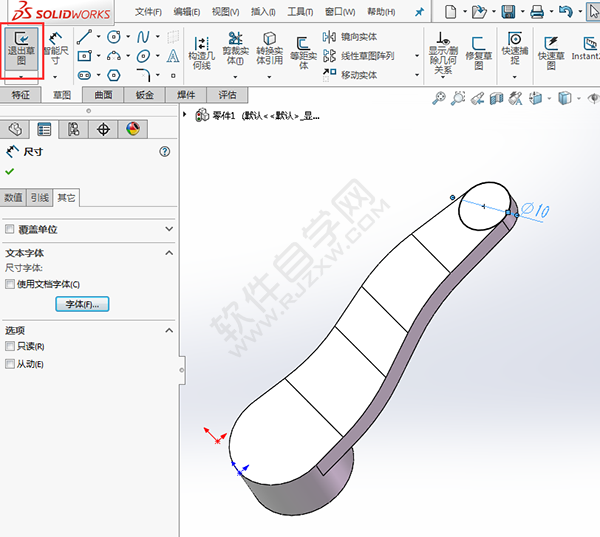

13、绘制一个10mm直径的圆。

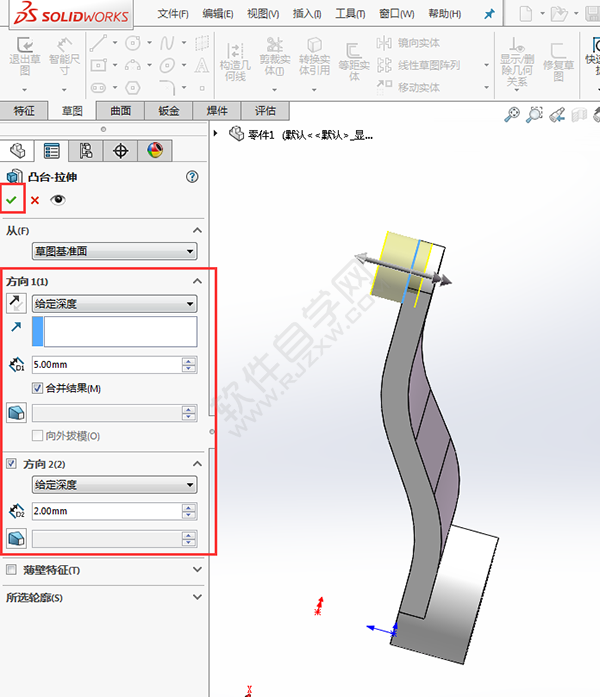

14、设置拉伸凸台，方向1为5mm，方向2为2mm，点击确定。

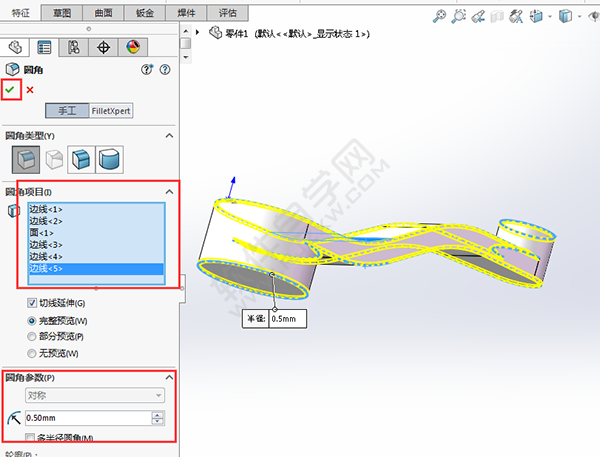

15、点击圆角特征工具，选择倒圆角的边，设置圆角为0.5mm。点击确定。

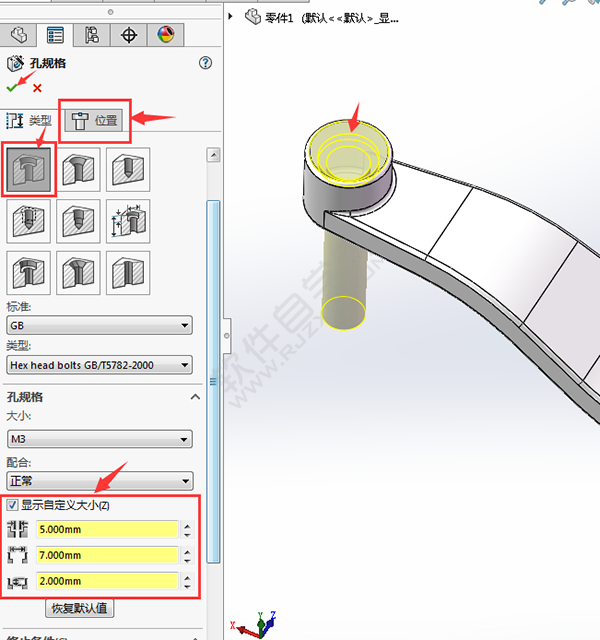

16、点击插入孔，设置自定义大小，设置圆心点为位置，点击确定。

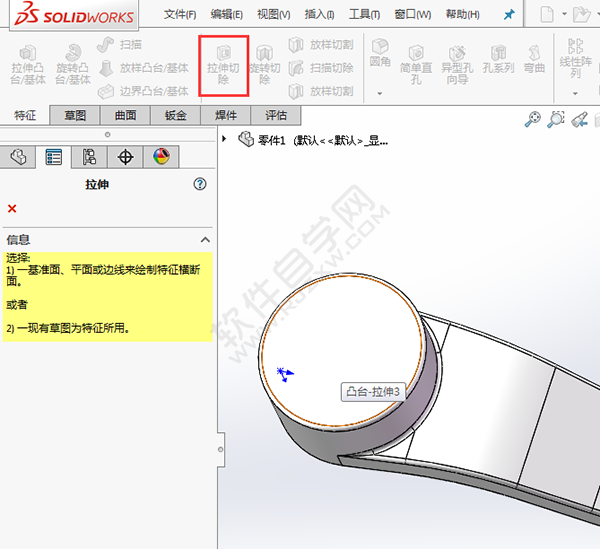

17、点击位抻切除，选择实体面，效果如下：

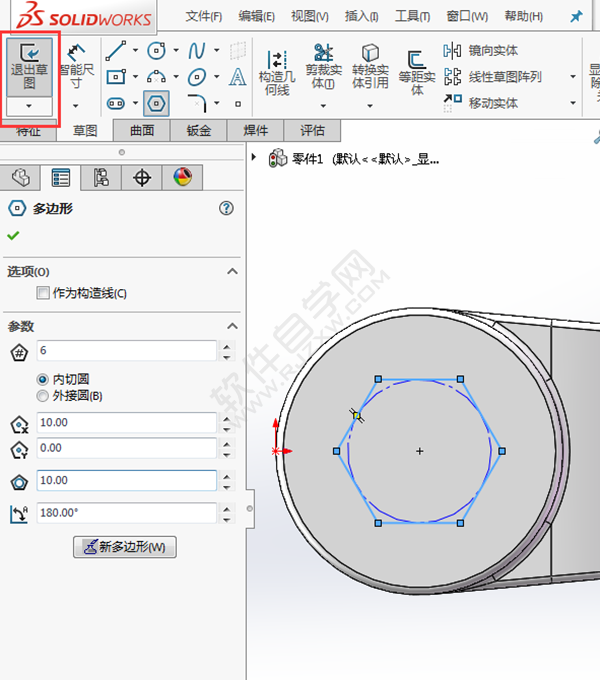

18、绘制一个六边形出来，点击退出草图。

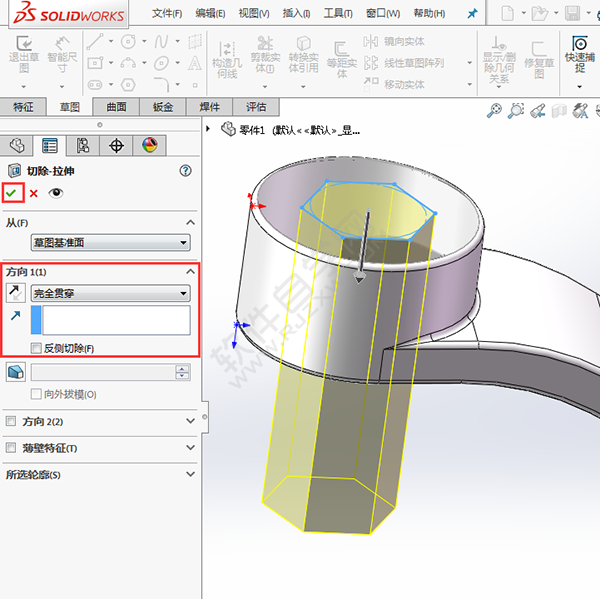

19、设置切除拉伸设置，方向设置完全贯穿。效果如下：

20、通过以上的方法，就创建好了零件。
