UGNX10.0创建自动判断约束介绍

在曲线构造期间，使用创建自动判断约束选项打开自动判断几何约束。默认情况下，此选项是打开的，并且它会创建您在自动判断约束和尺寸对话框中选择的几何约束。此选项的设置随部件文件中的每个草图一起存储。

如果您关闭此选项，则可以在工作时使用几何约束，但实际的几何约束不存储在您的草图中。在以下情况下，请考虑关闭此选项：

您有一个较大且复杂的草图，并且您不想存储所有的几何约束。

您想使用自己的几何约束而不是使用 NX 自动判断的几何约束来记录设计意图。

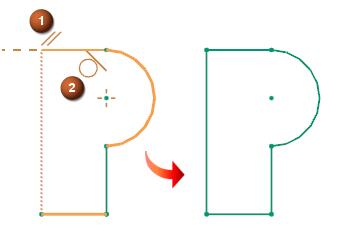

在以下示例中，创建自动判断约束选项已关闭。在创建曲线期间，平行 (1) 几何约束和相切 (2) 几何约束均可用，但在完成曲线时，不会创建几何约束。

提示

要在选择曲线末端之前锁定预览的几何约束，单击鼠标中键。

要绘制草图曲线而不创建几何约束，按住 Alt 键以临时禁用以下选项：

自动判断约束选项

草图辅助线

捕捉点

位于何处？

命令查找器

创建自动判断约束
