SolidWorks做竖直兜圈子平台装置

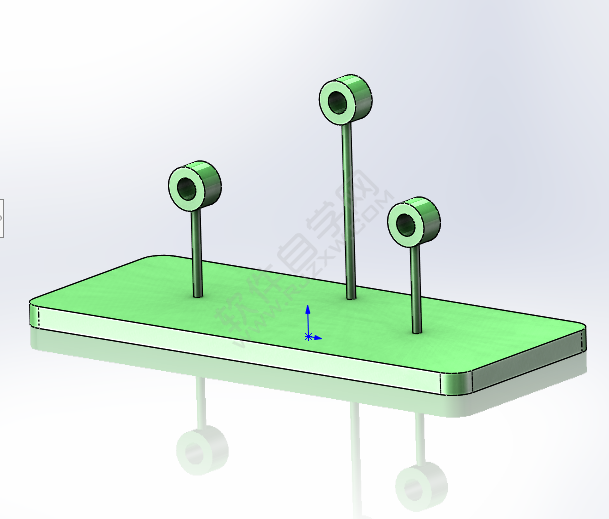

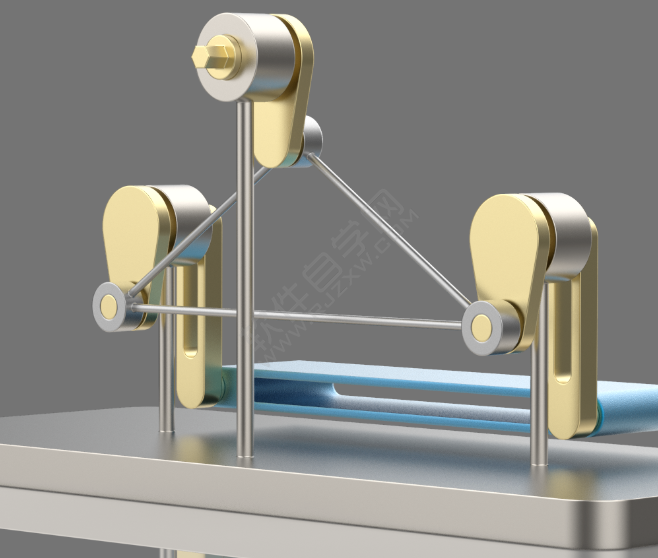

今一天给大家介绍的是SolidWorks做竖直兜圈子平台装置的方法，具体操作步骤如下： SolidWorks做竖直兜圈子平台装置效果图：零件一：基座

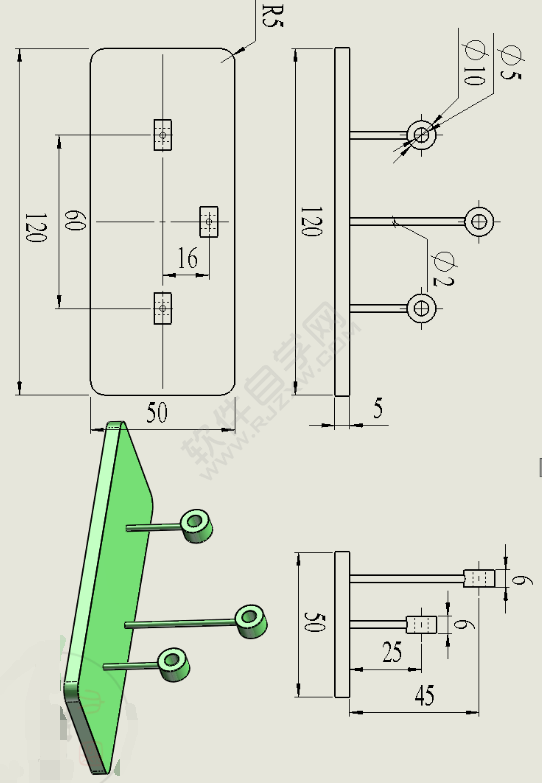

基座尺寸图：

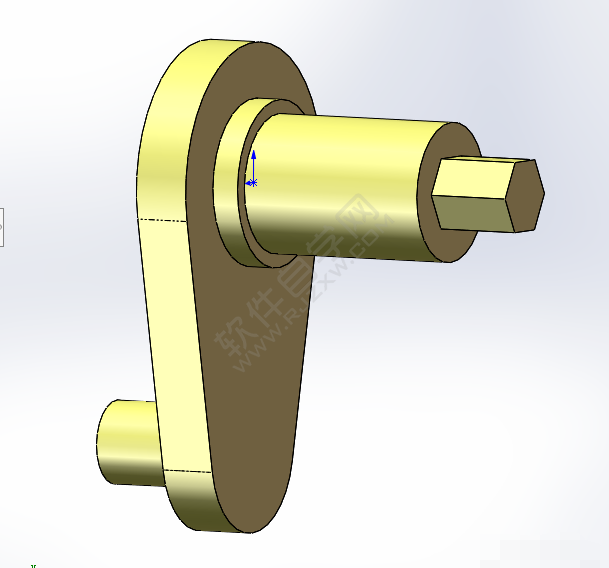

零件二：驱动轴

驱动轴尺寸图：

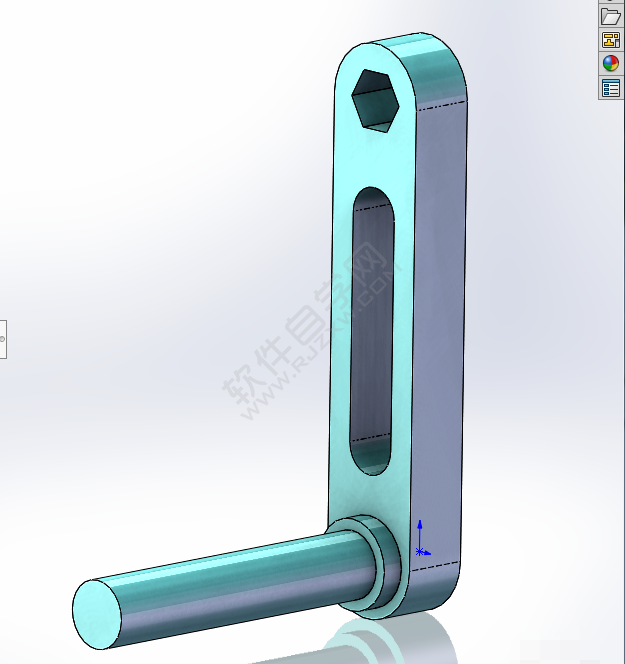

零件三：三角连杆

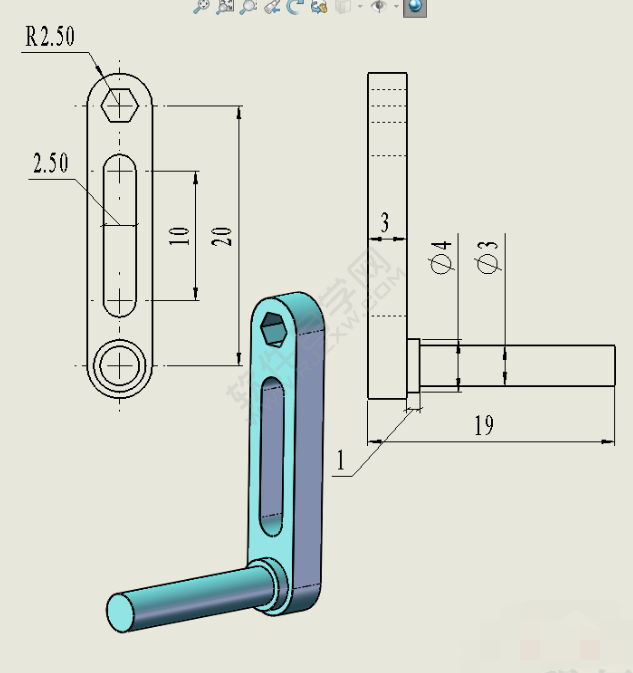

三角连杆尺寸图：

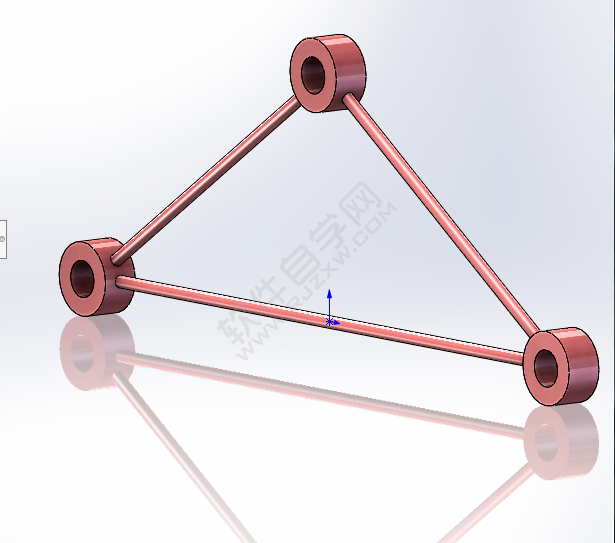

零件四：连接件

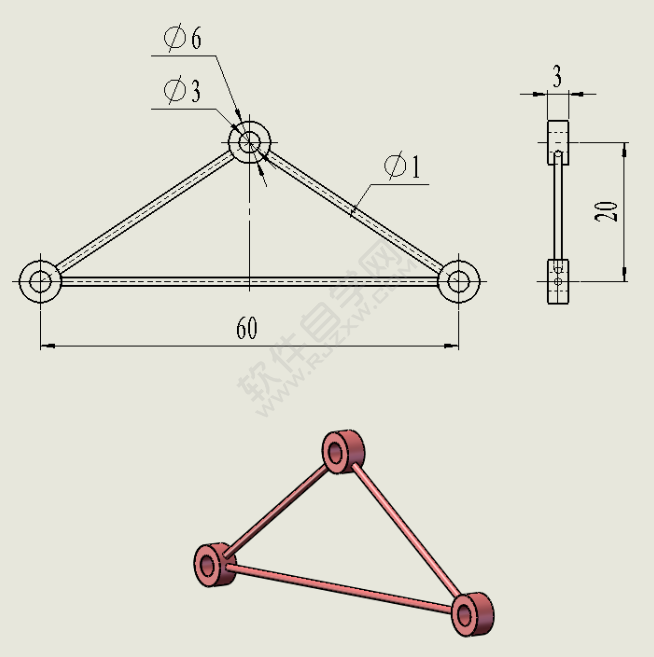

连接件尺寸图：

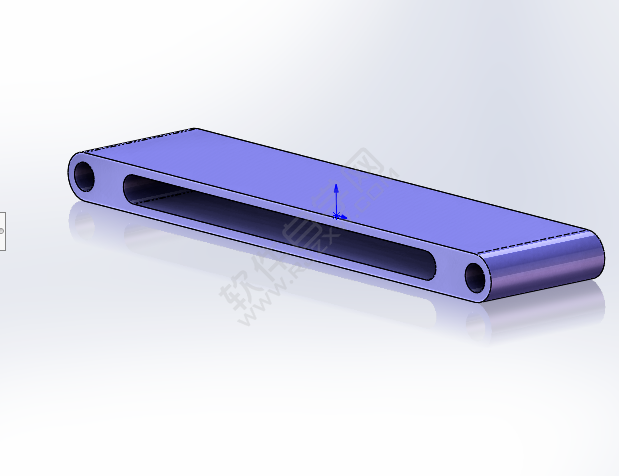

零件五：直槽口平台

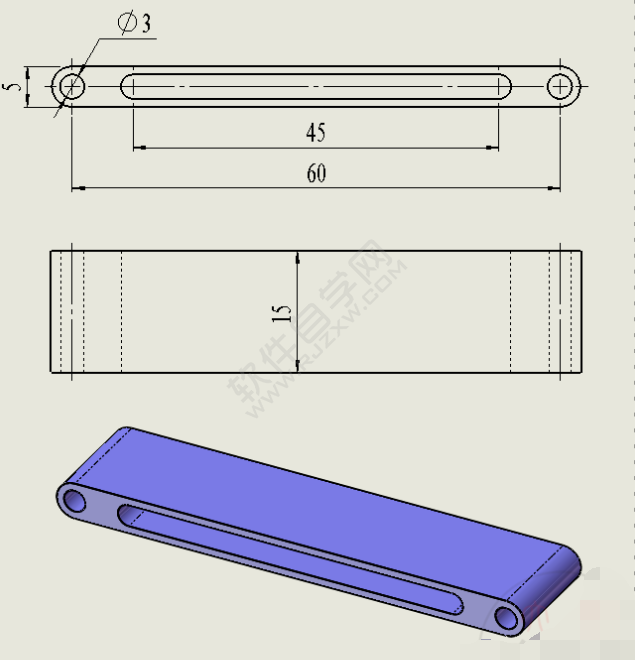

直槽口平台尺寸图：

以上就是SolidWorks做竖直兜圈子平台装置，希望大家喜欢，请继续关注好吧啦网。
