solidworks画相切圆技巧练习

下面给大家介绍的是solidworks画相切圆技巧练习的方法，具体操作步骤如下：

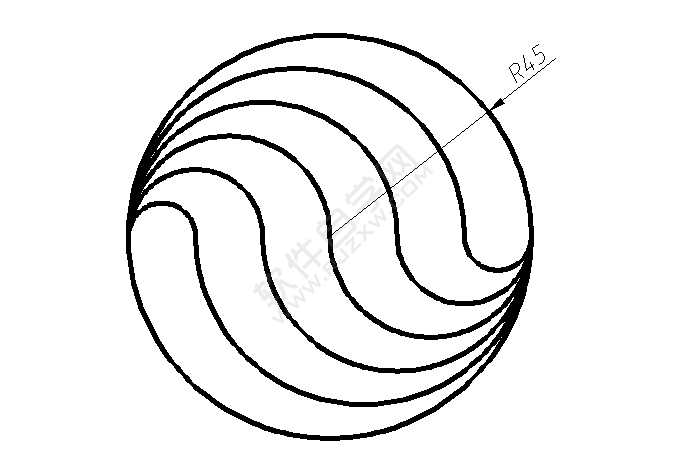

效果图：

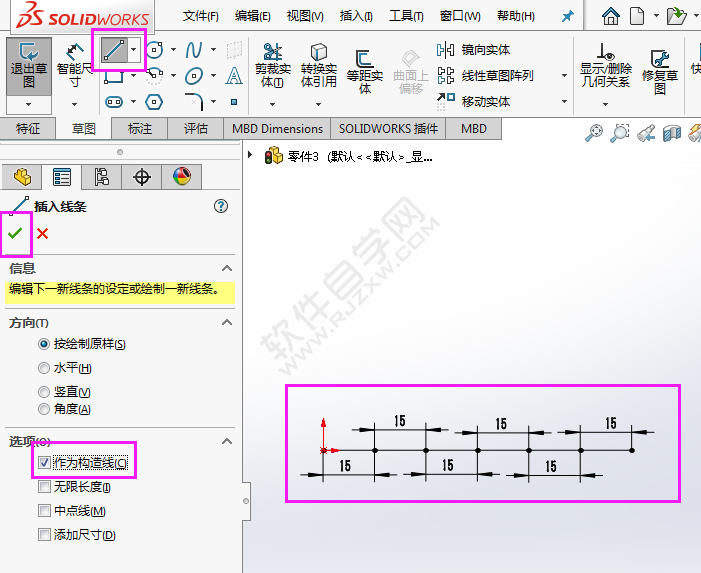

1、打开SW软件，新建零件，使用直线工具，绘制六段15mm的直线。效果如下：

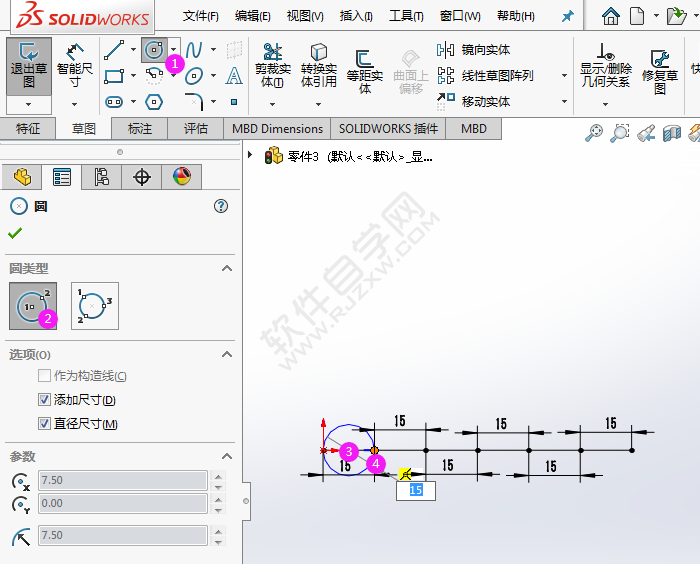

2、然后使用圆形工具，开始绘制一个圆形。

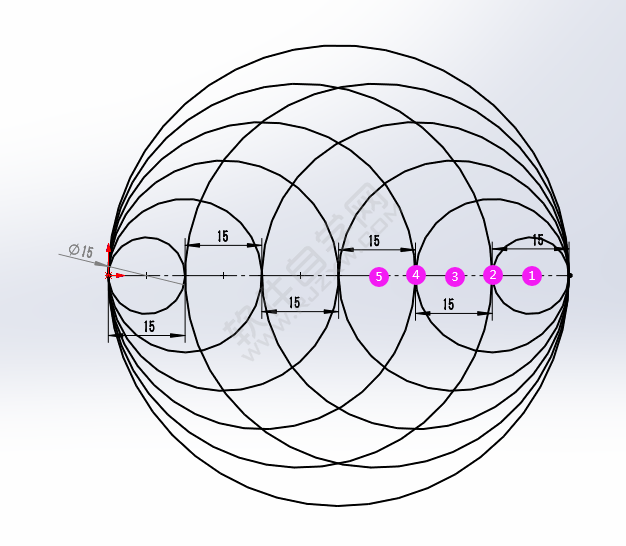

3、然后在1、2、3、4、5、6的位置分别画图。效果如下：

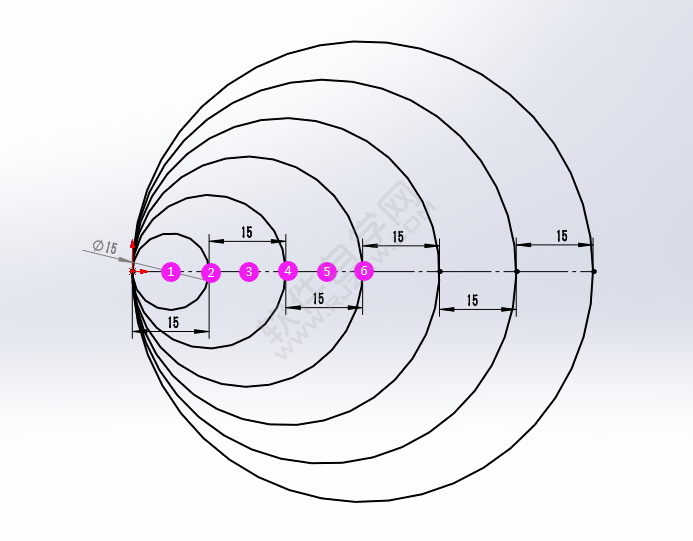

4、同样的方法，在另一边绘制圆形，效果如下：

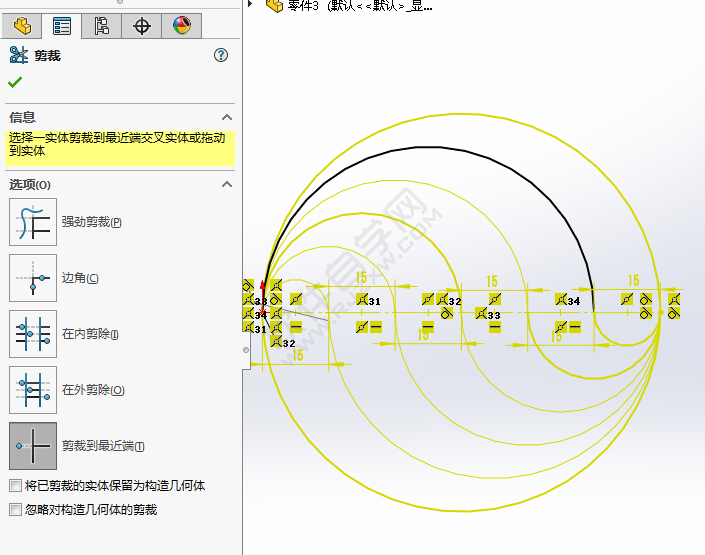

5、然后再使用剪裁工具。把下面的图形修剪出来。效果如下：

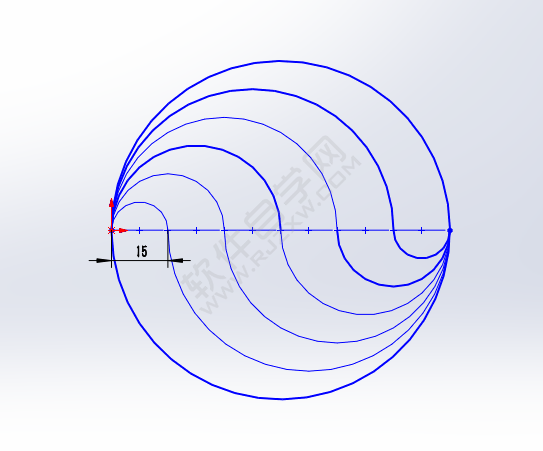

6、最后效果如下：

以上就是solidworks画相切圆技巧练习，希望大家喜欢，请继续关注好吧啦网。
