CAD2022怎么画二维实例图一

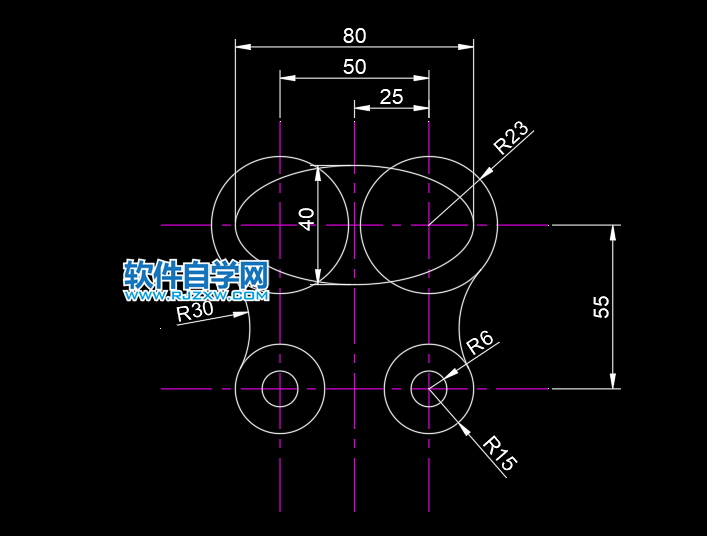

下面给大家分享的是通过CAD的圆形，椭圆，倒圆角，直线来完成下面的CAD2022二维实例图。希望能帮助到大家！

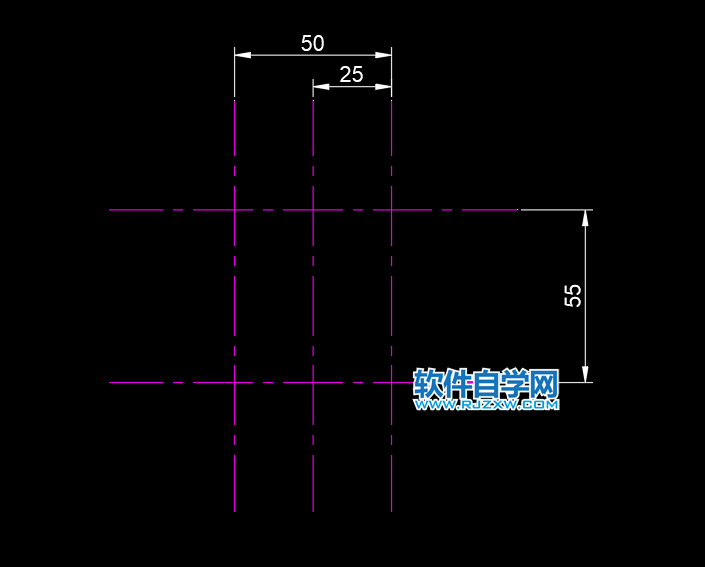

1、打开CAD2022软件，绘制下面的辅助线出来。

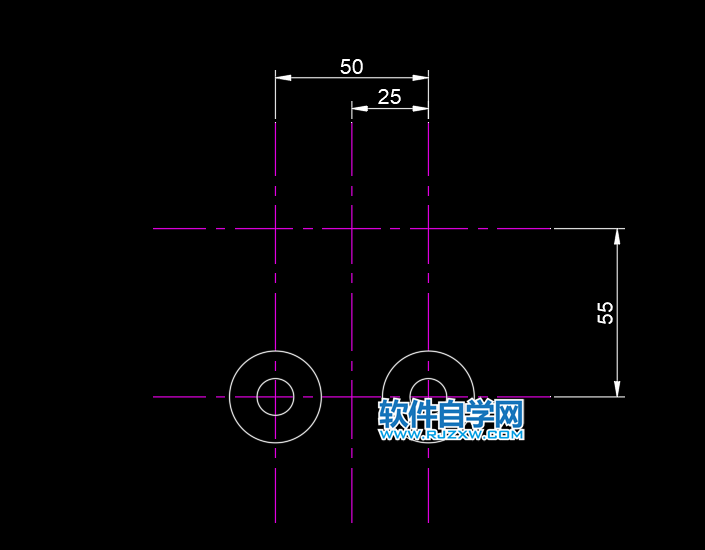

2、然后在辅助线上，绘制下面四个小圆出来。

3、然后在上面绘制二个大圆出来。

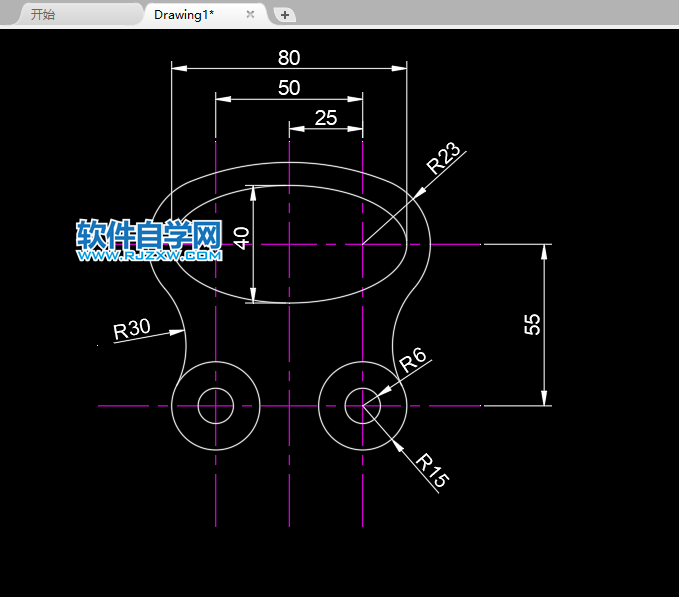

4、再绘制下面的椭圆出来，80x40的椭圆。

5、然后再绘下面的图形进行倒圆角处理。效果如下：

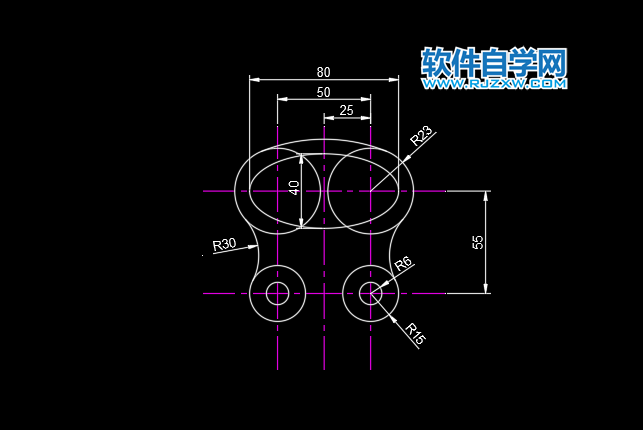

6、然后再绘制上面的相切，相切圆出来，并修剪一下。

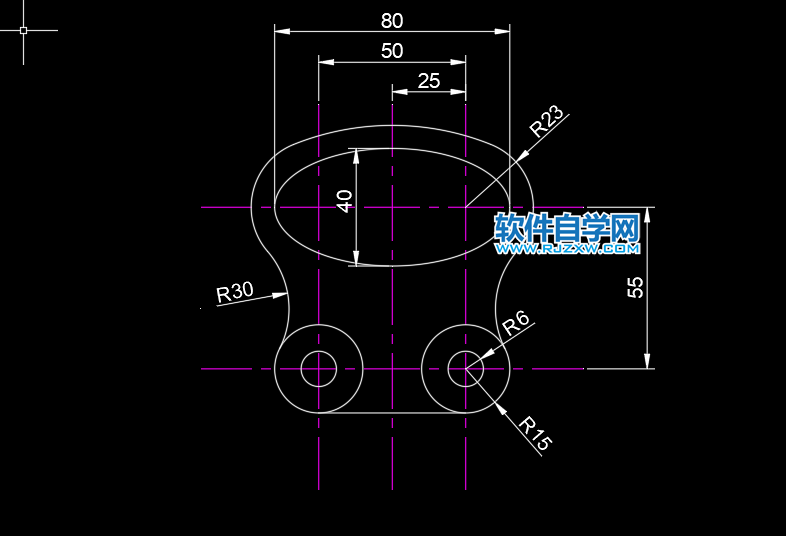

7、然后把不要的部分进行修剪掉。效果如下：

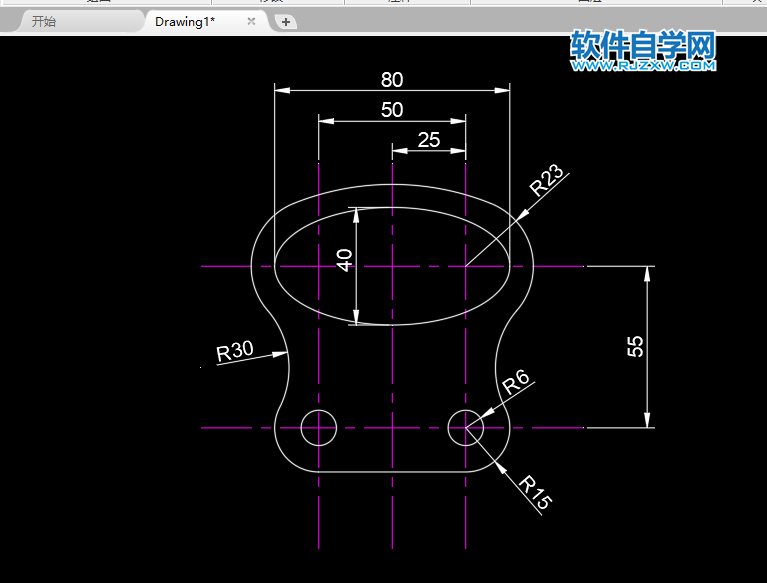

8、在下面的小圆上，绘制一条直线出来。效果如下：

9、然后再是进行修剪不要的部分。效果如下：

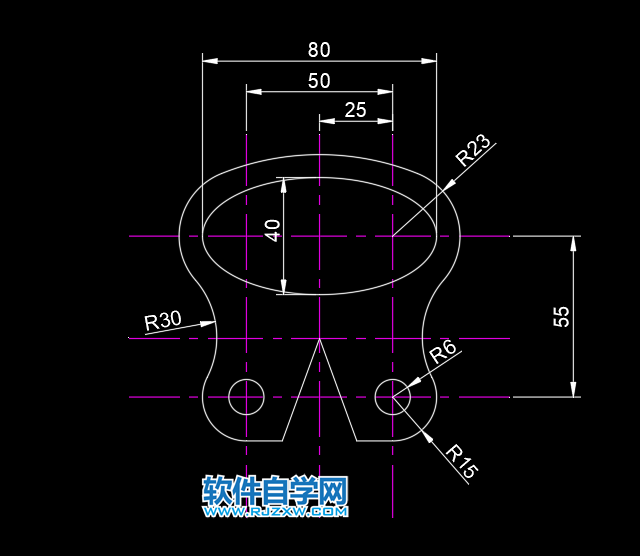

10、然后再绘制二条斜线出来，角度为对称角度40度。

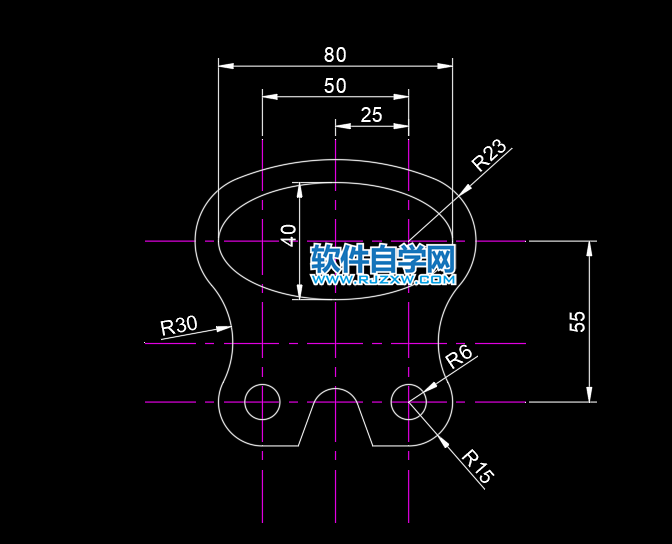

11、然后再给角进行倒8的圆角，效果如下：

以上就是CAD2022怎么画二维实例图一，希望大家喜欢，请继续关注好吧啦网。
